A kapcsolóberendezések minden modern villamosenergia-rendszer gerincét képezik. Az erőmű generátorkapcsaitól a kereskedelmi épület utolsó elosztótáblájáig a kapcsolóberendezések ellátják az alapvető kapcsolási, védelmi, leválasztási és felügyeleti funkciókat, amelyek biztosítják az áramellátás biztonságos és megbízható áramlását. Enélkül sem az elektromos hálózatok ellenőrzött üzemeltetése, sem biztonságos hibakezelése nem lenne lehetséges.
A globális villamosenergia-igény növekedésével, a villamosenergia-hálózatok bonyolultabbá válásával és a megújuló energiaforrások integrálásának felgyorsulásával a kapcsolóberendezésekkel szemben támasztott követelmények rohamosan fejlődnek. A magasabb rövidzárlat-ellenállási besorolások, az intelligensebb védelmi koordináció, a digitális felügyelet integrációja és a szigorúbb környezeti teljesítmény szabványok átformálják a közszolgáltatók, az ipari szolgáltatók és az infrastruktúra-fejlesztők által világszerte megkövetelt specifikációkat.
Ez a tanulmány alapos vizsgálatot ad a kapcsolóberendezések technológiájáról a feszültségosztályok között – a kisfeszültségű elosztó kapcsolóberendezésektől a középfeszültségű gyűrűs főegységekig és a nagyfeszültségű fémburkolatú kapcsolóberendezésekig. Tartalmazza az egyes termékkategóriák alapjául szolgáló mérnöki elveket, a specifikációt szabályozó kulcsfontosságú teljesítményparamétereket és szabványokat, az elsődleges alkalmazási tartományokat, valamint egy strukturált beszerzési módszertant, amely irányítja a technológia kiválasztásával kapcsolatos döntéseket.
A Lugao Power Co., Ltd. a kapcsolóberendezések teljes feszültségtartományának vezető kínai gyártója, amely az IEC, ANSI és IEEE szabványok szerint tanúsított termékeket kínál OEM-képességgel, erős egyedi tervezési támogatással és kiterjedt globális exporttapasztalattal. Ez a dokumentum bemutatja a Lugao Power termékportfólióját, gyártási képességeit és versenyképes pozícióját, mint a globális kapcsolóberendezés-projektek megbízható szállítói partnerét.
A globális beépített villamosenergia-termelési kapacitás 2024-ben meghaladta a 9000 GW-ot, és továbbra is körülbelül évi 3%-kal növekszik. E kapacitás minden wattjának – legyen az szén-, gáz-, atomenergia-, víz-, nap- vagy szélenergia – többször át kell haladnia a kapcsolóberendezéseken a generátortól a fogyasztóig vezető út során. Ennek a kapcsolóberendezési infrastruktúrának a megbízható, biztonságos működése nem csupán mérnöki szempont; a modern társadalom működésének előfeltétele.
A villamosenergia-hozzáférés, a hálózat megbízhatósága és az infrastruktúra-bővítés sebessége a gazdasági versenyképesség kritikus meghatározói. A kapcsolóberendezések meghibásodása miatti áramkimaradások évente több milliárd dolláros költséget jelentenek az ipari gazdaságoknak a termeléskiesés és a berendezések károsodása miatt. Ezzel szemben a jól megtervezett, megfelelően karbantartott kapcsolóberendezések magas rendelkezésre állású hálózatokat tesznek lehetővé, amelyek a kórházi műveletektől a félvezetőgyártáson át az adatközponti szolgáltatásokig mindent megalapoznak.
A kapcsolóberendezések globális piacának értéke 2023-ban megközelítőleg 127 milliárd USD volt, és az előrejelzések szerint 2030-ig 6,8–7,9%-os CAGR-rel fog növekedni, és a becslések szerint eléri a 200–215 milliárd USD-t. A növekedés elsődleges mozgatórugói a következők:
| Régió | 2023 (B USD) | 2030F (B USD) | CAGR | Elsődleges illesztőprogram |
| Ázsia-csendes-óceáni | 52,4 USD | 87,6 USD | 7,6% | Iparosítás |
| Európa | 28,1 USD | 44,8 USD | 6,9% | Hálózat bővítése, SF₆ fokozatos megszüntetése |
| Észak Amerika | 24,6 USD | 39,4 USD | 7,0% | Öregedés infra, RE kiépítés |
| Közel-Kelet és Afrika | 12,3 USD | 22,1 USD | 8,7% | Villamosítás |
| Latin-Amerika | 9,6 USD | 15,7 USD | 7,2% | Rács bővítés |
1. táblázat – Globális kapcsolóberendezési piac régiónként, 2023–2030 (indikatív)
A " kifejezéskapcsolóberendezés" együttesen az elektromos megszakítók, biztosítékok, megszakítók és a hozzájuk tartozó vezérlő-, védelmi-, mérő- és felügyeleti berendezések kombinációjára utal, amelyek összehangolt, integrált rendszerként vannak összeállítva. A kapcsolóberendezések vezérlik, védik és leválasztják az elektromos berendezéseket az energiaellátó rendszerekben. Ez az interfész az áramhálózat és az általa kiszolgált terhelések között, valamint a védelmi és vezérlőrendszerek végrehajtási mechanizmusa, amely a hálózatot tartja fenn.
Egy kapcsolóberendezés-szerelvény fizikai skálája az egyetlen, néhány száz milliméter falfelületet elfoglaló kisfeszültségű elosztótáblától a több ezer négyzetméteres, gázszigetelt nagyfeszültségű alállomásig terjedhet. E léptéktartomány ellenére minden kapcsolóberendezés ugyanazokat az alapvető funkciókat látja el.
| Funkció | Leírás és fontosság |
| Átkapcsolás | Elektromos áramkörök készítése és megszakítása normál üzemi körülmények között. Lehetővé teszi a tervezett hálózati újrakonfigurálást, a terhelésátvitelt és a berendezések elkülönítését a karbantartáshoz. |
| Védelem | Rendellenes állapotok (túláramok, rövidzárlatok, földzárlatok, feszültségeltérések) észlelése és gyors áramkör-megszakítások kezdeményezése a berendezés károsodásának korlátozása és a lépcsőzetes meghibásodások megelőzése érdekében. |
| Elkülönítés | Bizonyított, látható, biztonságos elektromos megszakítás létrehozása az áramkörben, lehetővé téve a személyzet számára, hogy a feszültségmentesített berendezéseken dolgozzon a véletlen újrakapcsolás kockázata nélkül. |
| Mérés és mérés | Feszültség, áram, teljesítmény, energia, teljesítménytényező és felharmonikusok mérése számlázáshoz, felügyelethez, terheléskezeléshez és áramminőség-értékeléshez. |
| Monitoring & Control | Az áramkör állapotának, riasztási feltételeinek és a berendezés állapotának helyi és távoli láthatóságának biztosítása; távoli kapcsolási műveletek lehetővé tétele SCADA-n vagy alállomás-automatizálási rendszereken keresztül. |
2. táblázat – A kapcsolóberendezések öt fő funkciója
A kapcsolóberendezések legkritikusabb és műszakilag legigényesebb funkciója a hibaáram-megszakítás. Ha rövidzárlat lép fel egy elektromos rendszerben, a hibaáramok ezredmásodperceken belül elérhetik a normál üzemi áram 10-50-szeresét. Ha nem szakítják meg gyorsan, ezek a hibaáramok katasztrofális hő- és mechanikai károsodást okoznak a kábelekben, transzformátorokban és egyéb berendezésekben.
A megszakítónak – a kapcsolóberendezés-szerelvény elsődleges megszakítójának – három műveletet kell végrehajtania gyors egymásutánban: észlelnie kell a hibát (a kapcsolódó védelmi reléken keresztül), szét kell választania az elektromos érintkezőket, és el kell oltania az elválasztó érintkezők között kialakuló ívet. Az ívkioltás mechanizmusa a legfontosabb különbség a különböző megszakító technológiák között, és a 7. fejezetben részletesen tárgyaljuk.
A kapcsolóberendezések legalapvetőbb osztályozása az a feszültségszint, amelyen működik. A feszültségszint meghatározza a szükséges szigetelési távolságokat, az ívenergia-szinteket, a berendezés méreteit és az alkalmazandó szabványokat. Az iparági szabványos feszültségosztályozás a következő:
| Feszültség osztály | Feszültség tartomány | Tipikus alkalmazások | Elsődleges szabványok |
| Alacsony feszültség (LV) | Akár 1000 V AC | Épületelosztás, motorvezérlés, ipari panelek | IEC 61439, IEC 60947, UL 508A |
| Középfeszültség (MV) | 1 kV – 52 kV | Elsődleges elosztás, ipari ellátás, RE projektek | IEC 62271-100 / -200 / -202 |
| Nagyfeszültség (HV) | 52 kV – 800 kV | Átviteli alállomások, hálózati összeköttetések | IEC 62271-100 / -203, IEEE C37 |
| Ultra-nagy feszültség (UHV) | 800 kV felett | Hosszú távú HVDC/HVAC átviteli gerinc | IEC 62271 (speciális) |
3. táblázat – A kapcsolóberendezések osztályozása feszültségszint szerint
Jegyzet:A "közepes feszültség" és a "nagyfeszültség" definíciói a szabványügyi testületek és a regionális egyezmények között változnak. Az IEC terminológiájában a HV minden 1 kV feletti feszültséget lefed, további megkülönböztetéssel a „nagyfeszültség” (1–52 kV, a szakemberek néha MV-nek is nevezik) és az „extra-magas feszültség” (EHV) 52 kV feletti között. Ez a tanulmány a gyakorló konvenciót használja: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
A feszültségszinten túl a kapcsolóberendezéseket számos más fontos dimenzió szerint is osztályozzák:
| Dimenzió | Kategóriák |
| Szigetelő közeg | Légszigetelt (AIS), Gázszigetelt SF₆ (GIS), Vákuum, Olaj (örökölt), Szilárd dielektrikum |
| Ház típusa | Fémburkolatú, fémbevonatú, fülkés típusú, nyitott (kültéri) |
| Megszakító médium | Légfúvás, olaj, vákuum, SF₆, CO₂ / tiszta levegő (kilépő) |
| Beltéri / Kültéri | Beltéri kapcsolóberendezések (ellenőrzött környezet); Kültéri kapcsolóberendezés (időjárásálló konstrukció) |
| Fix / Kivehető | Rögzített megszakítók (alacsonyabb költség, kisebb rugalmasság) a kihúzható/kihúzható megszakítókkal szemben (könnyebb karbantartás, melegen cserélhető) |
4. táblázat – A kapcsolóberendezések további osztályozási méretei
A kisfeszültségű kapcsolóberendezések 1000 V AC (vagy 1500 V DC) rendszerfeszültségig működnek, lefedik a végfelhasználók felé történő áramelosztás utolsó szakaszát. A kisfeszültségű kapcsolóberendezések az egységszám szerint a legnagyobbak a kapcsolóberendezés-kategóriák közül – szó szerint több milliárd egységet telepítenek világszerte lakó-, kereskedelmi és ipari épületekben, adatközpontokban, kórházakban és gyártó létesítményekben. Alacsonyabb feszültségszintje ellenére a kisfeszültségű kapcsolóberendezések nem egyszerűek; A modern kisfeszültségű rendszereknek kezelniük kell a nagy hibaáramokat, a bonyolult harmonikus környezeteket, a csatlakoztatott terhelések nagy sűrűségét, valamint az egyre kifinomultabb áramminőségi és energiagazdálkodási követelményeket.
Az IEC 61439 szabvány által meghatározott kisfeszültségű kapcsoló- és vezérlőberendezés-egység (LVSCA) jellemzően a következő funkcionális komponenseket tartalmazza:

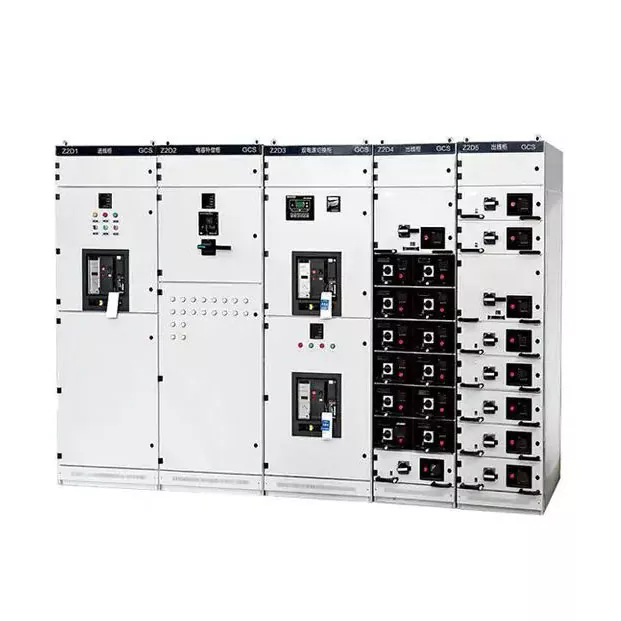

1. ábra – Kisfeszültségű főelosztó kapcsolóberendezés
Az IEC 61439 a kisfeszültségű kapcsoló- és vezérlőegység-szerelvények (LVSCA) számos típusát határozza meg felépítésük és funkcionális jellemzőik alapján:
| Paraméter | Leírás és tipikus értékek |
| Névleges feszültség (Ue) | A szerelvény üzemi feszültsége. Általános értékek: 230/400 V, 400/690 V, 1000 V. |
| Névleges áram (in) | Maximális folyamatos áram, amelyet a szerelvény képes szállítani a hőmérsékleti határértékek túllépése nélkül. Tartomány: 63 A és 6300 A között. |
| Rövidzárlat-ellenállás (Icw) | Csúcs- és rövid idejű ellenállási áram. Jellemző értékek: 25 kA, 50 kA, 80 kA (1 s vagy 3 s). |
| Megszakítási kapacitás (Icu / Ics) | A megszakítók végső (Icu) és szerviz (Ics) rövidzárlati megszakító képessége. Meg kell haladnia a maximális lehetséges hibaáramot a telepítési helyen. |
| Védettségi fok (IP) | IP3X minimum beltéri ipari használatra; IP54 vagy IP65 kültéri vagy zord környezethez az IEC 60529 szerint. |
| A belső elválasztás formája | Az IEC 61439 1–4b űrlapja határozza meg a funkcionális egységek és a gyűjtősínek közötti távolságot. A magasabb formák javítják a biztonságot és a hibaelhárítást. |
5. táblázat – Kulcsos kisfeszültségű kapcsolóberendezés műszaki paraméterei
A középfeszültségű kapcsolóberendezések 1 kV és 52 kV közötti tartományban működnek, és az áramelosztó hálózatok elsődleges kapcsolási és védelmi szintjét jelentik. Tömeges átviteli alállomások másodlagos kivezetésein, primer elosztó alállomásokon, nagy ipari létesítményekben, megújuló erőművek csatlakozási pontjain, dobozos transzformátor alállomásokon található. A középfeszültségű kapcsolóberendezések határozzák meg az elosztóhálózat hibaelhárítási sebességét, védelmi szelektivitását és működési rugalmasságát.
A középfeszültségű szegmens a kapcsolóberendezés-kategóriák közül a legjelentősebb technológiai átalakuláson megy keresztül, az SF₆ gáz fokozatos kivonása, a digitális védelem és felügyelet integrálása, valamint az intelligens hálózati architektúrák követelményei miatt.
| Építési típus | Jellemzők és alkalmazások |

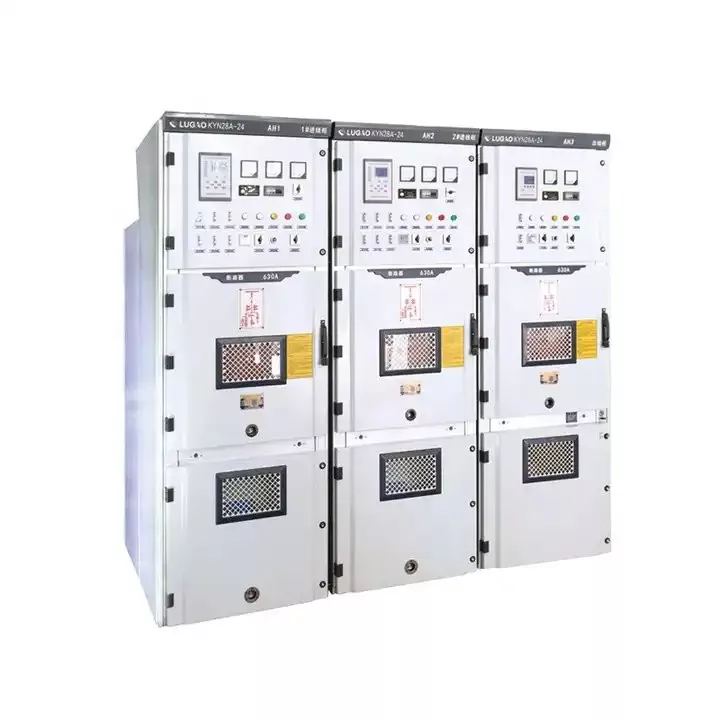

| Fémházas kapcsolóberendezés | Minden feszültség alatt álló alkatrész egy földelt fémházba zárva, külön rekeszekkel a gyűjtősínek, kapcsolókészülékek és kábelcsatlakozások számára. Szabvány a modern beltéri középfeszültségű berendezésekhez (IEC 62271-200). |
| Fémborítású kapcsolóberendezés | Egy alkategória teljes fémes korlátokkal az összes feszültség alatt álló rész és rekesz között. A legmagasabb szintű belső hibaelhárítás (IEC 62271-200 LSC2B). |
| Cubicle típusú kapcsolóberendezés | Nem íválló szekrénypanelek összeállításban. Gazdaságosabb, de alacsonyabb ívhibateljesítményű. |
| Gázszigetelt kapcsolóberendezés (GIS) | Minden feszültség alatt álló alkatrész zárt, SF₆-töltött vagy alternatív gázházba zárva. Rendkívül kompakt, szűk helyű telepítésekhez alkalmas. |
| Légszigetelt kapcsolóberendezés (AIS) | Légszigetelést használ fém burkolatokon vagy nyitott szerkezeteken belül. Nagyobb helyigény, de egyszerűbb és költséghatékonyabb. |
A Ring Main Unit (RMU) egy kompakt, gyárilag lezárt középfeszültségű kapcsolóberendezés-szerelvény, amelyet gyűrűs betáplálású elosztóhálózatokhoz terveztek – ez a szabványos topológia a városi és elővárosi MV kábelrendszerekhez. Egy RMU általában két gyűrűs adagoló kapcsolóállást és egy vagy több transzformátor adagolóállást biztosít védelmi eszközökkel.

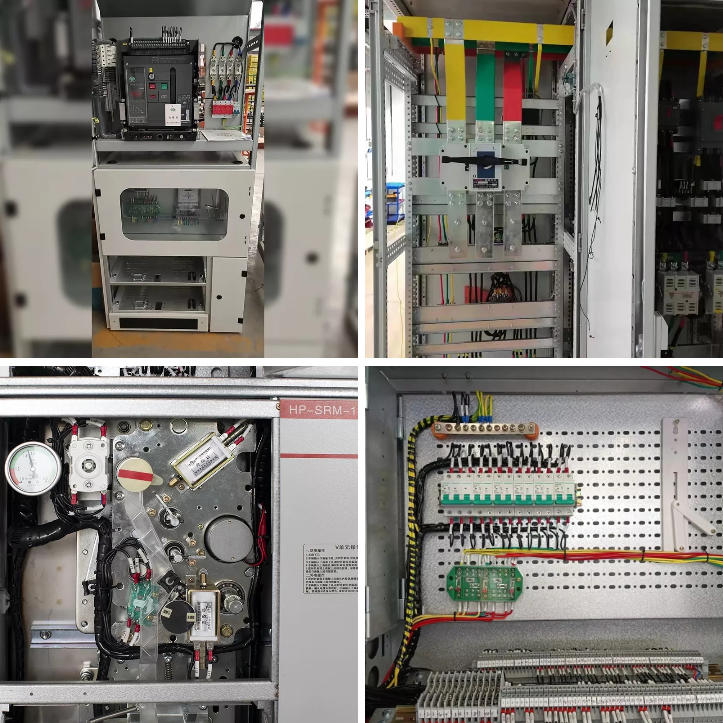

2. ábra – Ring Main Unit (RMU): Kompakt MV kapcsolóberendezés elosztó hálózatokhoz
Az RMU-k két elsődleges szigetelési változatban állnak rendelkezésre:
| Technológia | Működési elv | Főbb előnyök | Korlátozások |
| Vákuum CB | Nagyvákuumú megszakítós palackban kioltott ív | Hosszú élettartam (>10 000 művelet), nincs gáz, kompakt, kevés karbantartást igényel | ≤52 kV-ra korlátozva |
| SF₆ CB | A gázáram eloltja az ívet a túlnyomásos kamrában | Nagy megszakítóképesség, kiváló szigetelés, kompakt | Magas GWP (~23 500), környezetvédelmi szempontok, gázmonitorozás szükséges |
| Air-Blast CB | A nagynyomású levegő eloltja az ívet | Nem tartalmaz veszélyes gázt, kültéri használatra alkalmas | Nagy méret, nagy karbantartási igény, nagyrészt elavult |
6. táblázat – MV megszakító technológia összehasonlítása
| Paraméter | Tipikus tartomány / értékek |
| Névleges feszültség | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Névleges normál áram | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Rövidzárlati megszakító áram | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Rövid idejű ellenállás | Tipikusan 1 s vagy 3 s névleges zárlati áram mellett |
| Villámimpulzus-állóság (LIWV) | 60 kV (7,2 kV osztály) – 250 kV (52 kV osztály), az IEC 62271-1 szerint |
| Működési mechanizmus | Rugós töltésű motor (standard); kézi vagy mágnesszelep opciók |
| Alkalmazandó szabvány | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
7. táblázat – Középfeszültségű kapcsolóberendezés műszaki előírásai
A nagyfeszültségű kapcsolóberendezések 52 kV feletti rendszerfeszültségen működnek, az általánosan használt 72,5 kV, 145 kV, 245 kV, 420 kV és 550 kV feszültséggel. Ez a berendezés képezi az ömlesztett átviteli hálózat kritikus kapcsoló- és védelmi infrastruktúráját – az energiarendszer legmagasabb energiaszintjét, amely nagy mennyiségű villamos energia nagy távolságra történő szállításáért felelős a termelőközpontok és a regionális terhelési központok között.
A nagyfeszültségű kapcsolóberendezések meghibásodásának következményei súlyosak: egyetlen meghibásodott megszakító egy nagyobb 220 kV-os átviteli alállomáson több száz megawatt termelést vagy terhelést szakíthat meg. A nagyfeszültségű hibaáramok okozta berendezések károsodása katasztrofális és költséges lehet. Ez a szövegkörnyezet magyarázza azokat a rendkívül nagy teljesítményt és szigorú tesztelési követelményeket, amelyeket a nagyfeszültségű kapcsolóberendezéseknek meg kell felelniük.
Az AIS technológiában a nagyfeszültségű kapcsolóberendezések alkatrészeit – megszakítók, szakaszolókapcsolók, földelőkapcsolók, műszertranszformátorok – a feszültség alatt álló részek és a föld között szigetelő levegővel rendelkező szabadtéri szerkezetekbe építik be. Az AIS alállomások évtizedek óta szabványosak az átviteli szintű kapcsolásban, és az egyszerűségük, az alacsonyabb költségek, valamint az egyszerű karbantartás és ellenőrzés miatt továbbra is világszerte elterjedtek.
Az AIS alállomások jelentős területet igényelnek a biztonsági távolságok fenntartásához. Egy tipikus 220 kV-os AIS alállomás 1-3 hektárt igényelhet, több méter távolsággal a fázisok és a föld között.
A GIS technológiában minden feszültség alatt álló alkatrész zárt, SF₆-gázzal töltött, hengeres alumínium burkolatban van elhelyezve. Az SF₆ kiváló dielektromos tulajdonságai lehetővé teszik a fázis-föld és a fázis-fázis közötti távolságok drasztikus csökkentését, így az alállomás lábnyoma az egyenértékű AIS-terület 10-15%-ára csökken.
A térinformatikai rendszert előnyben részesítik olyan helyszűkű környezetben, mint a városi földalatti alállomások, tengeri platformok, magas tengerszint feletti magasságok és erősen szennyezett ipari területek.
3. ábra – Nagyfeszültségű gázszigetelt kapcsolóberendezés (GIS) átviteli alállomás
A hibrid kapcsolóberendezések több elsődleges funkciót (megszakító, szakaszoló, földkapcsoló, áramváltó) integrálnak egyetlen kompakt SF₆-töltésű modulba. Ez köztes lábnyom-csökkentést tesz lehetővé az AIS és a GIS között, a kettő közötti költségek mellett. A HGIS-t egyre gyakrabban használják a barnamezős területek bővítésénél és kapacitásbővítéseknél, ahol a teljes térinformatikai rendszer használata nem költséges.
Az SF₆ puffer típusú vagy önkioldó megszakító a domináns HV technológia. Az érintkezési geometria és az ívszabályozás továbbfejlesztése csökkenti a működési energiát, lehetővé téve a megbízható rugóműködtetésű mechanizmusokat a nagy hidraulikus/pneumatikus működtetők helyett. A HV fokozatos SF₆-alternatívái (CO2/O2-keverékek, vákuummegszakítók) még mindig kutatás alatt állnak, 2026-tól korlátozott kereskedelmi forgalomba hozatallal.
| Paraméter | Lugao HV kapcsolóberendezés specifikációja |
| Feszültség tartomány | 3600 V – 40500 V (megfelel az IEC 62271-1 feszültségosztály-meghatározásainak) |
| Névleges normál áram | Akár 4000 A |
| Rövidzárlatállóság | Akár 50 kA (1 s rövid ideig tartó ellenállás) |
| Ház típusa | Teljesen szigetelt fémfalú szekrény; beltéri és kültéri konfigurációk |
| Szigetelő közeg | Légszigetelt (AIS) / Szilárd szigetelésű; SF₆ konfigurációk állnak rendelkezésre |
| Szabványoknak való megfelelés | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 sorozat |
| Tanúsítványok | CE, ISO, CCC; Harmadik fél által típustesztelt |
8. táblázat – A Lugao Power HV kapcsolóberendezés műszaki specifikációi
Amikor a megszakító érintkezői terhelés vagy hibaáram hatására szétválnak, az elektromos energia plazmaívet tart fenn az érintkezők között. A hőmérséklet eléri az 5000–20 000 K-t, és a teljes hibaáramot viszi a kialvásig. A megszakító ívoltó képessége – a megszakítási sebesség nulla természetes áram mellett – határozza meg a maximális megszakítható hibaáramot (megszakítóképesség) és az energia áteresztését.
A megszakító közeg, az érintkezők geometriája és a működési mechanizmus kialakítása meghatározza a megszakító teljesítményét és karbantartási követelményeit.
| Közepes | Feszültség tartomány | Breaking Performance | Környezeti hatás | Karbantartás | Trend |
| Vákuum | LV – 52 kV | Kiváló | Egyik sem | Nagyon alacsony | Növekvő |
| SF₆ gáz | MV – HV | Kiváló | GWP 23 500 ⚠ | Alacsony (lezárt) | Szabályozott ↓ |
| Levegő (ACB) | LV | Jó | Egyik sem | Mérsékelt | Stabil |
| Olaj (ömlesztett) | MV (örökölt) | Jó | Tűzveszély | Magas | Örökség ↓ |
| CO₂ keverék | MV–HV (dev) | Feltörekvő | GWP ~1 | TBD | K+F fázis |
9. táblázat – Az ívoltó közegek összehasonlítása a kapcsolóberendezések kategóriái között
Az EU F-gázról szóló rendelete (EU 2024/573) 2030-tól fokozatosan megszünteti az SF₆-t az új középfeszültségű létesítményekben. Más régiók is hasonló szabályokat fogadnak el. Az iparági válaszok a következők:
⚠ BESZERZÉSI MEGJEGYZÉS
A 20–30 éves élettartamú projekteknél az SF₆-mentes technológia megadásával elkerülhető a korai csereköltségek. A Lugao Power vákuum és szilárd szigetelésű középfeszültségű kapcsolóberendezései megfelelő, jövőbiztos alternatívákat kínálnak. Vegye igénybe a Lugao mérnökeit az optimális SF₆-mentes megoldások érdekében.
| Paraméter | Meghatározás és fontosság |
| Névleges feszültség (Ur) | A legmagasabb rendszerfeszültség, amelyen a kapcsolóberendezés folyamatosan működhet. A telepítéskor meg kell haladnia a maximális üzemi feszültséget. |
| Névleges rövidzárlati megszakító áram (ISc) | Maximális hibaáram, amelyet a megszakító megbízhatóan megszakíthat. Meg kell haladnia a várható rendszerhibaáramot. |
| Névleges rövid idejű ellenállás (ICW) | A maximális áramerősséget a kapcsolóberendezés meghatározott ideig (1 s vagy 3 s) képes kibírni szerkezeti károsodás nélkül. |
| Névleges normál áram (Ir) | Maximális folyamatos terhelési áram a termikus határokon belül, terhelésnövekedési tartalékkal. |
| Szigetelési szintek (LIWV / SIWV) | Villámimpulzus-ellenállás és kapcsolási impulzusálló feszültségek. Össze kell hangolni a túlfeszültség-védelemmel. |
| Belső ívosztályozás (IAC) | Az IEC 62271-200 kategóriák (A, B, AB) meghatározzák a belső ívhibák biztonságos elszigetelését. |
| A szolgáltatás folytonosságának elvesztése (LSC) | Az IEC 62271-200 LSC1/LSC2/LSC2B kategóriák határozzák meg, hogy a szomszédos rekeszek feszültség alatt maradnak-e a karbantartás során. |
10. táblázat – Kritikus kapcsolóberendezések műszaki paraméterei
| Standard | Test | Hatály |
| IEC 62271-1 | IEC | A HV kapcsoló- és vezérlőberendezések közös specifikációi – minden feszültségosztály. |
| IEC 62271-100 | IEC | AC megszakítók – elsődleges MV/HV CB szabvány. |
| IEC 62271-200 | IEC | Váltóáramú fémházas kapcsolóberendezések 1 kV–52 kV - MV szerelvényekhez. |
| IEC 62271-203 | IEC | Gázszigetelt fémházas kapcsolóberendezés (GIS) >52 kV-hoz – átviteli GIS. |
| IEC 61439-1 / -2 | IEC | Kisfeszültségű kapcsolóberendezések – tervezési ellenőrzés és rutinvizsgálat. |
| ANSI/IEEE C37 sorozat | IEEE | Tartalmazza az AC HV megszakítókat (C37.04/06/09), a középfeszültségű kapcsolóberendezéseket (C37.20), a tesztelést. |
| GB/T 3906 | ZACSKÓ | Kínai szabvány 3,6–40,5 kV-os fémházas kapcsolóberendezésekhez. Megfelel az IEC 62271-200 szabványnak. |
| IEC 60947 sorozat | IEC | Kisfeszültségű kapcsoló- és vezérlőberendezések – készülékszabványok megszakítókhoz, szakaszolókhoz, kontaktorokhoz. |
11. táblázat – A kapcsolóberendezésekre vonatkozó legfontosabb nemzetközi szabványok
| Lépés | Tevékenység | Kulcskérdések és teljesítendő termékek |
| 1 | Rendszerelemzés | Rövidzárlati elemzés elvégzése/áttekintése. Határozza meg a lehetséges maximális hibaáramot minden helyen. |
| 2 | Terhelés és feszültség meghatározása | Adja meg a névleges normál áramerősséget, a rendszerfeszültséget, a feszültségszabályozást és az OLTC követelményeket, ha vannak. |
| 3 | Technológia kiválasztása | Válassza ki a feszültségosztályt (LV/MV/HV), a megszakító közeget (vákuum/SF₆/levegő), a burkolat típusát (AIS/GIS/fémmel zárt), beltéri/kültéri konfigurációt. |
| 4 | Szabványok meghatározása | Azonosítsa az alkalmazandó szabványokat, adja meg a szükséges tanúsítványokat (IEC, ANSI, CE, CCC, DNV stb.) az RFQ-ban. |
| 5 | Védelmi koordináció | Relé funkciók, idő-áram koordináció, kommunikációs protokoll (IEC 61850, Modbus, DNP3), IAC/LSC követelmények meghatározása. |
| 6 | Az oldal feltételei | Határozza meg a hőmérsékletet, magasságot, páratartalmat, szennyezést, szeizmikus zónát, beltéri/kültéri telepítést. Határozza meg a leértékelés és a ház specifikációit. |
| 7 | RFQ és értékelés | Műszaki specifikáció kiadása. Ajánlatok értékelése: megfelelőség, típustesztek, szállítás, támogatás, TCO. |
12. táblázat – Hétlépcsős kapcsolóberendezés specifikáció és beszerzési folyamat
| Válassza a vákuum/szilárd szigetelésű középfeszültségű kapcsolóberendezést, ha… | Válassza az SF₆ GIS-t, ha… |
| SF₆ tiltott vagy szabályozott; jövőbiztos, alacsony környezeti kockázatú; MV ≤ 40,5 kV; alacsony karbantartási igény; beltéri preferencia | A helyszín területe erősen korlátozott; feszültség >40,5 kV; erősen szennyezett kültéri környezet; meghosszabbított karbantartási intervallum; hermetikusan zárt teljesítmény |
13. táblázat – Technológiaválasztási útmutató: Vákuum/SI vs SF₆ GIS
💡 KEY INSIGHT
TCO elemzés: 20 éves élettartam alatt az SF₆ középfeszültségű kapcsolóberendezések teljes karbantartási és élettartam-végi költségei 15–25%-kal meghaladják a vákuum/szilárd szigetelésű alternatívákat (beleértve az SF₆ visszanyerését is). Ennek számszerűsítése a kötelezettségvállalás előtt erősen ajánlott.
Lugao Power Co., Ltd.az elektromos kapcsolóberendezések, teljesítménytranszformátorok és dobozos transzformátor alállomások vezető kínai székhelyű szakosodott gyártója. Az áramelosztó berendezésekre összpontosítva a Lugao mélyreható mérnöki szakértelmet fejlesztett ki a teljes feszültségtartományban – a kisfeszültségű elosztóberendezésektől a nagyfeszültségű fémzáras szekrényekig – a közművek, az EPC-vállalkozók, az ipari szolgáltatók és a megújuló energia projektfejlesztők kiszolgálására a globális piacokon.
A közvetlen gyári ellátás erős OEM-képességgel, a több szabványnak való megfeleléssel és a rendkívül érzékeny műszaki támogatási csapattal kombinálva Lugaót a minőséget, megfelelőséget és versenyképes árakat igénylő nemzetközi projektek preferált szállítópartnerévé teszi.

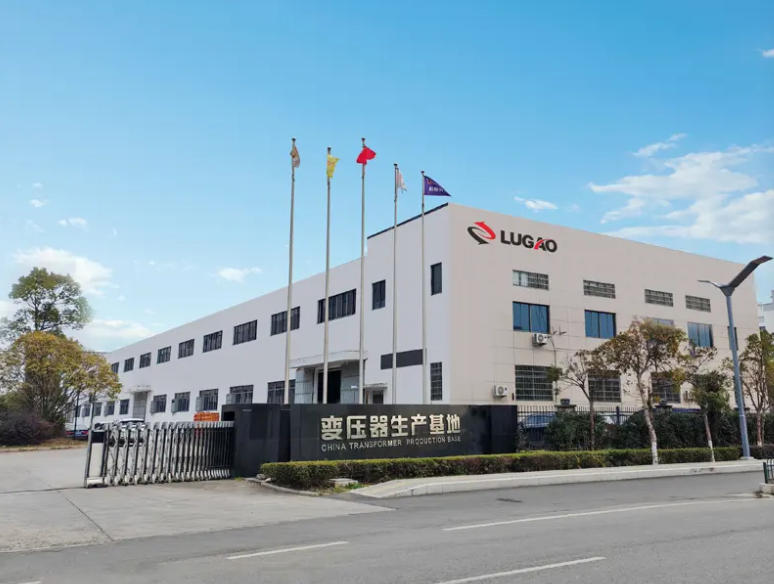

4. ábra – Lugao Power Co., Ltd. gyártó létesítmény
| Termék | Feszültség/áram tartomány | Szabványok | Tanúsítványok |
| LV főelosztó tábla (MDB) | 1000 V-ig / 6300 A-ig | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | 1000 V-ig / 4000 A-ig | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV fémházas kapcsolóberendezés | 3,6 kV – 40,5 kV / 4000 A-ig | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, típustesztelt |
| Ring fő egység (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, típustesztelt |
| Teljesen szigetelt fémházas szekrény | 12 kV – 40,5 kV / 4000 A-ig | IEC 62271-200 | CE, ISO, típustesztelt |
| HV kapcsolóberendezés | 3600 V – 40500 V / 4000 A-ig, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, típustesztelt |
| Egyedi / OEM kapcsolóberendezés | Vevői specifikáció szerint | IEC / ANSI / GB / BS (projektenként) | Projektigény szerint |
14. táblázat – Lugao Power Switchgear termékportfólió
A Lugao Power gyártási és mérnöki tevékenységei ISO 9001 tanúsítvánnyal rendelkeznek, a minőségirányítási rendszerrel (QMS) lefedik a termékmegvalósítás minden fázisát – a beérkező anyagok ellenőrzésétől a gyártási folyamat ellenőrzésén át a késztermék teszteléséig és a szállítás utáni támogatásig. A QMS ellenőrzött eljárásokat tartalmaz a tervezés felülvizsgálatára, a szállító minősítésére, a kalibrált tesztberendezések kezelésére, a nem megfelelőség feldolgozására és a korrekciós intézkedésekre.
A típusvizsgálat – amelyet a prototípusegységeken végeznek akkreditált harmadik fél nagyfeszültségű vizsgálólaboratóriumaiban – igazolja, hogy a tervezés megfelel-e az összes meghatározott teljesítménykövetelménynek. A Lugao szabványos termékcsaládjait a vonatkozó IEC és GB szabványok szerint tesztelték. Az elismert laboratóriumok (többek között a KEMA, a TÜV Rheinland, az SGS, a CPRI és a CEPRI) típusvizsgálati jelentései az előminősítési dokumentációs csomag részeként megtekinthetők.
A középfeszültségű kapcsolóberendezések típusvizsgálatai (IEC 62271-200) a következőket tartalmazzák:
| Rutin teszt | Szabvány / Elfogadási kritériumok |
| Teljesítmény Frekvencia Ellenállás | Alkalmazott feszültség névleges szigetelési szinten 1 percig – nincs áttörés vagy zavaró kisülés |
| Szigetelési ellenállás | Megger-teszt 2,5 kV vagy 5 kV egyenfeszültségen; eredményt az alapvonalhoz és a minimális elfogadási küszöbhöz képest |
| Mechanikai működési teszt | A megszakítók és szakaszolókapcsolók működési mechanizmusai ciklusba kapcsolva; üzemidő és utazás mérve |
| Reteszelés ellenőrzése | Minden biztonsági reteszelést (mechanikus és elektromos) ellenőriztek, hogy megakadályozzák a helytelen kapcsolási sorrendet |
| Védelmi relé működési teszt | Az összes konfigurált védelmi funkciót a relé beállításai ellen tesztelték; Az utazási idők a specifikációnak megfelelően ellenőrizve |
| Huzalozás és vezérlő áramkör ellenőrzése | Minden vezérlő és másodlagos vezeték folytonossága, polaritása és szigetelése a jóváhagyott rajzok alapján ellenőrizve |
| Vizuális és méretellenőrzés | Minden alkatrész, címkézés, gyűjtősín jelölések és csatlakozások a jóváhagyott gyártási rajzok alapján ellenőrizve |
15. táblázat – Lugao Power rutin tesztprogram a kapcsolóberendezésekhez
MINŐSÉGI ELKÖTELEZETTSÉG
Minden Lugao Power kapcsolóberendezés-szállítmányt komplett műszaki dokumentációs csomag kísér: rutinvizsgálati jegyzőkönyv az összes mért értékkel és elfogadási kritériummal, típusvizsgálati tanúsítványok hivatkozásai, anyagtanúsítványok, tesztberendezések kalibrálási jegyzőkönyvei, méretellenőrzési jegyzőkönyvek és gyártási rajzok. Kérésre harmadik fél által végzett ellenőrzés és tanúval járó FAT is megoldható.
