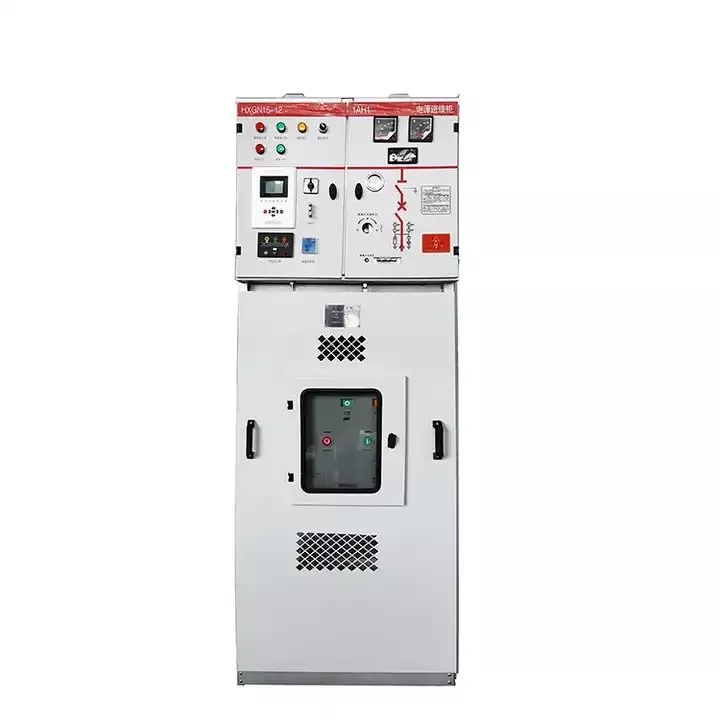

12KV Sf6 nagyfeszültségű gyűrűs főegység kapcsolóberendezés

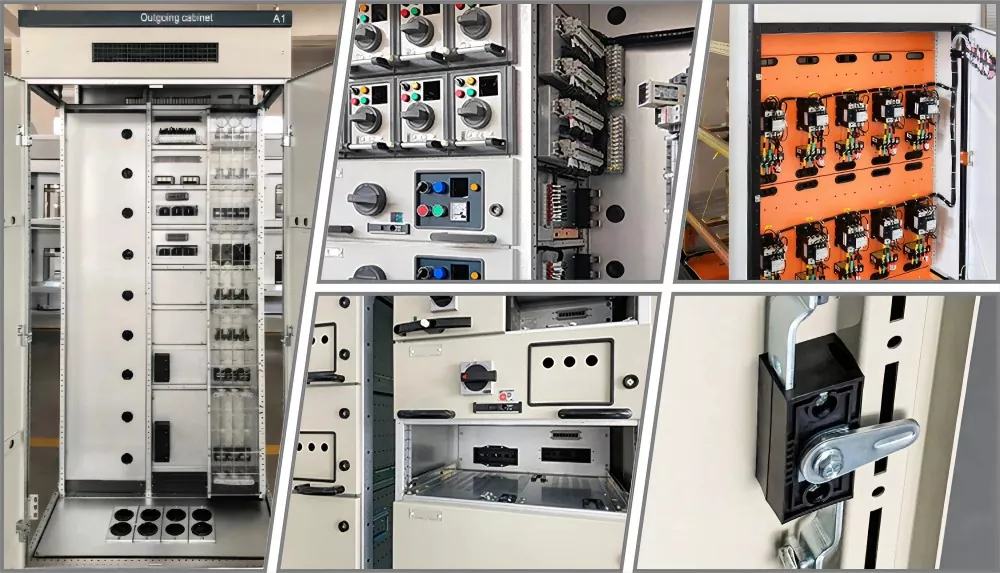

Kínai gyártóként és beszállítóként testreszabott 12KV Sf6 nagyfeszültségű gyűrűs főegység kapcsolóberendezéseket kínálunk kiváló minőségben, de olcsó áron a nagykereskedők számára. ANagyfeszültségű RMUfémburkolatú, rendkívül magas védelmi fokozatú szekrényt tartalmaz, amely hatékonyan megakadályozza a külső nedvesség bejutását a szekrénybe, és ezáltal meghosszabbítja az alkatrészek élettartamát. The overall structure is fixed, making it convenient for operators to use while also minimizing the need for frequent maintenance. A szekrény több részből áll, beleértve a gyűjtősín-rekeszt és a fő gyűjtősín zárt rekeszét, a relék felszerelésére szolgáló műszerrekeszt, végül a be- és kimenő kábelek csatlakoztatásáért felelős kábelrekeszt. The sealed compartment is equipped with switches for operations such as connection and isolation, making it user friendly for operators.

A 12KV Sf6 nagyfeszültségű gyűrűs főegység kapcsolóberendezése kén-hexafluoridot használ a szigeteléshez, viszonylag egyszerű szerkezettel és magas költséghatékonysággal. A szekrény belsejében lévő alkatrészek az aktuális igényeknek megfelelően választhatók ki, és a szekrények kombinálhatók több áramkörű gyűrűs hálózati rendszer kialakítására. The overall volume is relatively compact, making it suitable for industrial parks, commercial complexes, and other areas.

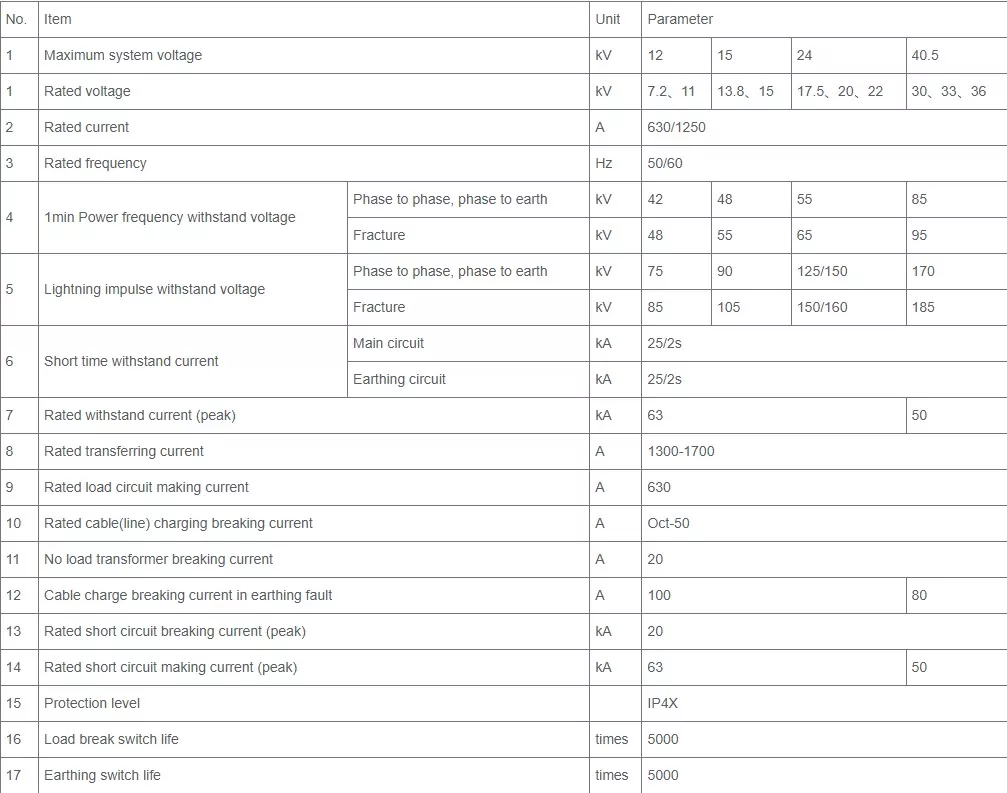

Paraméter

Működési környezet

1. A normál működési hőmérséklet-tartomány -40°C és +55°C között van. Ha a hőmérséklet meghaladja ezt a tartományt, a testreszabást meg kell beszélni a LUGAO-val.

2. A normál relatív páratartalomnak 95%-nál kisebbnek kell lennie.

3. A szabványos üzemi magasság kevesebb, mint 4000 méter.

4. A szerelés során a szekrényt nem szabad megdönteni; függőlegesen kell elhelyezni, és az alapot vízszintbe kell helyezni.

5. A kapcsolóberendezést nem szabad huzamosabb ideig víz alá meríteni.

6. Tartsa távol kémiai gázkorróziós vagy robbanásveszélyes helyektől.

Jellemzők

Az egység burkolata, a bejárati ajtók és a felső kamra precíziós permetezéses bevonattal rendelkezik, amely tartós, egyenletes védőbevonatot biztosít, amely védelmet nyújt a környezeti korrózió és a mechanikai kopás ellen. All cabinets incorporate a primary grounding busbar designed to enable secure grounding close to the cabinet’s structural framework. A fém alkatrészeket – beleértve a földelő kapcsolókat és a reteszelő mechanizmusokat – aprólékosan a földelő gyűjtősínhez kötik, míg a csavaros csatlakozásoknál rézfonatos csatlakozásokat alkalmaznak az elektromos folytonosság és a hibaáram disszipációjának biztosítására.

A belső túlnyomás és az ívkel kapcsolatos kockázatok csökkentése érdekében a nyomáscsökkentő panel stratégiailag integrálva van a szekrény hátsó szerkezetébe, amelyet úgy terveztek, hogy biztonságosan szabályozza a gázkibocsátást ritka hibaforgatókönyvek esetén. A felső gyűjtősínrekesz szabotázsbiztos csavarokkal van rögzítve, így könnyű külső hozzáférést biztosít a gyűjtősín csatlakozásokhoz a telepítés vagy karbantartás során. A felső segédeszközök kamra sokoldalú konfigurációs lehetőségeket kínál, sorkapcsok, vezérlőmodulok és egyéb alkatrészek elhelyezésére. By elevating this sub-compartment, the design optimizes space for relay protection systems, enhancing operational efficiency.

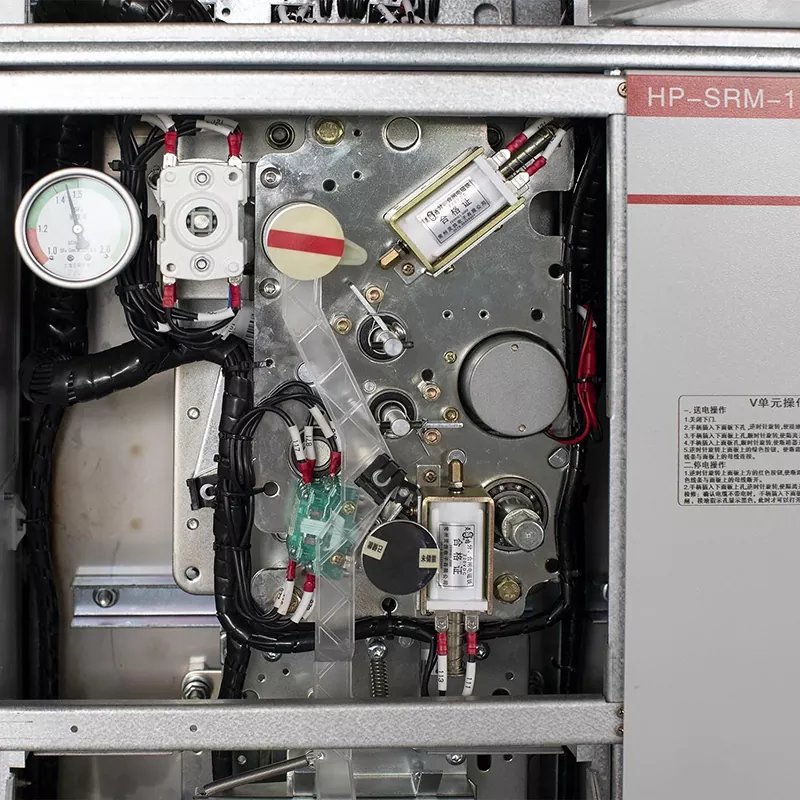

Nevezetesen, a terhelésmegszakító kapcsoló és a földelő kapcsoló moduláris reteszelő mechanizmussal rendelkezik, míg a földelő kapcsoló és a hozzáférési ajtó pozitív reteszelő rendszert alkalmaz. Egy meghatározott működési sorrend – az ajtó bezárása, a földelőkapcsoló bekapcsolása és a terhelésmegszakító kapcsoló aktiválása – révén érhető el az automatikus reteszelés. Ez a szekvenciális logika minimalizálja a működési hibákat, megakadályozza az illetéktelen hozzáférést élő működés közben, és megerősíti az általános rendszerbiztonsági protokollokat, biztosítva a szigorú ipari biztonsági szabványoknak való megfelelést.

Szállítás
