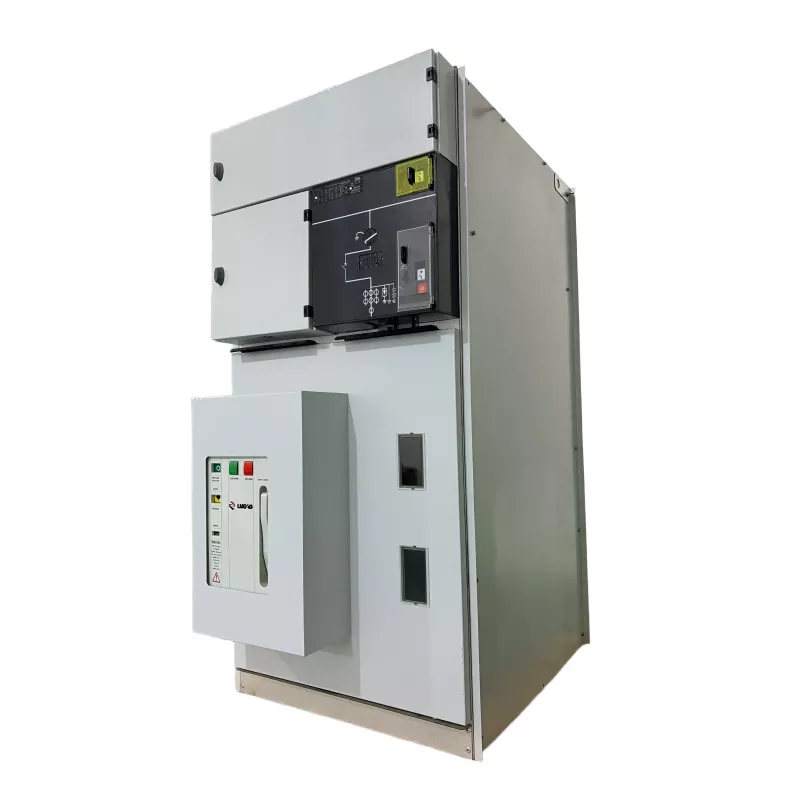

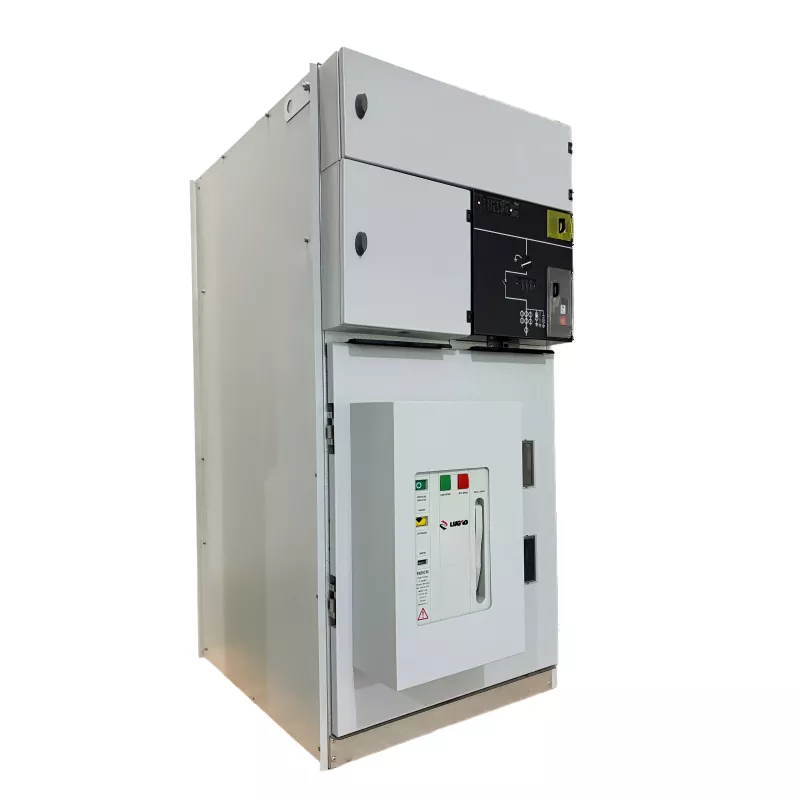

Beltéri gázszigetelt gyűrűs főegység kapcsolókészülék panel VCB-vel

Professzionális gyártóként szeretnénk Önnek kiváló minőségű beltéri gázszigetelt gyűrűs főegység kapcsolóberendezési panelt kínálni VCB-vel. Ez egy kompakt középfeszültségű elosztóeszköz, amelyet megbízható teljesítményszabályozásra, -védelemre és -kapcsolásra terveztek a modern elektromos hálózatokban. Integrálja a vákuum megszakító (VCB) technológiát a gázszigetelt kapcsolószerkezettel, biztonságos és hatékony működést biztosítva beltéri környezetben.

Ez a fajtagyűrűs főegység (RMU)széles körben használják középfeszültségű áramelosztó rendszerekben elektromos áramkörök csatlakoztatására, védelmére és leválasztására. A zárt gázszigeteléssel és vákuummegszakítási technológiával a beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolótáblája kiváló ívoltási teljesítményt, erős szigetelési képességet és minimális karbantartási igényt kínál.

Főbb műszaki paraméterek

Nem.	Tétel		Egység	Paraméterek
1	Névleges feszültség		kV	12	24	36	40.5
2	Névleges áram		A	630/1250
3	Névleges frekvencia		Hz	50/60
4	1 perces teljesítmény-frekvencia-ellenállási feszültség	Teljes érték	kV	42	55	80	95
		Töréspont		48	65	95	110
5	Villámimpulzus-ellenállási feszültség	Teljes érték	kV	75	125/150	170	95
		Töréspont		85	150/160	185	215
6	Névleges rövid idejű ellenállási áram	Fő áramkör	kA	25/2s
		Földelő áramkör		25/2s
7	Névleges csúcsállósági áram		kA	63			50
8	Névleges átviteli áram		A	1300-1700
9	Névleges terhelés záró törési áram		A	630
10	Névleges kábel töltési törési áram		A	50/10
11	Terheletlen transzformátor megszakító áram		A	20
12	Kábel töltő földi hiba megszakító áram		A	100			80
13	Névleges rövidzárlati megszakító áram		kA	20
14	Névleges rövidzárlati záróáram		kA	63			50
15	Védelmi osztály			IP3X
16	Terhelési kapcsoló élettartama		Idő	5000
17	Földelő kapcsoló élettartama		Idő	5000

Műszaki előírások

Fő elektromos paraméterek

• Névleges feszültség: 12kV / 24kV / 36kV
• Névleges frekvencia: 50Hz / 60Hz
• Névleges áram: 630A – 1250A
• Rövidzárlati megszakító áram: 25 kA-ig
• Teljesítmény Frekvencia Ellenállás Feszültség: ≥ 42kV
• Villámimpulzus-ellenállási feszültség: ≥ 75 kV

Szerkezeti jellemzők

• Gázszigetelt kompakt kapcsolóberendezés kivitel
• Integrált vákuum megszakító (VCB)
• Teljesen zárt tartályszerkezet a nagy megbízhatóság érdekében
• Moduláris konfiguráció a rugalmas energiaelosztáshoz
• Beltéri telepítésre alkalmas

Alkalmazások

ABeltéri gázszigetelt gyűrűs főegység kapcsolókészülék panel VCB-velszéles körben alkalmazzák középfeszültségű elosztó hálózatokban, ahol megbízható kapcsolásra és védelemre van szükség.

• Városi áramelosztó hálózatok
• Ipari áramellátó rendszerek
• Kereskedelmi épületek és lakóközösségek
• Vasúti és közlekedési infrastruktúra
• Bányászat és kohászat
• Áramátviteli és elosztási projektek
• Megújuló energia hálózati csatlakozások

Főbb jellemzők

• Zárt vákuum-megszakító kialakítás– ABeltéri gázszigetelt gyűrűs főegység kapcsolókészülék panel VCB-velrozsdamentes acél gázkamrába szerelt szilárd tömítésű vákuummegszakítót használ. Ez a kialakítás kiküszöböli az ívképződést a főáramkörben, és hosszú elektromos élettartamot biztosít magas szigetelési megbízhatósággal.
• Teljesen lezárt és karbantartást nem igénylő szerkezet– Minden nagyfeszültségű alkatrész, mint például a gyűjtősínek, leválasztó kapcsolók, VCB-k és áramváltók egy zárt gáztartályba van zárva, védve őket a portól, a nedvességtől és a külső szennyeződésektől.
• Kompakt szerkezet– Az integrált kialakítás jelentősen csökkenti a beépítési helyet, így ideális beltéri alállomásokhoz, előregyártott alállomásokhoz és korlátozott elektromos helyiségű projektekhez.
• Magas üzembiztonság– Ötbiztos mechanikus reteszelő rendszerrel és egy irányított nyomáscsökkentő csatornával felszerelve a helytelen működés megelőzése és a rendszer biztonságos működése érdekében.
• Intelligens elosztási kompatibilitás– Az elektromos működéshez és automatizáláshoz fenntartott interfészek lehetővé teszik a könnyű integrációt a modern intelligens áramelosztó hálózatokba, amelyet a Lugao szigorú minőségellenőrzése és megbízható gyártási szabványai támogatnak.

Miért válassza Lugaót?

• Professzionális Gyártó – Lugao Powernagy- és középfeszültségű erőátviteli és elosztó berendezésekre specializálódott.
• Fejlett gyártási technológia– Precíziós gyártási folyamatok és átfogó tesztelési rendszerek biztosítják a termék megbízhatóságát.
• Szigorú minőség-ellenőrzés– A beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolótáblája megfelel a nemzetközi szabványoknak, beleértve aISO9001, SGS, CCC és CE minősítések.
• Iparági tapasztalat– Több éves tapasztalat a száraz típusú transzformátorok, az olajba merülő transzformátorok és az áramelosztó berendezések terén.
• Globális alkalmazás– A Lugao megoldásait világszerte széles körben használják az elektromos hálózatokban, az iparban, a közlekedésben és az infrastrukturális projektekben.
• Műszaki támogatás– Professzionális szervizcsapat technikai útmutatást és hosszú távú támogatást nyújt a globális ügyfelek számára.

GYIK

1. Mi a fő funkciója a beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolókészülék paneljének?

ABeltéri gázszigetelt gyűrűs főegység kapcsolókészülék panel VCB-velközépfeszültségű áramelosztó rendszerekhez készült. Biztosítja az elektromos áramkörök megbízható kapcsolását, védelmét és leválasztását, biztosítva a stabil áramellátást és a biztonságos működést városi hálózatokban, ipari létesítményekben és alállomásokon.

2. Milyen előnyei vannak a vákuum-megszakító (VCB) használatának az RMU-ban?

A vákuum-megszakító kiváló ívoltási képességet, hosszú elektromos élettartamot és minimális karbantartási igényt kínál. A gázszigetelt RMU szerkezetbe integrálva javítja a kapcsolási megbízhatóságot, az üzembiztonságot és a berendezés általános tartósságát.

3. Általában hol található a Lugao beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolótáblája?

Széles körben telepíthető beltéri áramelosztó környezetekben, például kompakt alállomásokban, ipari üzemekben, kereskedelmi épületekben, lakóközösségekben, vasutakban és megújuló energiaelosztó rendszerekben, ahol helyhatékonyság és nagy megbízhatóság szükséges.

4. Miért válassza a Lugaót gázszigeteléshez?RMU kapcsolóberendezés?

A Lugao megbízható áramelosztó berendezéseket kínál fejlett gyártási technológiával, szigorú minőség-ellenőrzéssel és nemzetközi tanúsítvánnyal, beleértve az ISO9001, SGS, CCC és CE tanúsítványokat. A transzformátorok és áramellátási berendezések terén tapasztalt erős szakértelemmel a Lugao stabil teljesítményt, hosszú élettartamot és professzionális műszaki támogatást nyújt a globális energiainfrastruktúra-projektekhez.
