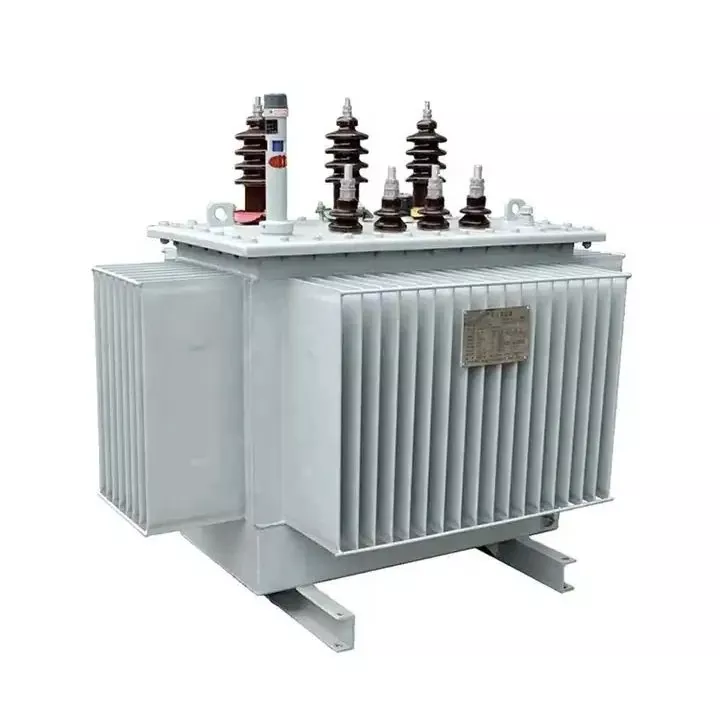

Mi az az olajmerített transzformátor?

Az emberek még mindig olajba merülő transzformátorokról beszélnek az energiarendszerekben. Az olajba merülő transzformátor kulcsfontosságú elektromos eszközként szolgál. Hűtési és szigetelési célokra egyaránt szigetelőolajra támaszkodik. A mag és a tekercsek teljesen belemerülnek az olajba. A szigetelőolajat azért választják erre a feladatra, mert nagy szigetelési szilárdságot kínál. Nagy fajlagos hőkapacitása is van. Ezzel a beállítással gyorsan elvezeti a hőt a terhelésről. Ez viszont megakadályozza a helyi túlmelegedésből eredő hibákat. A transzformátorok kezelik a feszültségszintek emelését vagy csökkentését az energiaátvitelben és -elosztásban. Segítik az egész rendszer stabil működését. Egy tipikus transzformátor magból, tekercsekből, szigetelőolajból, olajtartályból, hűtőrendszerből és védelmi rendszerből áll. A mag kiváló minőségű hidegen hengerelt szilikon acéllemezekből készül. A tekercsek oxigénmentes rézhuzalt használnak.

Olajbe merülő transzformátorokszámos figyelemre méltó tulajdonsággal rendelkezik. Működés közben a szigetelőolaj termikus konvekción keresztül továbbítja a keletkezett hőt a hűtőrendszerbe. Amikor a terhelési áram átfolyik a tekercseken, hőt termel. A szigetelő olaj azonnal elnyeli ezt a hőt. Emiatt az olaj hőmérséklete emelkedik, és sűrűsége csökken. Ennek eredményeként természetes keringés alakul ki. A hűtőrendszer ezután elvezeti a hőt a környező levegőbe.

Az olajkörnyezet megvédi az alkatrészeket a légköri nedvesség és oxigén okozta korróziótól. A rendszeres karbantartás e védelem mellett működik. Együtt jelentősen meghosszabbíthatják az élettartamot. Szilárd elrendezést hoz létre a hosszú távú működéshez.

Ez a kialakítás összességében kiváló szigetelési teljesítményt nyújt. Jól bírja a nagyfeszültségű igénybevételt.

Olajbe merülő transzformátorokkülönböző hűtési módokat kínálnak. A gyakoriak közé tartozik az önhűtéses, ONAN néven ismert. A másik a léghűtéses, az ONAF. A kényszerű olajhűtés az OFAF-al történik. A felhasználók a regionális környezet alapján választhatják ki, hogy hol fog működni.

Az olajba merülő transzformátorokra az üzemeltetési és karbantartási óvintézkedések vonatkoznak. Folyamatos üzemi körülmények között az olaj felső hőmérsékletének 85 Celsius-fok alatt kell maradnia. A megengedett maximális érték általában 90 Celsius-fok körül mozog. Ez segít elkerülni a szigetelés felgyorsult öregedését.

A rendszeres tesztelés elengedhetetlennek bizonyul ezeknél az egységeknél. Ellenőrizze a dielektromos szilárdságot, a nedvességtartalmat, az oldott gázokat és a savasságot. Az ilyen tesztek korai figyelmeztetést adnak a lehetséges hibákra.

A transzformátorok speciális irányelvek alapján kezelik az átmeneti túlterheléseket. Az adattáblán megadott érték feletti folyamatos működés azonban felgyorsítja a szigetelés öregedését.

A rutinellenőrzések kézben tartják a dolgokat. Rendszeresen nézze át a perselyeket. Szükség szerint tisztítsa meg a radiátorokat. Ellenőrizze, hogy a védőeszközök megfelelően működnek-e. Ellenőrizze, hogy a fokozatkapcsolók megfelelően működnek-e. Azonnal foglalkozzon az olajszivárgás jeleivel.
