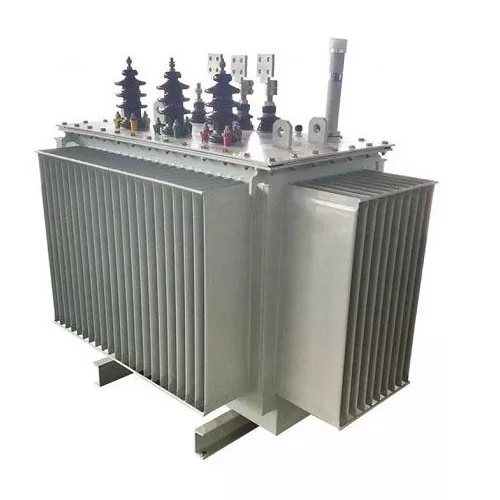

Teljesen lezárt olajba merülő elosztó transzformátor alállomáshoz

Professzionális kínai teljesen lezárt olajba merülő transzformátor gyártóként és szállítóként a Lugao kiváló minőségű lapos karima gyártására specializálódott, stabil teljesítménnyel és szigorú minőség-ellenőrzéssel. ATeljesen lezárt olajba merülő elosztó transzformátor alállomáshozegy olyan típusú áramelosztó transzformátor, amelyet teljesen zárt olajtartály szerkezettel terveztek. A tartály belsejében lévő szigetelőolaj el van szigetelve a külső levegőtől, megakadályozva a nedvesség, az oxigén és a por bejutását a transzformátorba. Ez a kialakítás hatékonyan csökkenti a belső alkatrészek oxidációját és javítja a hosszú távú megbízhatóságot.

ATeljesen zárt olajba merülő elosztó transzformátorszéles körben használják alállomásokban, ipari üzemekben, városi elosztó hálózatokban és megújuló energiarendszerekben. Szigetelő olajat használ a hűtéshez és a szigeteléshez, ami hatékony hőelvezetést és stabil teljesítményt tesz lehetővé még zord környezetben is, például magas páratartalmú vagy poros körülmények között.

Főbb jellemzők és alkalmazások

Főbb jellemzők

• Teljesen zárt szerkezet– Az alállomás olajtartályának teljesen lezárt, olajba merülő elosztó transzformátora teljesen tömített, így megakadályozza a nedvesség és a levegő bejutását.
• Hullámkarton olajtartály kialakítás– Javítja a hőelvezetést és szükségtelenné teszi a konzervátort.
• Magas szigetelési megbízhatóság– A transzformátorolaj kiváló elektromos szigetelést biztosít a belső alkatrészek számára.
• Erős túlterhelési képesség– A szigetelőolaj nagy hőkapacitása javítja a terheléstűrést.
• Hosszú élettartam– A szigetelőolaj védi a tekercseket és a magot, lassítja az alkatrészek öregedését.
• Alacsony karbantartási igény– A tömített szerkezet minimalizálja az olajszennyeződést és a karbantartás gyakoriságát.

Fő alkalmazások

• Városi és vidéki áramelosztó hálózatok
• Alállomási áramellátó rendszerek
• Ipari gyártó üzemek
• Kereskedelmi épületek és infrastrukturális projektek
• Megújuló energia projektek, például nap- vagy szélerőművek

Mik a teljesen zárt transzformátorok előnyei a hagyományos olajtranszformátorokhoz képest?

• Nincs szükség olajtartályra– A teljesen tömített kialakítás szükségtelenné teszi az olajtároló tartályt.
• Jobb környezetvédelem– Csökkenti a külső levegő által okozott olajszennyeződés kockázatát.
• Alacsonyabb karbantartási költség– A minimális olajoxidáció kevesebb karbantartási ellenőrzést jelent.
• Megnövelt működési megbízhatóság– A belső alkatrészek védve maradnak a nedvességtől és a portól.
• Kompakt kialakítás– A hullámkarton tartály javítja a hőleadást kiegészítő hűtőberendezések nélkül.

Milyen védelmi funkciókkal rendelkezik a teljesen lezárt transzformátor?

• Nyomáscsökkentő szelep– Elengedi a belső nyomást, hogy megakadályozza a tartály deformálódását a hibák során.
• Ívkioltás elleni védelem– A szigetelőolaj ívhiba esetén ívoltó gázokat termel.
• Hővédelem– A hatékony olajhűtés segít szabályozni a tekercs hőmérséklet-emelkedését.
• Zárt szerkezetvédelem– Megakadályozza a külső nedvesség és szennyeződések bejutását az alállomás teljesen lezárt olajba merülő elosztó transzformátorába.
• Túlterhelési tolerancia– A nagy hőkapacitású olaj javítja a rövid távú túlterhelési képességet.

A teljesen lezárt transzformátor rendszeres olajellenőrzést vagy olajcserét igényel?

A hagyományos olajtranszformátorokhoz képest aTeljesen lezárt olajba merülő elosztó transzformátor alállomáshozsokkal kevesebb olaj karbantartást igényel. Mivel a szigetelőolaj el van szigetelve a levegőtől, az oxidációs sebesség jelentősen csökken.

• Az olajszint mérő rendszeres szemrevételezése javasolt.
• Ellenőrizze az olajszivárgást vagy a rendellenes hőmérsékletet a karbantartás során.
• Normál üzemi körülmények között ritkán van szükség olajcserére.
• Az olaj minőségének időszakos vizsgálata elvégezhető a hosszú távú üzembiztonság érdekében.

GYIK

1. Milyen környezetek alkalmasak egy teljesen lezárt olajba merülő elosztó transzformátorhoz?

Atranszformátoralkalmas magas páratartalmú, poros környezetekre vagy kültéri telepítésekre, ahol stabil szigetelésre és megbízható tömítésre van szükség.

2. Mi a jellemző üzemi hőmérséklet tartomány?

A normál üzemi hőmérséklet tartomány körülbelül -30°C és +40°C között van. Ha a környezeti hőmérséklet meghaladja a 40°C-ot, szükség lehet a terhelés csökkentésére.

3. Milyen beépítési feltételeket kell figyelembe venni?

• A transzformátort úgy szerelje fel, hogy elegendő hely legyen a hőelvezetéshez.
• Ügyeljen arra, hogy a telepítés dőlésszöge ne haladja meg a 15°-ot.
• Kerülje a gyúlékony területeket és az erős elektromágneses interferencia zónákat.

4. Hogyan biztosítja a Lugao a termékminőséget?

Lugao Power Co., Ltdszigorú minőségellenőrzést hajt végre a gyártás során. MindenTeljesen lezárt olajba merülő elosztó transzformátor alállomáshozSzállítás előtt vákuumos olajfeltöltésen, tömítésellenőrzésen és teljesítményvizsgálaton esik át a stabil és megbízható működés biztosítása érdekében.

Paraméter

Modell	Névleges Kapacitás	Feszültségcsoport		Kapcsolat Szimbólum	Terhelés nélkül Veszteség	Terhelési veszteség 75℃	Terhelés nélkül Jelenlegi	Rövid Áramkör Impedanc	Súly	Dimenzió L*Sz*H	EH
		Magas Feszültség	Alacsony Feszültség
	(KVA)	(KV)	(KV)	-	(W)	(W)	(A)	(%)	(KG)	(MM)	(MM)
S11-30/10	30	10	0.4	Yyn0/Dyn11	100	630	0.8	4.0	400	1050*63*1040	400*400
S11-50/10	50				130	910	0.7		460	1020*680*1080
S11-63/10	63				150	1090	0.6		500	1060*690*1090
S11-80/10	80				180	1310	0.5		550	1070*700*1100
S11-100/10	100				200	1580	0.5		620	1090*710*1120
S11-125/10	125				240	1890	0.45		700	1130*730*1180
S11-160/10	160				280	2310	0.42		830	1160*750*1180	550*550
S11-200/10	200				340	2730	0.4		910	1190*750*1260
S11-250/10	250				400	3200	0.4		1000	1230*770*1280
S11-315/10	315				480	3830	0.35		1430	1280*830*1290
S11-400/10	400				570	4520	0.35		1430	1310*830*1340	660*660
S11-500/10	500				680	5410	0.33		1600	1389*890*1380
S11-630/10	630				810	6200	0.28		1830	1490*980*1410
S11-800/10	800				980	7500	0.25	4.5	2300	1560*1000*1560	820*820
S11-1000/10	1000				1150	10300	0.25		2700	1700*1130*1650
S11-1250/10	1250				1360	12000	0.25		3200	1830*1230*1710
S11-1600/10	1600				1640	14500	0.23		3700	1880*1270*1790
S11-2000/10	2000				1960	18300	0.23	5.5	4500	1980*1310*1900	920*920
S11-2500/10	2500				2310	20700	0.23		5500	2360*1580*2300
