A megbízható, gyors és biztonságos áramelosztás a gazdasági növekedés és a társadalmi haladás előfeltétele. A városi infrastruktúra, az ipari létesítmények, a megújuló energiával kapcsolatos projektek és a vészhelyzeti áramellátás területén a mérnökök és projektfejlesztők egyre inkább olyan elosztási megoldásokat követelnek, amelyek csökkentik a civil építkezések ütemezését, csökkentik a projektek teljes kockázatát, és fenntartják a legmagasabb szintű üzembiztonságot.
A Box-Type Transformer Substation – más néven kompakt alállomás vagy előregyártott alállomás – egy gyárilag összeszerelt, előre tesztelt egységgel válaszol erre az igényre, amely egyetlen időjárásálló házban integrálja a középfeszültségű (MV) kapcsolóberendezést, az elosztótranszformátort és a kisfeszültségű (LV) elosztóberendezést. Kiküszöbölve a hagyományos alállomási épületek szükségességét, a dobozos alállomás előkészített födémre szerelhető, feszültség alá helyezhető és üzembe helyezhető a hagyományos megközelítések által igényelt idő töredéke alatt.
A Lugao Power Co., Ltd. a dobozos transzformátor alállomások vezető kínai székhelyű specialistája, amely európai típusú (IEC szabvány) és amerikai típusú (ANSI/IEEE szabvány) termékeket egyaránt kínál. A vállalat közvetlen gyári modellje, több szabványnak való megfelelése és erős egyedi tervezési képessége megbízható OEM- és nagykereskedelmi partnerré teszi az EPC-vállalkozók, közművek, ipari fejlesztők és megújulóenergia-projektek tulajdonosai számára világszerte.
Ez a fehér könyv átfogó műszaki és kereskedelmi elemzést nyújt a doboz típusú transzformátor-alállomásokról: terméktaxonómia, mérnöki elvek, teljesítmény-benchmarkok, alkalmazási útmutatás, a szabványoknak való megfelelés és a beszerzési döntési módszertan. Referencia dokumentumként szolgál villamosmérnökök, projektmenedzserek, beszerzési szakemberek és műszaki döntéshozók számára.
A globális energiafogyasztás az előrejelzések szerint 2035-ig évi 2,4–3,1%-kal fog növekedni, az ipari terjeszkedés, a városi népesség növekedése, az elektromos járművek elterjedése és az elosztott megújuló energiaforrások integrálása miatt. A hagyományos alállomás-építési módszerek – amelyek állandó polgári építményeket, meghosszabbított engedélyezési határidőket és nagy létszámú szerelőszemélyzetet igényelnek – egyre inkább összeegyeztethetetlenek a modern projektek megvalósítása által megkövetelt sebességgel és rugalmassággal.
Mindeközben a közszolgáltatókkal és a szabályozó szervekkel szemben támasztott biztonsági és megbízhatósági elvárások továbbra is emelkednek. Az olyan események, mint például a nem megfelelő környezetvédelem miatti berendezések meghibásodása, a feszültség alatt álló részek által okozott ívvillanások és a régi berendezésekből származó olajszennyeződés, mind az integráltabb, gyárilag tesztelt és zártabb elosztási architektúrák felé vezetnek.
A kompakt/doboz típusú alállomások globális piacának értéke 2023-ban hozzávetőlegesen 13,5 milliárd USD volt, és 2030-ig várhatóan 7,2–8,5%-os CAGR-rel fog növekedni. A fő növekedési vektorok a következők:
| Régió | 2023-as érték | 2030-as előrejelzés | CAGR | Kulcs-illesztőprogram |
|---|---|---|---|---|
| Ázsia-csendes-óceáni | 5,4 milliárd USD | 9,8 milliárd USD | 8,9% | Iparosítás, RE |
| Európa | 3,1 milliárd USD | 5,1 milliárd USD | 7,4% | Hálózati korszerűsítés |
| Észak Amerika | 2,6 milliárd USD | 4,2 milliárd USD | 7,1% | Öregedés infra pótlás |
| MEA és Latin-Amerika | 2,4 milliárd USD | 4,5 milliárd USD | 9,4% | Villamossági programok |
1. táblázat – Globális doboz típusú alállomási piac régiónként, 2023–2030
A Doboz típusú transzformátor alállomás(más néven kompakt alállomás, előregyártott alállomás vagy csomagalállomás) egy teljesen gyárilag összeszerelt, előre tesztelt áramelosztó egység, amely három funkcionális komponenst integrál egyetlen időjárásálló burkolatba:
A gyári összeszerelés biztosítja, hogy a belső kábelezés, a gyűjtősín csatlakozások, a védőrelék beállításai és a komponensek közötti interfészek elkészüljenek, tesztelve és ellenőrizve legyenek a szállítás előtt. A helyszíni munka a polgári alapozás előkészítésére, a közép-/kisfeszültségű kábelvégződésekre, a földelésre és a feszültség alá helyezésre korlátozódik.
A dobozos alállomások nagyjából két tervezési családba sorolhatók, tükrözve az eltérő mérnöki hagyományokat és a regionális szabványok preferenciáit:
| Dimenzió | Európai típus | Amerikai típus |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 sorozat |
| MV kapcsolás | Vákuumos CB vagy SF₆ kapcsolóberendezés | Biztosíték + terhelésmegszakító kapcsoló (LBS) |
| Transzformátor | Száraz típusú (előnyös) vagy olajba merülő | Olajmerített (standard) |
| Célrégiók | Európa, Kína, Közel-Kelet, Ázsia-Csendes-óceán, Afrika | Észak-Amerika, Latin-Amerika, Ázsia és Afrika egyes részei |
2. táblázat – Európai vs. amerikai típus: legfelső szintű besorolás
Az európai típusú dobozos alállomás moduláris, háromrekeszes elrendezést alkalmaz tűzihorganyzott vagy rozsdamentes acél burkolaton belül. A három rekeszt – a középfeszültségű kapcsolóberendezést, a transzformátort és a kisfeszültségű elosztót – fizikailag belső válaszfalak választják el egymástól, biztosítva az ívhiba elleni védelmet, és lehetővé téve a független hozzáférést a karbantartáshoz a szomszédos szakaszok áramtalanítása nélkül.

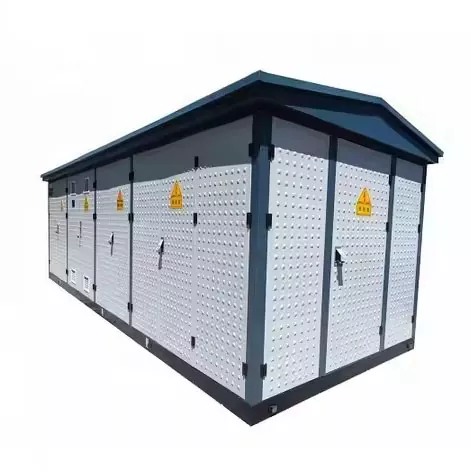

1. ábra – Európai típusú dobozos alállomás
Az MV rekeszben vagy egy gyűrűs főegység (RMU) vagy különálló MV panelek helyezhetők el, a tápellátási topológiától függően (radiális vagy gyűrűs adagoló). Két elsődleges kapcsolóberendezési technológiát alkalmaznak:
| Technológia | Leírás |
|---|---|
| Vákuum áramkör megszakító (VCB) | Vákuumos megszakító palackban megszakítja a hiba- és terhelési áramokat. Nagy tartósságot (10 000+ működési ciklus), gyors hibaelhárítást (<50 ms) kínál, és SF₆-mentes – a környezetvédelmi előírások szerint egyre inkább előnyben részesítik. |
| SF₆ gázszigetelt kapcsolóberendezés (GIS) | Kén-hexafluorid gázt használ ívoltásra és szigetelésre. Rendkívül kompakt és rendkívül megbízható. Megjegyzés: Az SF₆ egy erős üvegházhatású gáz (GWP ~23 500), és felhasználására az EU-ban és máshol is szigorodó környezetvédelmi szabályozás vonatkozik. |
| Ring fő egység (RMU) | Gyári tömítésű, gázszigetelt (SF₆ vagy vákuum) kapcsolókészülék, amely terhelés-megszakítókat és védőbiztosítékokat kombinál egy kompakt fémházas egységben. Ideális ring-feeder elosztó hálózatokhoz. |
A középfeszültségű kapcsolóberendezés minden szükséges védelmi funkciót biztosít: túláram (ANSI 51), földzárlat (ANSI 51N/67N) és differenciálvédelem adott esetben. Az IEC 62271-200 szabványnak való megfelelés biztosítja az ívhiba osztályozást (IAC – Internal Arc Classified) a személyvédelem érdekében.
Az európai típusú alállomások transzformátorterében leggyakrabban öntöttgyanta száraz típusú transzformátor (SCB sorozat) helyezhető el, bár olajba merülő egységeket is alkalmaznak. Az európai típusú alállomások száraz típusának előnyben részesítése összhangban van a városi, kereskedelmi és beltéri telepítések tűzbiztonsági előnyeivel. Főbb jellemzők:
A kisfeszültségű rekeszben található a fő kisfeszültségű elosztó tábla öntött házas megszakítókkal (MCCB) vagy nyitott típusú légáramkör-megszakítókkal (ACB) a kimenő betáplálásokon, energiaméréssel, teljesítménytényező-korrekciós kondenzátorokkal (opcionális), valamint interfészekkel a távfelügyelethez és a SCADA-integrációhoz. A gyűjtősínrendszereket az IEC 61439 szabvány szerinti névleges áramra méretezték, megfelelő rövidzárlati ellenállással.
| Paraméter | Specifikációs tartomány |
|---|---|
| Névleges kapacitás | 100 kVA – 2500 kVA (standard); 6300 kVA-ig speciális |
| MV feszültségosztály | 6 kV, 10 kV, 20 kV, 35 kV |
| LV kimeneti feszültség | 0,4 kV (3P+N), egyedileg rendelhető |
| MV kapcsolókészülék | Vákuum CB / SF₆ RMU / Load Break Switch |
| Transzformátor típusa | Száraz típusú öntött gyanta (előnyös) vagy olajba merülve |
| Rövidzárlati besorolás | 16 kA / 20 kA / 25 kA (1 s) – az IEC 62271 szerint |
| Védelmi osztály | IP33D szabvány; IP44 / IP54 továbbfejlesztett burkolattal |
| Környezeti hőmérséklet | -25 °C és +40 °C között szabvány; –40 °C-os sarkvidéki változat elérhető |
| Magasság | 1000 m-ig szabványos; névleges változatok 4000 m-ig |
| Alkalmazandó szabványok | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Intelligens hálózati integráció | IEC 61850 kommunikációs interfész elérhető; SCADA-kész |
3. táblázat – Európai típusú dobozos alállomás: tájékoztató jellegű műszaki előírások
Az amerikai típus (más néven Pad-Mounted vagy Loop-Feed Transformer Substation) háromszög vagy lineáris belső elrendezésével tűnik ki, ahol a középfeszültségű kapcsolórekesz és a kisfeszültségű mérő/elosztó részek elölről és oldalról is elérhetők, az olajos transzformátor pedig a központi teret foglalja el. A külső burkolat jellemzően egy nagy méretű, festett acél szekrény, sérthetetlen, lakattal zárható ajtókkal, amelyet beton alátétre való talajszinten történő felszerelésre terveztek.
2. ábra – Amerikai típusú dobozos alállomás
Az amerikai típus az európai típushoz képest egyszerűbb, gazdaságosabb középfeszültségű kapcsolási konfigurációt alkalmaz. A standard elrendezés a következőkből áll:
Ez a konfiguráció az egyszerűség, a költséghatékonyság és a megbízhatóság lenyűgöző kombinációját kínálja. A komplex védelmi elektronika hiánya csökkenti a karbantartási terheket és a speciális készségigényeket, így jól alkalmazható olyan területeken, ahol korlátozott a műszaki munkaerő-infrastruktúra.
Az amerikai típusú alállomás transzformátora változatlanul olajba merülő, tömített (konzervátormentes) egység. A teljesen tömített kialakítás megakadályozza a nedvesség bejutását az olajba, kiküszöbölve a szigetelés romlásának elsődleges okát. Főbb jellemzők:
Az amerikai típusú alállomás kisfeszültségű szakasza viszonylag egyszerűbb, jellemzően egy fő megszakítóból vagy biztosítékkal ellátott szakaszolóból, egy energiamérő aljzatból és a kimenő kisfeszültségű betáplálókhoz való csatlakozásokból áll. Kifinomultabb kisfeszültségű elosztás (több kimenő adagoló, teljesítménytényező korrekció, távfelügyelet) beépíthető, de kevésbé gyakori a szabványos konfigurációkban.
| Paraméter | Specifikációs tartomány |
|---|---|
| Névleges kapacitás | 75 kVA – 2500 kVA (standard); 3.750 kVA+ speciális kialakítással |
| MV feszültségosztály | 5 kV, 15 kV, 25 kV, 35 kV (ANSI osztály) |
| LV kimeneti feszültség | 120/240 V (egyfázisú), 208Y/120 V, 480Y/277 V vagy egyedi |
| MV kapcsolókészülék | Bay-O-Net / áramkorlátozó biztosíték + terhelésmegszakító kapcsoló |
| Transzformátor típusa | Olajba merülő, hermetikusan lezárt (ONAN) |
| Tokozás | Nehéz átmérőjű acél, porszórt / poliuretán festék; hamisításálló |
| Védelmi osztály | NEMA 3R szabvány (eső- és ónos esőálló); NEMA 4X opcionális |
| Deadfront Design | Igen – könyökcsatlakozók az érintésbiztos MV kábelvégződéshez |
| Alkalmazandó szabványok | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standard – két bejövő MV kábelpozíció (huroktáplálásra alkalmas) |
4. táblázat – Amerikai típusú dobozos alállomás: tájékoztató jellegű műszaki adatok
Bár mindkét terméktípus teljesíti a kompakt, előre gyártott energiaelosztás alapvető célkitűzését, tervezési filozófiájuk, védelmi képességük, életciklus-költségprofiljuk és optimális alkalmazási környezetük lényegesen különbözik. Az alábbi táblázat strukturált összehasonlítást ad a technológiaválasztási döntések támogatására.
| Kritérium | Európai típus | Amerikai típus |
|---|---|---|
| MV védelem | Teljes CB védelem relével; magas hibás diszkrimináció | Biztosíték alapú; egyszerűbb, korlátozott hibazóna szelektivitás |
| Transzformátor | Előnyben részesítjük a száraz típust – tűzbiztos, kevés karbantartást igényel | Olajba merülő – robusztus, költséghatékony, bevált |
| Tőkeköltség | Magasabb (15–30%-os prémium az amerikaihoz képest) | Alacsonyabb – gazdaságos a korlátozott költségvetésű projektekhez |
| Smart Grid készen áll | Kiváló — IEC 61850, SCADA, távirányító | Alap – korlátozott natív intelligencia; frissíthető |
| Tűzbiztonság | Kiváló (száraz típusú transzformátor, F1 tűzvédelmi osztály) | Jó – tömített olajkonstrukció; tűzvédelmi óvintézkedések szükségesek |
| Karbantartás | Nagyon alacsony – a száraz típus nem igényel olajozást | Mérsékelt – időszakos olajállapot-ellenőrzés |
| Telepítés | Kicsit összetettebb; szaküzembe helyezés | Egyszerű, gyors – ideális elosztott telepítéshez |
| Túlterhelési tolerancia | Jó (léghűtéses opcióval) | Kiváló – nagy olaj termikus tömeg |
| Elsődleges szabvány | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
5. táblázat – Európai vs. amerikai típusú dobozos alállomás: átfogó összehasonlítás
Egyik típus sem egyetemesen jobb. Az európai típus magasabb védelmi intelligenciát, tűzbiztonságot és intelligens hálózati skálázhatóságot kínál felár ellenében, így optimális városi, kereskedelmi és szabályozott környezetben. Az amerikai típus kiemelkedő költséghatékonyságot és telepítési egyszerűséget kínál ipari parkok, elővárosi hálózatok és költségvetés-érzékeny projektek számára.
A ház a belső elektromos berendezések első védelmi vonala, és a hosszú távú megbízhatóság kritikus eleme. A Lugao Power box alállomások a következő építési hierarchiát használják a termék típusától és a környezeti specifikációtól függően:
| Anyag típusa | Leírás |
|---|---|
| Tűzihorganyzott (HDG) acél | Alapfelépítés minden szabványos egységhez. A cink bevonat kiváló korrózióállóságot biztosít; általános ipari és városi környezetben használható. Minimális cinkréteg: 85 μm az ISO 1461 szerint. |
| 304 / 316L rozsdamentes acél | Tengerparti, tengeri, vegyi vagy magas páratartalmú alkalmazásokhoz. A 316L minőség kiváló kloridállóságot biztosít. Szabvány a tengeri szélenergia projekt alállomásokhoz. |
| Alumíniumötvözet ház | Könnyű lehetőség súlykorlátozásokkal vagy szállítási logisztikai korlátokkal rendelkező helyszínekhez. Az eloxált felület korrózióállóságot biztosít festés nélkül. |
| GRP / FRP kompozit | Üvegerősítésű polimer opció nem mágneses, nem vezető burkolatot igénylő alkalmazásokhoz (pl. MRI-készletek, érzékeny elektronikus környezetek). |
A szilárd részecskék és víz elleni védelmet az IP-kód (IEC 60529) határozza meg. A Lugao szabványos és fokozott védelmi szintjei a következők:
| IP osztály | Védelmi szint | Tipikus alkalmazás |
|---|---|---|
| IP33D | Por / eső (15°-os permet) védelem | Szabványos kültéri telepítés, általános klíma |
| IP44 | Fröccsenésálló minden irányból | Tengerparti területek, trópusi csapadékos zónák |
| IP54 | Por- és fröccsenésálló | Poros ipari környezet, sivatagi éghajlat |
| NEMA 3R | Eső és ónos eső (ANSI/NEMA szabvány) | Amerikai típusú Észak-Amerika / ANSI projektekhez |
6. táblázat – A Lugao Power által kínált ház IP/NEMA védelmi osztályai
A burkolaton belüli hatékony hőszabályozás elengedhetetlen a szigetelés idő előtti öregedésének megakadályozásához és a névleges hőmérsékleti határokon belüli működés biztosításához. A Lugao alállomások a következőket alkalmazzák:
A vonatkozó nemzetközi és nemzeti szabványoknak való megfelelés nem kötelező – ez a projektengedélyek, a közüzemi összekapcsolási szerződések, a biztosítási fedezet és a hosszú távú jogi felelősségvédelem alapja. A Lugao Power termékek tervezése, gyártása és tesztelése az európai és amerikai típusú termékekre vonatkozó szabványok teljes mátrixának megfelelően történik.
| Standard | Test | Hatály |
|---|---|---|
| IEC 62271-202 | IEC | Nagyfeszültségű/kisfeszültségű előregyártott alállomások – az európai típus elsődleges tervezési szabványa. |
| IEC 60076-11 | IEC | Száraz típusú transzformátorok – tűzállóság, klíma/környezetvédelmi osztály, szigetelés. |
| IEC 62271-1 / -100 / -200 | IEC | Az AC kapcsolóberendezések közös előírásai; AC megszakítók; Váltóáramú fémházas kapcsolóberendezés. |
| IEC 61439-1 / -2 | IEC | Kisfeszültségű kapcsoló- és vezérlőberendezés-egységek – LV-elosztó tábla tervezése és tesztelése. |
| ANSI/IEEE C57.12.26 | IEEE | Követelmények a betétre szerelt olajbemerítésű, egyfázisú elosztó transzformátorokhoz – amerikai típus. |
| ANSI/IEEE C57.12.28 | IEEE | Párnára szerelt berendezésház integritása – ANSI mechanikai teljesítmény és biztonság. |
| GB/T 17467 | ZACSKÓ | Kínai nemzeti szabvány a nagyfeszültségű/kisfeszültségű előregyártott alállomásokhoz (megfelel az IEC 62271-202 szabványnak). |
| CE (LVD + EMC) | EU | Kötelező az EU/EGT piacon forgalomba hozott termékeknél. Megfelel a kisfeszültségű irányelvnek és az EMC irányelvnek. |
| CCC (3C) | CNCA | Kína kötelező tanúsítása – a kínai belföldi piacon értékesített szabályozott elektromos termékekhez szükséges. |
7. táblázat – Szabványmegfelelőségi mátrix: Lugao Power Box alállomások
Nemzetközi projektek beszerzésekor az RFQ dokumentumokban mindig tüntesse fel az alkalmazandó szabványokat, és kérjen ellenőrizhető típusvizsgálati tanúsítványt egy akkreditált harmadik fél laboratóriumától (pl. KEMA, TÜV, SGS, CESI). A Lugao Power minden szabványos termékcsaládhoz karbantartja az aktuális típusvizsgálati jelentéseket és tanúsítási dokumentációt, és másolatokat biztosít a szabványos szállítási dokumentációs csomag részeként.
A doboz típusú transzformátor alállomásokat rendkívül sokrétű alkalmazási területen alkalmazzák. A következő szakaszok az elsődleges alkalmazási szegmenseket mutatják be, konkrét útmutatást adva a terméktípus kiválasztásához, a kulcsfontosságú mérnöki követelményekhez és a Lugao releváns képességeihez.
Az önkormányzati közművek és a városi elosztó társaságok dobozos alállomásokat használnak a végső 10–35 kV-ról 0,4 kV-ra történő átalakításhoz olyan városi környezetben, ahol szűkös a hely, és szigorúak az esztétikai, zaj- és biztonsági követelmények. A tipikus telepítési forgatókönyvek közé tartoznak a földalatti kamrák, a föld feletti kioszkok, valamint a többszintes parkolók vagy épületek pincéi.
Az ipari parkok és a nagy gyártótelepek megbízható, gyorsan telepíthető áramelosztó infrastruktúrát igényelnek, amely képes kiszolgálni a különféle terheléseket – motorhajtások, folyamatfűtés, sűrített levegő, HVAC – magas terhelési tényezővel és szigorú energiaminőségi követelményekkel.
A közüzemi léptékű napelemes napelemes és szélenergia-projektek nagyszámú emelő alállomást igényelnek (jellemzően 0,69 kV inverter kimenet 10/35 kV kollektorhálózatra). Ezeknek a projekteknek a gazdaságossága és ütemezése rendkívül érzékeny a berendezések költségeire és a telepítési ütemtervre – mindkét területen, ahol a dobozos alállomások döntő előnyöket kínálnak a hagyományos alállomás-építésekkel szemben.
A jelentős infrastruktúra-fejlesztések – repülőterek, tengeri kikötők, metró/vasúti rendszerek, stadionok, adatközpontok és víztisztító telepek – megbízható elsődleges áramelosztást igényelnek, jól meghatározott rendelkezésre állási és karbantarthatósági követelményekkel. A dobozos alállomások elsődleges elosztópontként és másodlagos alállomásként szolgálnak a helyszíni elosztóhálózaton belül.
Az építési projektek, a katasztrófa-helyreállítási műveletek, a nagy események és a katonai bevetések mind hordozható, gyorsan telepíthető energiaelosztó infrastruktúrát igényelnek. A csúszótalpas vagy pótkocsis dobozos alállomások teljes elosztási képességet biztosítanak minimális helyszín-előkészítés mellett.
| Lépés | Tevékenység | Kulcskérdések és megfontolások |
|---|---|---|
| 1 | Határozza meg a terhelést és a kapacitást | Teljes terhelés (kVA), keresleti tényező, terhelés növekedési előrejelzés 15-20 évre? Méret 70-80%-os terheléshez a tervezett csúcsigény esetén. |
| 2 | Feszültségszintek meghatározása | Rendelkezésre álló MV tápfeszültség? Szükséges LV elosztó feszültség? Szükség van feszültségszabályozásra (OLTC) a terhelés stabilitásához? |
| 3 | A helyszín és a környezet felmérése | Beltéri vagy kültéri? Környezeti hőmérséklet tartomány, magasság, páratartalom, szennyezettségi szint (só, por, vegyszer)? Helyszűke? |
| 4 | Válassza ki a Terméktípust | Tűzvédelmi prioritás → Európai (száraz típusú). Költségvetési korlát / egyszerű védelem → amerikai. Intelligens hálózat / automatizálás → Európai. |
| 5 | Adja meg a szabványokat | Határozza meg a projekt joghatóságára vonatkozó kötelező szabványokat. Adja meg a szükséges tanúsítási jeleket (IEC, ANSI, CE, CCC stb.) az RFQ-ban. |
| 6 | Értékelje a TCO-t | Hasonlítsa össze a teljes birtoklási költséget: tőkeköltség + aktivált üresjárati veszteségek + aktivált terhelési veszteségek + karbantartási költségek az élettartam alatt. |
8. táblázat – Hatlépéses dobozos alállomás-kiválasztási keretrendszer
| Válassza az EURÓPAI TÍPUST, ha… | Válassza az AMERIKAI TÍPUST, ha… |
|---|---|
| – A telepítés beltéri, városi vagy lakott épületek közelében történik – A tűzbiztonsági előírások tiltják az olajjal töltött berendezéseket – Intelligens grid / SCADA integráció szükséges – Magas védelmi diszkrimináció van előírva – A minimális karbantartás prioritás – A hely magas páratartalomnak vagy korrozív légkörnek van kitéve – IEC projekt joghatósága (Európa, Kína, Közel-Kelet, Afrika) |
– A projekt költségvetése korlátozott – A gyors telepítés kritikus fontosságú – Az alkalmazás ipari, külvárosi vagy vidéki kültéri – Fontos a túlterheléstűrés – Egyszerű kezelés általános technikusok által – Hurokfeed MV hálózati topológia használatos – ANSI/IEEE projekt joghatósága (Amerika, Ázsia egyes részei) |
9. táblázat – Gyors kiválasztási útmutató: Európai vs. amerikai típus
Amikor ajánlatkérést (RFQ) ad ki a Lugao Power-nek vagy bármely alállomási beszállítónak, a következő műszaki adatokat kell megadni vagy kérni:
Lugao Power Co., Ltd.egy kínai székhelyű, erősáramú transzformátorok és dobozos transzformátor alállomások speciális gyártója, amely kizárólag a hazai és nemzetközi piacok elektromos elosztóberendezéseinek tervezésére, tervezésére és szállítására összpontosít. A vállalat egyedi termékközpontúsága olyan mélységű műszaki képességeket és gyártási minőségi következetességet tesz lehetővé, amelyet az általános elektromos berendezések beszállítói nem képesek megismételni.
A Lugao a nemzetközi elektromos márkák OEM-partnereként, valamint az EPC-vállalkozók, közművek és ipari fejlesztők közvetlen nagykereskedelmi beszállítójaként működik világszerte. A közvetlen gyári ellátás kiküszöböli az elosztók árrését, és egyenletes minőséget, közvetlen mérnöki hozzáférést és megbízható szállítási teljesítményt biztosít az ügyfelek számára.

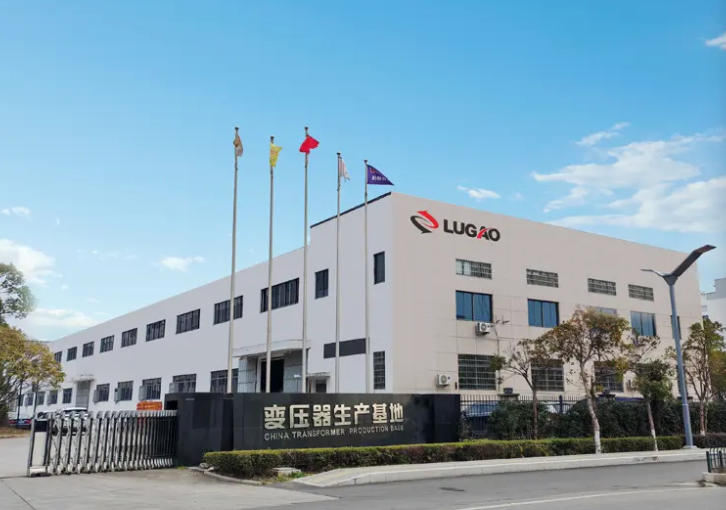

3. ábra – Lugao Power Co., Ltd. gyártó létesítmény
| Termék | Változatok elérhetők | Kapacitás tartomány |
|---|---|---|
| Európai típusú doboz alállomás | VCB / SF₆ RMU / LBS + Száraz típusú vagy olajtranszformátor | 100 kVA – 6300 kVA |
| Amerikai típusú doboz alállomás | Biztosíték+LBS, hurkos előtolás, alátétre szerelhető, olajos transzformátor | 75 kVA – 3750 kVA+ |
| Száraz típusú elosztó transzformátor | SCB sorozat, öntött műgyanta, F1 tűzállósági osztály | 30 kVA – 10 000 kVA |
| Olajba merülő transzformátor | S11/S13/S15 sorozat, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Egyedi / OEM alállomások | Teljes körű mérnöki szolgáltatás, egyedi méretek és minősítések | Projekt specifikáció szerint |
10. táblázat – A Lugao Power termékportfólió áttekintése
| Előny | Leírás |
|---|---|
| Speciális fókusz | A Lugao minden mérnöki erőforrása, tesztüzeme és gyártási folyamata a transzformátor- és alállomási termékekre irányul. Nem hígul fel a szakértelem a független termékvonalakon. |
| Több szabványnak való megfelelés | Az IEC, ANSI/IEEE, GB, CE és CCC tanúsítvánnyal rendelkező termékek, amelyek lehetővé teszik a világszerte gyakorlatilag bármely projektjogrendszerben történő telepítést újratervezés nélkül. |
| Egyedi tervezés | A házon belüli tervezőcsapat teljes körű testreszabást biztosít: nem szabványos feszültségek, szokatlan kapacitások, speciális burkolatanyagok, extrém klímatervezés és intelligens hálózati integráció. |
| Közvetlen gyári árak | Az elosztói árrések megszüntetése 15–25%-os strukturális költségelőnyt biztosít az elosztóhálózatokon keresztül vásárolt egyenértékű termékekhez képest. |
| Bizonyított megbízhatóság | Folyamatos teljes terhelés, magas páratartalom, magas hőmérséklet, só-köd és sivatagi por melletti működésre tervezett és hitelesített termékek. |
| OEM partnerség | Teljes OEM-képesség, beleértve az egyedi adattáblát, a dokumentációt és a csomagolást a fehér címkét igénylő nemzetközi márkájú ügyfelek számára. |
A Lugao Power dobozos alállomásokat és áramtranszformátorokat exportál az ázsiai és csendes-óceáni térségben, a Közel-Keleten, Afrikában, Európában és Amerikában megvalósuló projektekhez. A vállalat több szabványt átfogó megfelelőségi portfóliója, valamint a nemzetközi logisztikai, vámdokumentációs és helyi közmű-engedélyezési követelmények terén szerzett tapasztalata megbízható partnerré teszi a határon átnyúló projektellátásban.
A Lugao Power gyártási és mérnöki tevékenységeit az ISO 9001 alapelvekhez igazodó minőségirányítási rendszer (QMS) szabályozza, amely lefedi a termék teljes életciklusát az anyagbeszerzéstől a szállításon át az értékesítés utáni támogatásig. A QMS dokumentált ellenőrzési eljárásokat tartalmaz az összes kritikus gyártási folyamathoz, a beszállítói minősítéshez, a folyamat közbeni ellenőrzéshez, a nem megfelelőség kezeléséhez és a kalibrált tesztberendezések karbantartásához.
Minden Lugao dobozos alállomáson átesik egy átfogó rutin tesztprogramon a szállítás előtt, beleértve:
| Teszt | Szabvány / Elfogadási kritériumok |
|---|---|
| MV dielektromos (AC-álló) | IEC 62271-1 / ANSI C37: Névleges szigetelési szinten alkalmazva 1 percig – nincs áttörés |
| Kisfeszültségű tápfrekvenciás ellenállás | IEC 61439-1: Névleges szigetelési szint szerint alkalmazva – nincs áttörés |
| Transzformátor rutin tesztek | IEC 60076-1: Tekercsellenállás, feszültségviszony, rövidzárlati impedancia, üresjárati veszteség, terhelési veszteség |
| Szigetelési ellenállás | Az IEC 60076 / IEC 62271 szerint – ellenállás 2500 V DC-n mérve; a gyári alapértékhez képest |
| Védelmi relé működési teszt | Minden védelmi funkció tesztelve a relé koordinációs beállításokkal szemben; utazási idő igazolva |
| Reteszelő funkció tesztje | Minden mechanikus és elektromos reteszelést ellenőriztek, hogy megakadályozzák a helytelen kapcsolási sorrendet |
| Vizuális és méretellenőrzés | Minden alkatrész, címke, kábeljelölés és csatlakozás a jóváhagyott rajz alapján ellenőrizve |
| Olajminta (olajba merülő egységek) | IEC 60296: Dielektromos szilárdság, nedvességtartalom és savasság tesztelve és tanúsítva |
11. táblázat – Rutin tesztprogram Lugao Box alállomásokhoz
Jelentős megrendelések esetén vagy az ügyfelek kérésére a Lugao Power gyári átvételi tesztet (FAT) szervez a létesítményében. A FAT során az ügyfél mérnökei vagy kijelölt ellenőrző ügynökei részt vehetnek az összes rutin elektromos teszten, áttekinthetik az anyag- és alkatrésztanúsítványokat, ellenőrizhetik a méretek megfelelőségét, ellenőrizhetik a minőségi dokumentációt, és megerősíthetik a névtábla pontosságát a szállítás engedélyezése előtt. A teljes FAT tesztjelentések vizsgálati adatokkal, kalibrációs rekordokkal és az ellenőri igazolással a szállítási dokumentációs csomag részeként találhatók.
