Ez a fehér könyv a globális teljesítménytranszformátor-ipar átfogó elemzését mutatja be, a két domináns technológiai kategória – a száraz típusú és az olajbemerített transzformátorok – fókuszált vizsgálatával. Feltárja a mérnöki elveket, az alkalmazások szegmentációját, a nemzetközi szabályozási kereteket, az életciklus-gazdaságtant és a feltörekvő piaci dinamikát. A dokumentum arra is rávilágít, hogy a Lugao Power Co., Ltd., egy kínai székhelyű speciális gyártó hogyan felel meg a kortárs piaci követelményeknek a mérnöki kiválóság, a szigorú minőségbiztosítási rendszerek és az agilis testreszabási képességek révén.
A teljesítménytranszformátorok a modern elektromos hálózatok alapvető infrastruktúráját jelentik. Ahogy az urbanizáció, az ipari terjeszkedés és a megújuló energiaforrások integrációja miatt nő a globális villamosenergia-igény, a fejlett, megbízható és hatékony transzformátortechnológia iránti kereslet egyre kritikusabbá válik. Ez a dokumentum mérnököknek, beszerzési szakembereknek, projektfejlesztőknek, infrastrukturális befektetőknek és energiapolitikai döntéshozóknak szól.
1.1 Definíció és alapfunkció
A teljesítmény transzformátorolyan elektromágneses eszköz, amely az elektromágneses indukció elvén keresztül elektromos energiát továbbít két vagy több áramkör között. Elsődleges célja az elektromos áram átalakítása egyik feszültségszintről a másikra – vagy növeli a feszültséget a nagy távolságú nagyfeszültségű átvitelhez, vagy csökkenti a feszültséget az ipari, kereskedelmi és lakossági fogyasztók számára történő biztonságos elosztás érdekében.
A generátorokkal és motorokkal ellentétben a transzformátorok elsődleges funkciójukban nem tartalmaznak mozgó alkatrészeket, így eredendően megbízhatóak, hosszú élettartamúak és kevés karbantartást igényelnek. A transzformátor működését szabályozó alapvető egyenlet:
V1 / V2 = N1 / N2 = I2 / I1
Ahol V a feszültség, N a primer (1) és szekunder (2) tekercsek fordulatszáma, I pedig az áram. Ez az elegáns kapcsolat lehetővé teszi a feszültségtranszformációs arányok pontos tervezését a teljesítmények széles skáláján.
1.2 Történelmi háttér
A gyakorlati transzformátor feltalálása az 1880-as években William Stanley, Nikola Tesla és mások által jelentős szerepet játszott a váltakozó áramú (AC) energiarendszerek lehetővé tételében. Az első kereskedelmi forgalomba kerülő háromfázisú teljesítménytranszformátort az 1890-es években vezették be, ami felszabadította a villamos energia nagy feszültségű és alacsony áramerősséggel történő, nagy távolságra történő átvitelének lehetőségét – drámaian csökkentve az ellenállási veszteségeket. Azóta a transzformátortechnológia az anyagtudományi fejlesztések, a szigetelésfejlesztések, a digitális felügyelet és az energiahatékonyság optimalizálása révén fejlődött.
1.3 Szerep a modern villamosenergia-infrastruktúrában
Manapság a transzformátorok alkotják minden áramellátó rendszer gerincét. Az erőművek masszív generátor-fokozó transzformátoraitól (GSU) a lakónegyedeket kiszolgáló elosztó transzformátorokig transzformátorok találhatók az elektromos hálózat minden csomópontjában. A közüzemi alállomások általában több nagy teljesítményű transzformátort tartalmaznak, amelyek több tíz vagy száz megavolt-amper (MVA) kapacitást kezelnek.
Ipari létesítmények, kereskedelmi komplexumok, adatközpontok, tranzitrendszerek, offshore platformok és megújuló energiaforrások mind megbízható transzformátormegoldásokon múlnak. A transzformátor típusának, teljesítményének, hűtési módjának, szigetelési osztályának és tartozékainak megválasztása olyan műszaki döntés, amely közvetlenül befolyásolja a hálózat megbízhatóságát, biztonságát, energiahatékonyságát és a hosszú távú üzemeltetési költségeket.
2.1 A piac mérete és növekedési pályája
A transzformátorok globális piaca az elmúlt évtizedben következetes növekedést mutatott, és folyamatosan bővül. Az elöregedő hálózati infrastruktúra cseréje, a feltörekvő gazdaságok gyors villamosítása, a megújuló energiaforrások integrációja és az intelligens hálózatok korszerűsítése miatt a piac az egyik stratégiailag legjelentősebb szegmens az elektromos berendezésiparban.
A kulcsfontosságú piaci mérőszámok közé tartozik a körülbelül 5,5–7%-os összetett éves növekedési ráta (CAGR) 2030-ig, ahol az ázsiai-csendes-óceáni térség jelenti a legnagyobb regionális piacot, amely a globális kereslet több mint 45%-át adja. Kína továbbra is a legnagyobb nemzeti piac, mind a transzformátorok gyártójaként, mind fogyasztójaként.
2.2 A piac fő mozgatórugói
2.3 Regionális piac dinamikája
| Régió | Piaci részesedés | A növekedés hajtóereje | Key Trend |
| Ázsia-csendes-óceáni | ~45% | Urbanizáció | Intelligens hálózat |
| Észak Amerika | ~20% | Hálózati korszerűsítés | Csere |
| Európa | ~18% | Energiaátmenet | Tengeri szél |
| Közel-Kelet és Afrika | ~10% | Villamosítás | Magas hőmérsékletű egységek |
| Latin-Amerika | ~7% | Közüzemi beruházás | Bányászati |
2.4 Versenyképes táj
A globális transzformátorpiacot nagy multinacionális vállalatok és speciális regionális gyártók kombinációja szolgálja ki. A jelentős nemzetközi szereplők közé tartozik az ABB (jelenleg Hitachi Energy), a Siemens, a GE Grid Solutions, a Schneider Electric és az Eaton. Azonban a kínai székhelyű gyártók, például a TBEA, a China XD Group, a CRRC és a szakosodott cégek, mint pl.LugaoPower Co., Ltd.jelentős nemzetközi piaci részesedésre tettek szert a versenyképes árak, a gyors szállítás és a minőségi szabványok javítása révén.
A kínai gyártók ma már a globális transzformátorkereslet jelentős részét biztosítják, különösen Délkelet-Ázsiában, a Közel-Keleten, Afrikában és Latin-Amerikában. A kínai gyártók egyre gyakrabban teljesítik a nemzetközi tanúsítványokat, beleértve az IEC, CE és ANSI/IEEE szabványokat, lehetővé téve a szélesebb körű globális piacra jutást.

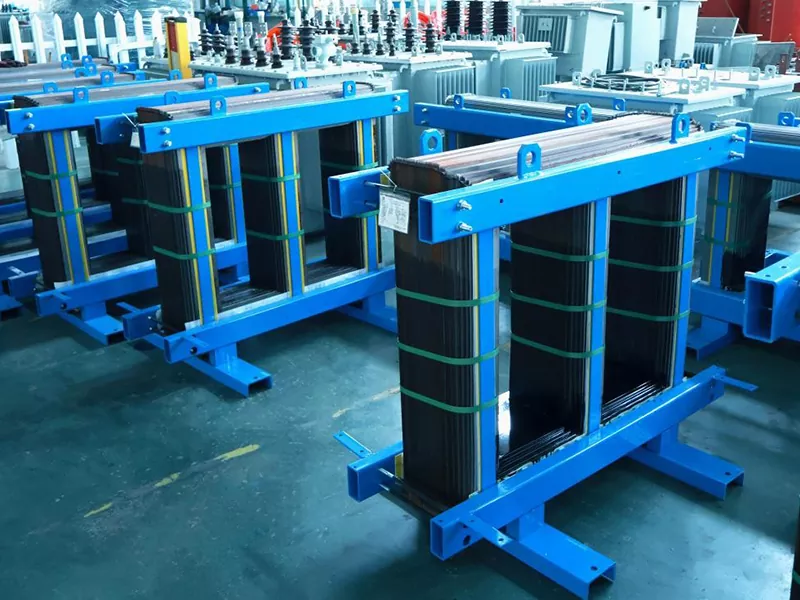

3.1 Mágneses mag kialakítása
A mágneses mag minden transzformátor központi eleme. Alacsony reluktanciájú utat biztosít a primer és szekunder tekercseket összekötő mágneses fluxus számára. A mag kialakítása közvetlenül befolyásolja az üresjárati veszteségeket (vasveszteség), a gerjesztőáramot, az akusztikus zajt és a mechanikai stabilitást.
A modern transzformátormagok hidegen hengerelt, szemcseorientált szilíciumacél (CRGO) rétegelt lemezekből készülnek, amelyeket precízen vágnak és egymásra raknak az örvényáram-veszteségek minimalizálása érdekében. A fejlett konstrukciók amorf acélötvözeteket alkalmazhatnak, amelyek lényegesen alacsonyabb hiszterézis- és örvényáram-veszteséget mutatnak, különösen előnyös az elosztótranszformátorokban, ahol az üresjárati veszteségek folyamatosan halmozódnak fel több évtizedes működés során.
3.2 Tekercselés tervezése és szigetelőrendszerei
A tekercsek oxigénmentes réz- vagy alumíniumvezetőkből készülnek, amelyeket tekercsekké alakítanak ki, amelyeket pontosan feltekernek a szükséges fordulatszám, áramsűrűség és impedancia eléréséhez. A nagyfeszültségű tekercseknél általában rétegtekercselést vagy lemeztekercselést alkalmaznak, míg az alacsony feszültségű tekercseknél gyakran fóliát vagy spirális konstrukciót használnak.
A szigetelőrendszerek transzformátortípusonként változnak. Az olajba merülő transzformátorok elsődleges szilárd szigeteléseként olajjal impregnált papírt (nátronpapír vagy termikusan javított papír) használnak, amelyet préskarton korlátok egészítenek ki, valamint ásványolajat hűtőfolyadékként és dielektrikumként egyaránt. A száraz típusú transzformátorok öntött műgyanta (epoxi) vagy nyitott tekercsű üvegszál erősítésű szigetelőrendszereket használnak, amelyek folyékony dielektrikum nélkül kiválóan ellenállnak a nedvességnek, a pornak és a szennyeződéseknek.
3.3 Hűtés és hőkezelés
A hőkezelés a transzformátortervezés egyik legkritikusabb szempontja. A túlzott hőmérséklet felgyorsítja a szigetelés öregedését, növeli a veszteségeket, és végső soron csökkenti a transzformátor élettartamát. A transzformátorokat hűtési módszerük szerint osztályozzák az olaj típusú szabványos ONAN/ONAF/OFAF, a száraz típusú egységek AN/AF jelöléseivel.
| Hűtőkód | Leírás |
| ONAN | Olaj Természetes Levegő Természetes |
| ONAF | Olaj Natural Air Forced |
| OFAF | Olajerős légierő |
| AN | Természetes levegő |
| AF | Légierő |
3.4 Rövidzárlat-ellenállási képesség
Az erősáramú transzformátoroknak túl kell viselniük a csatlakoztatott elektromos hálózatban fellépő rövidzárlatok során keletkező hatalmas elektromágneses erőket. A várható rövidzárlati áramok elérhetik a névleges áram 20-25-szörösét, és az áram négyzetével arányos erőket hoznak létre. A robusztus mechanikai kialakítás – beleértve a merevített tekercselést, a szoros tekercselés geometriájának szabályozását és a szerkezeti kerettervezést – elengedhetetlen az ellenálló képesség biztosításához.
Az IEC 60076-5 vagy az IEEE C57.12 szabvány szerinti rövidzárlati vizsgálat a transzformátor mechanikai és termikus integritását hibaállapotok esetén érvényesíti. Ez a vizsgálat az egyik legszigorúbb képesítési követelményt képviseli az erőgép-iparban.

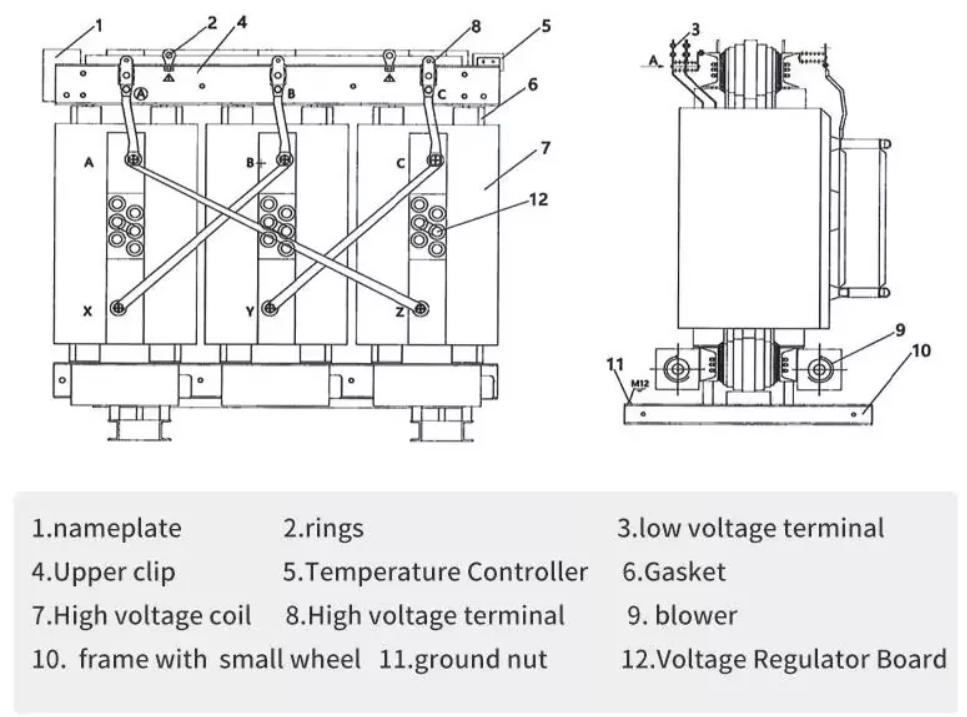

A száraz típusú transzformátorok folyékony dielektrikumok helyett levegős és szilárd szigetelőanyagokat – elsősorban epoxigyantát vagy üvegszál-erősítésű rendszereket – használnak. A tekercsek vagy epoxigyantába öntöttek (öntött gyanta száraz típusú, vagy CRT), vagy üvegszálba burkolt vezetőkkel vannak feltekerve, és gyantával vagy lakkal vákuumnyomással impregnált (VPI). Az öntöttgyanta száraz típusú transzformátorok, a legelterjedtebb modern változat, teljesen bezárják a tekercseket epoxigyanta és ásványi töltőanyag keverékébe, jellemzően vákuumöntési körülmények között az üregek megszüntetése érdekében. Az eredmény egy robusztus, zárt, önkioltó szigetelőrendszer, amely nem igényel folyékony hűtőfolyadékot, és eredendően tűzálló.
A száraz típusú transzformátorok az előnyben részesített választások mindenhol, ahol az emberek közelsége vagy az érzékeny szerkezetek miatt az olajmentes működés prioritást élvez. A fő alkalmazási ágazatok közé tartoznak a városi alállomások kereskedelmi és irodaépületekben, kórházak és egészségügyi létesítmények, szállodák és vendéglátó komplexumok, vasútállomások és metrórendszerek, tisztatér-igényű gyártóüzemek, adatközpontok és távközlési létesítmények, megújuló energia átalakító állomások és tengeri hajók energiarendszerei.
Legfontosabb specifikáció: Lugao száraz típusú transzformátorok
A Lugao Power Co., Ltd. száraz típusú transzformátorokat gyárt öntött gyantával (CRT) és vákuumnyomással impregnált (VPI) konfigurációkban. A szabványos besorolások 25 kVA-tól 16 000 kVA-ig terjednek, a primer feszültség 35 kV-ig. A termékek megfelelnek az IEC 60076-11, GB/T 10228, CE és CCC szabványoknak. Egyedi tokozási osztályok, fokozatkapcsolók, hőmérséklet-figyelő rendszerek és kényszerlevegős hűtési frissítések állnak rendelkezésre.

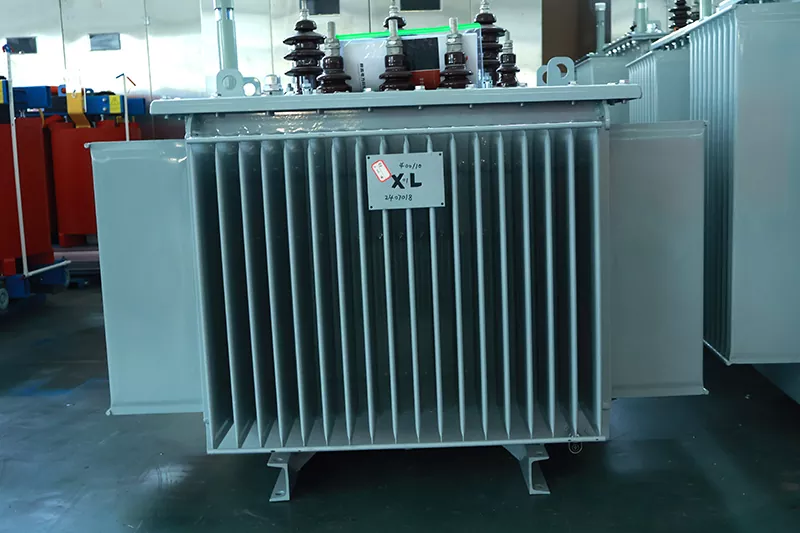

Az olajba merülő teljesítménytranszformátorok ásványi transzformátorolajat (vagy alternatív dielektromos folyadékokat, például szintetikus észtereket vagy természetes észterolajokat) használnak elsődleges szigetelőközegként és fő hűtőközegként. A transzformátor aktív része – amely a magot és a tekercseket tartalmazza – teljesen elmerül ebben a dielektromos folyadékban egy lezárt acéltartályban. A magban és a tekercsekben keletkező veszteségekből származó hőt az olajba vezetik, majd radiátorpaneleken, hullámkarton tartályfalakon vagy hűtőcsöveken keresztül a környező levegőbe vezetik.
Az olajból származó rendkívül hatékony hőátadás, valamint az ásványolaj kiváló dielektromos és szigetelő tulajdonságainak kombinációja lehetővé teszi, hogy az olajbemerített transzformátorok nagyon nagy teljesítménysűrűséget érjenek el, így a választott technológia a nagy kapacitású alkalmazásokhoz és kültéri telepítésekhez az elosztástól (11–33 kV) az extramagas feszültségig (750 kV és magasabb) feszültségosztályokon keresztül.
A növekvő környezettudatosság felkeltette az érdeklődést a biológiailag lebomló és tűzálló dielektromos folyadékok iránt az olajba merülő transzformátorokhoz. A növényi olajokból származó természetes észterfolyadékok 95%-ot meghaladó biológiai lebonthatóságot és lényegesen magasabb tűzpontot kínálnak (300°C feletti, míg az ásványolaj esetében kb. 145°C). A szintetikus észter folyadékok hasonló előnyöket kínálnak szélesebb hőmérsékleti tartományban. Ezeket a folyadékokat egyre gyakrabban írják elő transzformátorokhoz ökológiailag érzékeny helyek közelében, épületeken belül vagy magas tűzveszélyes zónákban.
Olajmerített transzformátorokdominálnak a kültéri közüzemi alállomások, a nagyfeszültségű összekapcsolási pontok, az ipari áramellátások, a bányászati tevékenységek, az olaj- és gázipari létesítmények, a víz- és hőerőművek, a megújuló energia gyűjtőállomások és a nagyfeszültségű egyenáramú (HVDC) átalakító állomások. A nagy hatásfok, a túlterhelési képesség és a versenyképes költség nagy besorolású kombinációja a közüzemi méretű energiainfrastruktúra globális szabványává teszi őket.
Legfontosabb specifikáció: Lugao olajba merülő transzformátorok
A Lugao Power Co., Ltd. 10 kVA és 50 MVA közötti olajbemerítésű transzformátorokat gyárt 3,3 kV és 110 kV közötti primer feszültséggel. A termékek között megtalálhatók az S11 és S13 sorozat szabványos hatékonysági egységei, valamint az alacsony veszteségű amorf magváltozatok. Minden egység megfelel az IEC 60076, GB 1094 és az ügyfél által meghatározott nemzetközi szabványoknak. Az opciók közé tartozik az OLTC, DETC, védelmi relé integráció, gázrelé, hőmérséklet-figyelők és egyedi tartálykonfigurációk.
| Paraméter | Száraz típusú (CRT) | Olajba merülő | Döntési tényező |
| Maximális feszültség | 36 kV-ig | 1100 kV-ig | Magas feszültség: Az olaj nyer |
| Maximális besorolás | ~20 MVA-ig | 1500 MVA-ig | Nagy kapacitás: nyer az olaj |
| Tűzbiztonság | Kiváló (F1/F0) | Elzárást igényel | Beltéri: Száraz nyer |
| Karbantartás | Nagyon alacsony | Mérsékelt (olajellenőrzések) | Könnyű: a száraz nyer |
| Költség MVA-nként | Magasabb | Alacsonyabb | Költségvetés: nyer az olaj |
| Környezeti kockázat | Egyik sem | Olajszennyezés lehetősége | Eco: Száraz nyer |
| Zajszint | 55–70 dB(A) | 45–60 dB(A) | Csendes zónák: Az olaj nyer |
| Túlterhelési kapacitás | Korlátozott | Kiváló | Csúcsok: Az olaj nyer |
| Nedvességállóság | Kiváló (lezárt) | Jó (lezárt tartály) | Páratartalom: A száraz nyer |
| Telepítési sebesség | Gyors (nincs olajtöltés) | Lassabb (olajtöltés) | Sebesség: Száraz nyer |
A transzformátor-szabványok meghatározzák azokat a minimális teljesítmény-, biztonsági- és vizsgálati követelményeket, amelyeknek a termékeknek meg kell felelniük ahhoz, hogy elektromos árammal való használatra alkalmasnak lehessenek tekinteni. Az elismert nemzetközi szabványoknak való megfelelés előfeltétele a projekt jóváhagyásának, a hálózati csatlakozásnak, a finanszírozásnak és a szabályozott piacokra történő exportnak. Ezenkívül biztosítékot nyújt a vásárlóknak az állandó minőségre és a későbbi berendezésekkel való kompatibilitásra.
A tervezési szabványoknak való megfelelésen túl a meghatározott piacokra szánt transzformátorok terméktanúsítványt igényelnek elismert testületektől. A CE-jelölés kötelező az Európai Gazdasági Térségbe belépő berendezéseknél, bizonyítva a kisfeszültségű irányelvnek és az elektromágneses összeférhetőségről szóló irányelvnek való megfelelést. A Kínában értékesített berendezésekhez CCC (Kína kötelező tanúsítás) szükséges. A KEMA, a TUV, az UL vagy a CSA Labs által végzett, harmadik fél általi tesztelést konkrét projektspecifikációk vagy magasabb szintű biztosítási követelményekkel rendelkező végfelhasználók írhatják elő.
Lugao megfelelőségi állapota
A Lugao Power Co., Ltd. az összes terméket az IEC 60076 sorozat, a GB 1094, a GB/T 10228, az ANSI/IEEE C57 és a brit szabványok szerint tervezi és gyártja. A termékek CE és CCC tanúsítvánnyal rendelkeznek. A gyári minőségirányítás ISO 9001:2015 tanúsítvánnyal rendelkezik. Az ANSI, BS vagy AS/NZS szabványok egyedi tervezése kérésre elérhető exportprojektekhez.
A világszínvonalú transzformátorgyártás szigorú minőségirányítást igényel a gyártás minden szakaszában. A beérkező anyagok ellenőrzésétől a végső gyári átvételi tesztelésig a fegyelmezett minőségbiztosítási rendszer az egyetlen megbízható garancia a következetes terepi teljesítményre. A vezető gyártók ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszereket valósítanak meg, amelyeket folyamatspecifikus minőségi tervek, a kritikus paraméterek statisztikai folyamatszabályozása (SPC), valamint az anyagok és a vizsgálati eredmények teljes nyomon követése egészítenek ki.
A transzformátor minősége végső soron az alapanyagok minőségét tükrözi. A bejövő minőség-ellenőrzési (IQC) vizsgálatnak alávetett legfontosabb beérkező anyagok közé tartoznak a szilíciumacél laminátumok (vastagság, mágneses permeabilitás és magveszteség alapján), réz- vagy alumíniumvezetők (ellenőrzött tisztaságra, méretekre és elektromos vezetőképességre), epoxigyanta-rendszerek és keményítők a CRT-konstrukciókhoz (viszkozitás, gélidő és mechanikai tulajdonságok), nedvességállóság, papírméret-szilárdság és mechanikai tulajdonságok). és transzformátor ásványolaj (dielektromos szilárdság, nedvességtartalom, savasság és oldott gáz elemzése olajba merülő egységeknél).
| Rutin teszt | Cél |
| Aránymérés | Ellenőrzi a fordulatszám pontosságát az adattábla specifikációihoz képest |
| Vektorcsoport és fáziseltolódás ellenőrzése | Megerősíti a tekercscsatlakozásokat és a polaritást |
| Impedancia feszültség és terhelési veszteség mérése | Érvényesíti a szivárgási impedanciát és a rézveszteséget névleges áramerősség mellett |
| Üresjárati veszteség és üresjárati árammérés | Érvényesíti a magveszteséget és a mágnesezési áramot névleges feszültség mellett |
| Alkalmazott feszültségállósági vizsgálat | Ellenőrzi a tekercsek szigetelésének integritását a talajjal szemben és a tekercsek között |
| Indukált feszültségállósági vizsgálat | Ellenőrzi a belső szigetelési képességet emelt frekvenciájú feszültség alatt |
| Szigetelési ellenállás mérés | Ellenőrzi a szigetelés általános állapotát és a nedvességérzékenységet |
A transzformátor veszteségei, bár százalékban kifejezve kicsik (jellemzően a névleges teljesítmény 0,5–1,5%-a), a globális telepített bázison hatalmas összegekre halmozódnak fel. Becslések szerint a transzformátorok veszteségei a teljes globális villamosenergia-termelés körülbelül 1–2%-át teszik ki, ami évente több száz milliárd kilowattórát jelent. Egy 25–40 éves élettartamú egyedi transzformátor esetében akár 10%-os veszteségcsökkenés is jelentős energiaköltségeket takarít meg az életciklus során.
Az Európai Unió (Környezetbarát tervezési Irányelv), az Egyesült Államok (DOE hatékonysági szabványok), és egyre inkább Ázsia szabályozó hatóságai kötelező minimális hatékonysági szabványokat állapítottak meg a teljesítmény- és elosztótranszformátorokra. Ezek az előírások fokozatosan szigorodnak, kereskedelmi kényszert teremtve a gyártók és a vásárlók számára, hogy előnyben részesítsék az alacsony veszteségű terveket.
A transzformátor veszteségei két elsődleges kategóriából állnak. Az üresjárati veszteségek (más néven vas- vagy magveszteségek) akkor lépnek fel, amikor a transzformátor feszültség alatt van, függetlenül a terhelési szinttől. Ezeket a mágneses magban lévő hiszterézis és örvényáramok okozzák, és minimalizálják a kiváló minőségű szemcse-orientált szilíciumacél, a laminátumok precíz lézeres beírása, a lépcsőzetes magszerelési technikák, valamint a prémium kivitelben az amorf acélötvözetek használata (amelyek 70–80%-kal csökkentik az üresjárati veszteségeket a hagyományos CR-hez képest).
A terhelési veszteségek (más néven réz- vagy rövidzárlati veszteségek) arányosak a terhelési áram négyzetével, és a tekercsek ellenállásos melegedéséből származnak. Az optimalizált tekercsgeometria, az alacsonyabb ellenállású vezetők és a fejlett transzponálási technikák révén csökkenthetők a terhelés alatti tekercsek szórt és örvényveszteségei.
Egy teljesítménytranszformátor kezdeti vételára csak az egyik összetevője a teljes életciklus-költségének. A kizárólag a vételárra összpontosító beszerzési csapatok azt kockáztatják, hogy alábecsülik a transzformátorok tulajdonlásának valódi gazdasági terheit. A teljes tulajdonlási költség (TCO) szigorú elemzése figyelembe veszi az összes költséget a specifikációtól a beszerzésen át a telepítésen, üzemeltetésen, karbantartáson át az esetleges leszerelésig.
| TCO komponens | Megfontolások |
| Vételár | Eszközköltség, gyári átvételi vizsgálat, dokumentáció és csomagolás |
| Szállítás és logisztika | Nemzetközi szállítás, vámok, belföldi szállítás és biztosítás |
| Telepítés és üzembe helyezés | Terület előkészítés, mélyépítés, kábelcsatlakozások, olajtöltés (olajegységek), üzembe helyezés |
| Terhelés nélküli veszteség költsége (tőkésített) | Aktivált veszteség módszerrel értékelve: A × üresjárati veszteség (kW) a tervezett élettartam alatt helyi energiaköltség mellett |
| Terhelési veszteség költsége (tőkésített) | B × Terhelési veszteség (kW) névleges terhelés mellett, a tervezési élettartam alatt diszkontált |
| Fenntartási költség | Olajvizsgálat és olajcsere (olajegységek), tömítések karbantartása, hűtőrendszer karbantartása és fokozatkapcsoló szervizelése |
| Felügyelet és védelem | Digitális felügyeleti rendszerek, relévédelem, SCADA integráció |
| Leszerelés és ártalmatlanítás | Olaj ártalmatlanítása vagy újrahasznosítása (olajegységek), transzformátormag és tekercs újrahasznosítása |
Az energiaipar a transzformátorpályázatokat általában az aktivált veszteség módszerével, más néven A&B faktor módszerrel értékeli. A teljes értékelt költség kiszámítása a következőképpen történik:
TEC = beszerzési ár + (A × P0) + (B × Pk)
Ahol P0 üresjárati veszteség (kW), Pk terhelési veszteség névleges áramerősség mellett (kW), A az üresjárati veszteségek aktivált költsége ($/kW, 24 órás üzemidőt tükröz), B pedig a terhelési veszteségek aktivált költsége ($/kW, ami a munkaciklust és a terhelési tényezőt tükrözi). Ezzel a kerettel a névértéken olcsóbbnak tűnő transzformátor élettartama során drágábbnak bizonyulhat a nagyobb energiaveszteség miatt.
A generátorfokozó transzformátorok (GSU) az áramfejlesztők kimenő feszültségét (jellemzően 11–22 kV) átviteli feszültségszintekre (110 kV, 220 kV, 500 kV vagy magasabb) alakítják át a nagy távolságú tömeges energiaszállításhoz. Ezek a transzformátorok az energiarendszer legnagyobb és legkritikusabb elektromos berendezései közé tartoznak, névleges teljesítményük általában 100 MVA és 1000 MVA között van. Az autotranszformátorok összekapcsolják az átviteli hálózat különböző feszültségszintjeit, rugalmas energiaáramlás-kezelést biztosítva.
A nehézipar az egyik legigényesebb transzformátor-alkalmazási környezet. Az acélgyárak, alumíniumkohók, cementgyárak, vegyi feldolgozó létesítmények és bányászati műveletek olyan transzformátorokat igényelnek, amelyek képesek ellenállni a magas harmonikus tartalomnak, a gyakori terhelésingadozásoknak és a kihívást jelentő környezeti feltételeknek, beleértve a magas hőmérsékletet, a port, a vibrációt és a korrozív atmoszférát. Az ipari transzformátorok gyakran egyedi tervezésűek speciális szigetelési kezelésekkel, fokozott rövidzárlati ellenállással és elhangolt harmonikus szűréssel.
A napelemes fotovoltaikus és szélenergia-termelés robbanásszerű növekedése új transzformátor-alkalmazási követelményeket teremtett. A napelemes üzemeknek inverteres transzformátorokra vagy sztringszintű emelőtranszformátorokra van szükségük, amelyek az egyenáramú inverter kimenetét középfeszültségre konvertálják a gyűjtéshez. A szélturbina-transzformátoroknak, amelyeket a turbina gondolában vagy az alapnál helyeznek el, ki kell bírniuk a szélgenerációra jellemző mechanikai rezgéseket, hőciklusokat és harmonikus terheléseket.
A tengeri szélerőművek különösen szigorú követelményeket támasztanak, a platformra szerelt transzformátorok sósvíznek vannak kitéve, korlátozott karbantartási hozzáférés és korlátozott hely. Ezekben a kihívásokkal teli környezetekben mind a száraz típusú (gondolarendszerekhez), mind a speciális olajba merülő egységeket (a tengeri platformalállomásokhoz) alkalmazzák.
A sokemeletes irodatornyok, bevásárlóközpontok, szállodák, kórházak, egyetemek és adatközpontok középfeszültségű száraz típusú transzformátorokra támaszkodnak, hogy a hálózati tápfeszültséget a használható épületfeszültségre (a világ nagy részén 380/220 V) csökkentsék. Az öntöttgyanta száraz típusú transzformátorok tűzbiztonsági jellemzői, alacsony karbantartási igénye és kompakt méretei domináns választássá teszik ezeket az alkalmazásokat.
A Lugao Power Co., Ltd. egy professzionális transzformátorgyártó és -szállító, amelynek székhelye Kínában található, és szakosodott a száraz típusú és olajba merülő teljesítménytranszformátorok tervezésére, tervezésére és gyártására. Az a küldetés, hogy megbízható, kiváló minőségű elektromos megoldásokat szállítson a hazai és nemzetközi piacokra, a Lugao a műszaki precizitáson, a gyártási fegyelemen és az ügyfélközpontú kiszolgáláson alapuló hírnevet szerzett.
A diverzifikált elektromos berendezések konglomerátumaitól eltérően a Lugao kizárólagosan a teljesítménytranszformátorokra való összpontosítása mélyreható műszaki szakértelmet, folyamatos folyamatfejlesztést és osztatlan mérnöki figyelmet tesz lehetővé termékportfóliójában. Ez a specializáció közvetlenül a termékminőségben, az alkalmazási ismeretekben és a rugalmas ügyfélszolgálatban nyilvánul meg.
| Termékkategória | Leírás |
| Száraz típusú öntött gyanta transzformátorok | Öntött gyanta (CRT) kivitel, 25 kVA-tól 16 000 kVA-ig, 35 kV-ig primer, IEC 60076-11 / GB/T 10228 kompatibilis |
| Száraz típusú VPI transzformátorok | Vákuumos nyomással impregnált, nyitott tekercses kivitel szellőztetett beltéri alkalmazásokhoz |
| Olajba merülő elosztó transzformátorok | 10 kVA - 10 MVA, 3,3 kV - 35 kV, szabványos S11/S13 sorozat, alacsony veszteségű amorf mag opciók |
| Olajba merülő teljesítménytranszformátorok | 50 MVA-ig, 110 kV osztály, alállomási és ipari áramellátáshoz |
| Egyedi és speciális transzformátorok | Aknaüzemi, tengeri minőségű, magas hőmérsékletű környezeti, harmonikusálló vagy egyéb speciális konfigurációk |
A Lugao gyártóüzeme a száraz típusú és az olajba merülő transzformátorok gyártására szolgáló, erre a célra épített gyártósorokkal van felszerelve, beleértve a tekercselő gépeket, a magvágó és rakodó berendezéseket, a gyantaöntő és keményítő kemencéket, az olajfeldolgozó és vákuumtöltő rendszereket, valamint egy átfogó elektromos tesztlaboratóriumot. A mag laminálások, tekercsek és tartályszerelvények házon belüli gyártása biztosítja a teljes minőség-ellenőrzést és az egyedi igényekre való gyors reagálást.
A Lugao minőségirányítási rendszere ISO 9001:2015 tanúsítvánnyal rendelkezik, amely lefedi a tervezési, beszerzési, gyártási, tesztelési és az értékesítés utáni szolgáltatási folyamatokat. A cég egy teljesen felszerelt tesztlaborral rendelkezik, amely képes elvégezni az IEC 60076 és a GB szabványsorozat által megkövetelt összes rutin- és típusvizsgálatot. A vizsgálati adatokat digitálisan rögzítjük, és nyomon követhetőek az egyes transzformátorok sorozatszámai, amelyek támogatják a teljes termékdokumentációt az export és a projekt üzembe helyezési követelményeihez.
A Lugao transzformátorokat Délkelet-Ázsia, Közel-Kelet, Afrika, Kelet-Európa és Latin-Amerika projektjeinek szállították. A nemzetközi projektek tapasztalatai kiterjednek a megújuló energia gyűjtő alállomásokra, az ipari létesítmények energiarendszereire, az infrastruktúra villamosítási programjaira és a kereskedelmi épületek MV/LV telepítéseire. A Lugao exportképessége magában foglalja az ügyfelek által meghatározott nemzetközi szabványoknak való megfelelést, a harmadik fél által végzett ellenőrzési szállásokat és a teljes exportdokumentációs csomagokat.
A szabványos katalógus transzformátorok lefedik a legtöbb általános alkalmazási követelményt. Az ipari, infrastrukturális és áramtermelési projektek jelentős része azonban olyan transzformátorokat igényel, amelyek eltérnek a katalógus specifikációitól. A Lugao házon belüli mérnöki csapata támogatja a teljes testreszabást az összes kulcsfontosságú paraméter tekintetében, beleértve a névleges teljesítményt (kVA/MVA), a feszültségarányt, a vektorcsoportot, az impedanciafeszültséget, a szigetelési osztályt, a hűtési módot, a ház IP-besorolását, a hőmérséklet-felügyeletet, a fokozatkapcsoló típusát (DETC/OLTC) és a fizikai méreteket.
Az export- és projekt-beszállító transzformátorokat átfogó dokumentációs csomaggal szállítjuk, amely tartalmazza a vizsgálati tanúsítványokat (rutin és típus), méretrajzokat, szerelési és karbantartási kézikönyveket, adattábla ütemtervet, minőségellenőrzési jegyzőkönyveket, az elsődleges alkatrészek anyagtanúsítványait és megfelelőségi tanúsítványokat (CE, CCCvagy az ügyfél által megadott harmadik fél tanúsítványa).
A Lugao közvetlen gyári ellátási modellt működtet, amely kiküszöböli a közvetítő árréseket, és lehetővé teszi a versenyképes árképzést, valamint a mérnöki, gyártási és minőségi funkciókhoz való közvetlen hozzáférést. Az ügyfelek hasznot húznak a mérnöki és gyártási csapatokkal való közvetlen kommunikációból, az átlátható gyártási folyamatfrissítésekből, valamint az időérzékeny projektek gyártási ütemezésének befolyásolásából.
A szabványos termékek átfutási ideje 4 és 12 hét között van, az értékeléstől, összetettségtől és az aktuális gyártási terheléstől függően. A nem szabványos specifikációjú, egyedi tervezésű transzformátoroknak általában 10–18 hét kell a megrendeléstől a kiszállításig. A Lugao pufferkészlet-programot tart fenn a nagy volumenű szabványos minősítésekhez, amely lehetővé teszi a sürgős igények gyors teljesítését.
Az összes Lugao transzformátort nemzetközi szállításhoz csomagolják, fából készült ládával, nedvességelnyelő szárítóanyag-csomagokkal, nitrogénnyomással az olajba merülő egységekhez szállítás közben, és ütközésjelző címkékkel. A szállítási lehetőségek közé tartozik a teljes konténerrakomány (FCL) tengeri fuvarozás, a konténernél kisebb rakomány (LCL) konszolidáció, valamint a légi fuvarozás kis sürgős szállítmányokhoz. A Lugao kapcsolatot tart fenn tapasztalt szállítmányozókkal a fő exportútvonalakon.
A Lugao elkötelezettsége túlmutat a termék szállításán. A műszaki támogatás a teljes telepítési és üzembe helyezési szakaszban rendelkezésre áll, mérnöki útmutatást ad a transzformátor telepítéséhez, az olajtöltés és az üzembe helyezés ellenőrzéséhez, a védelmi relé beállítási ajánlásait, valamint az olajba merülő egységek kezdeti oldott gáz elemzését (DGA). A jótállás és a pótalkatrészek elérhetősége a szabványos szállítási csomag részét képezi.
A digitális érzékelők, a kommunikációs interfészek és az adatelemzés teljesítménytranszformátorokba való integrálása alapvető fejlődést jelent a hálózati eszközkezelésben. Az intelligens transzformátorok az olaj hőmérsékletének, a tekercselési hőmérsékletnek, az oldott gáz szintjének, a részleges kisülési aktivitásnak, az olajminőségi paramétereknek és a terhelési áramnak a folyamatos monitorozásával vannak felszerelve. Az adatok IEC 61850 vagy IoT-protokollokon keresztül továbbíthatók az eszközkezelési platformokhoz, lehetővé téve a prediktív karbantartási algoritmusok számára a kialakuló hibák azonosítását hetekkel vagy hónapokkal a hiba előtt. A digitális felügyelet drámaian csökkenti a váratlan meghibásodások kockázatát, meghosszabbítja a transzformátor élettartamát azáltal, hogy megelőzi a túlterhelést vagy túlfeszültséget, és optimalizálja a karbantartási intervallumokat. A transzformátorok piacán az intelligens felügyelet gyorsan elterjedt, különösen a kritikus hálózati eszközök és a flották esetében, ahol a központi távfelügyelet helyettesítheti a gyakori kézi ellenőrzéseket.
A hagyományos transzformátor szigetelés – olajjal impregnált nátronpapír és ásványolaj – maximális folyamatos hőmérsékleti besorolása 98°C (hotspot). A termikusan javított papír ezt körülbelül 110 °C-ra növeli, míg a poliamid (aramid) szigetelőrendszerek 140 °C-on vagy magasabb hőmérsékleten is működhetnek. A magas hőmérsékletű szigetelőrendszerek lehetővé teszik a transzformátorok magasabb szintre történő terhelését egy adott fizikai méret mellett, csökkentve ezzel az egy MVA-ra jutó tőkeköltséget, vagy csökkentett hőmérsékleten, azonos besorolás mellett, jelentősen meghosszabbítva a szigetelés élettartamát.
Az amorf fémötvözetek, amelyeket az olvadt acél gyors kioltásával állítanak elő, rendezetlen atomszerkezetet mutatnak, amely drámaian csökkenti a mágneses veszteségeket a hagyományos szemcseorientált szilíciumacélhoz képest. Az amorf magos elosztótranszformátorok üresjárati veszteségei 70–80%-kal alacsonyabbak, mint a hagyományos kiviteleknél, ami lenyűgöző energiahatékonysági előnyt kínál. Ahogy az amorf és a hagyományos magok közötti különbségek csökkennek, és az energiahatékonysági előírások szigorodnak, az amorf magos transzformátorok egyre nagyobb piaci részesedést szereznek az elosztási alkalmazásokban világszerte.
Az egyetemek, nemzeti laboratóriumok és vezető gyártók kutatási és fejlesztési programjai továbbfejlesztik a szilárdtesttranszformátor (SST) koncepcióját, amely a hagyományos kisfrekvenciás mágneses transzformátort egy nagyfrekvenciás teljesítményelektronikai átalakító fokozattal váltja fel. Az SST-k galvanikus leválasztást, kétirányú teljesítményáramlást, szabályozható feszültség- és frekvenciaátalakítást, valamint meddőteljesítmény-kompenzációt kínálnak egyetlen eszközben. Bár még nem kerültek kereskedelmi forgalomba közüzemi méretekben, az SST-k intenzív kutatási érdeklődést váltanak ki az olyan alkalmazások iránt, mint az LVDC mikrohálózatok, az elektromos járművek töltése és a rugalmas AC/DC hálózatok összekapcsolása.
A tengeri szélenergia-ipar növeli az extrém tengeri környezetben működő transzformátorok iránti keresletet, ideértve a sópermettel szembeni ellenállást, a kompakt lábnyomokat a gondolák és a platformok felszereléséhez, a fokozott szeizmikus ellenállást, és egyes koncepciótervekben a teljes tenger alatti működést 1000 métert meghaladó mélységben. A tenger alatti transzformátortechnológia aktív fejlesztési terület, amelyet a mélytengeri olaj- és gázfeldolgozás villamosítása és a tengeri szélenergia vezérel.
A teljesítménytranszformátorok a modern elektromos civilizáció alapját képező nélkülözhetetlen technológia. Megbízhatóságuk, hatékonyságuk és hosszú élettartamuk közvetlenül befolyásolja az energiarendszerek gazdaságosságát és fenntarthatóságát világszerte. A száraz típusú és az olajba merülő technológia közötti választás nem bináris, hanem kontextusfüggő, a feszültségszint, a teljesítmény, a telepítési környezet, a tűzbiztonsági követelmények, a karbantartási filozófia és az életciklus-költség-célok vezérlik. A transzformátorok globális piaca folyamatosan bővül, a megújuló energiaforrások integrációja, az urbanizáció, az ipari növekedés és a hálózatok modernizációja miatt. A kínai székhelyű gyártók, köztük az olyan szakosodott cégek, mint a Lugao Power Co., Ltd., egyre jelentősebb szerepet játszanak ennek az igénynek a kielégítésében, és nemzetközileg megfelelő termékeket kínálnak versenyképes áron, mérnöki kifinomultság és minőségbiztosítás terén.
A transzformátorszállítókat értékelő beszerzési csoportok számára a Lugao Power Co., Ltd. lenyűgöző ajánlatot kínál: kizárólagos összpontosítás a teljesítménytranszformátorokra, mélyreható tervezési képesség mind a száraz típusú, mind az olajba merülő termékcsaládokon, a nemzetközi szabványoknak való szigorú megfelelés, a közvetlen gyári szállítás átlátható minőségi dokumentációval, valamint a sikeres nemzetközi projektek megvalósítása. A Lugao a műszaki szakértelem, a minőség iránti elkötelezettség és a versenyképes árképzés kombinációja erős partnerré teszi a projektek számos iparágban és földrajzi területen.
