Cikk összefoglaló
Kiválasztásnagyfeszültségű kapcsolóberendezésnem csak a feszültségszintek összehangolásáról szól. Sok projekttulajdonos, villanyszerelő, üzemvezető és beszerzési csapat számára az igazi aggodalom az, hogy a berendezés csökkenti-e a kimaradás kockázatát, leegyszerűsíti-e az ellenőrzést, megvédi-e a kezelőket, és megfelel-e a helyszíni feltételeknek anélkül, hogy hosszú távú karbantartási problémákat okozna. Ez a cikk elmagyarázza, hogyan értékelhető a nagyfeszültségű kapcsolóberendezések gyakorlati projektszempontból, beleértve a szigetelés típusát, a biztonsági tervezést, az alkalmazási környezetet, a karbantartási tervezést, a testreszabást és a szállítói támogatást. Azt is tárgyalja, hogyanLugao Power Co., Ltdmegbízható kapcsolóberendezési megoldásokkal támogatja az ipari, közmű-, infrastrukturális és kereskedelmi áramelosztási projekteket.
Tartalomjegyzék
- Blogvázlat
- Miért küzdenek a vásárlók a nagyfeszültségű kapcsolóberendezések kiválasztásakor?
- Milyen szerepet tölt be a nagyfeszültségű kapcsolóberendezés az energiarendszerben?
- Milyen típusú nagyfeszültségű kapcsolóberendezések felelnek meg a különböző helyszíni feltételeknek?
- Milyen műszaki jellemzőket kell a vásárlóknak ellenőrizniük rendelés előtt?
- Hogyan javíthatja a kapcsolóberendezés tervezése a kezelő biztonságát?
- Hogyan kell a karbantartási igényeknek befolyásolniuk a vásárlási döntést?
- Hol használják általában a nagyfeszültségű kapcsolóberendezéseket?
- Miért számít olyan sokat a beszállítói képesség?
- Vevői ellenőrzőlista
- GYIK
- Következtetés
Blogvázlat
- Határozza meg a nagyfeszültségű kapcsolóberendezések projektjei mögötti valódi vásárlási problémákat.
- Ismertesse a kapcsolóberendezések alapvető funkcióit a védelemben, vezérlésben, leválasztásban és energiaelosztásban.
- Hasonlítsa össze a légszigetelt, gázszigetelt, vákuum- és fémburkolatú kapcsolóberendezéseket.
- Mutassa be, mely műszaki előírásokat kell felülvizsgálni a beszerzés előtt.
- Beszélje meg azokat a biztonsági mechanizmusokat, amelyek csökkentik a működési kockázatot.
- Adjon gyakorlatias karbantartási és ellenőrzési szempontokat.
- Sorolja fel a gyakori alkalmazási forgatókönyveket az ipari és infrastrukturális szektorokban.
- Kínáljon fel vásárlóbarát ellenőrzőlistát a gyártókkal való gördülékenyebb kommunikáció érdekében.
Miért küzdenek a vásárlók a nagyfeszültségű kapcsolóberendezések kiválasztásakor?
A nagyfeszültségű kapcsolókészülékek kívülről egyszerűnek tűnnek: szekrény, megszakító, védelmi rendszer, gyűjtősínek, szigetelő alkatrészek és vezérlőelemek. A valódi beszerzési munkában azonban ritkán egyszerű a döntés. A vevő ismerheti a szükséges feszültségszintet, de még mindig bizonytalan a rövidzárlati kapacitással, a szigetelés típusával, a bejövő és kimenő betáplálás elrendezésével, a relévédelemmel, a reteszelési logikával, a beépítési hellyel vagy a jövőbeni bővítéssel kapcsolatban.
A nehézség még nagyobb, ha a projekt zord környezetben zajlik. Egy tengerparti területen lévő áramelosztó rendszer sóköddel és páratartalommal szembesülhet. A bányaterület porral és vibrációval küzdhet. Egy városi alállomás korlátozott telepítési hellyel rendelkezhet. Előfordulhat, hogy egy gyárnak gyors telepítésre van szüksége, mert a gyártási leállás drága. Ezek a feltételek közvetlenül befolyásolják, hogy melyik nagyfeszültségű kapcsolóberendezés-konstrukció alkalmas.
Sok ügyfél aggódik a rejtett költségek miatt is. A beszerzési szakaszban legolcsóbb szekrény később megdrágulhat, ha gyakori karbantartást, bonyolult pótalkatrészeket vagy bonyolult hibaelhárítást igényel. Egy megbízható nagyfeszültségű kapcsolóberendezés-megoldásnak nem csak az árajánlat-összehasonlításon kell megfelelnie. Ezenkívül megkönnyíti a teljes villamosenergia-rendszer működését, ellenőrzését, javítását és bővítését.
Milyen szerepet tölt be a nagyfeszültségű kapcsolóberendezés az energiarendszerben?
A nagyfeszültségű kapcsolóberendezések az elektromos áram vezérlésére, védelmére, leválasztására és elosztására szolgálnak közép- és nagyfeszültségű hálózatokban. Segít az áramkörök csatlakoztatásában vagy leválasztásában, a hibaáramok megszakításában, a berendezések leválasztásában a karbantartáshoz, és stabilan tartja az áramelosztást normál és abnormális körülmények között.
Gyakorlatilag a kapcsolóberendezések egy villamosenergia-rendszer forgalomirányító központjaként működnek. Ha az áram normálisan folyik, ez lehetővé teszi a rendszer zökkenőmentes működését. Hiba esetén, például rövidzárlat, túlterhelés, szigetelés meghibásodása vagy berendezés meghibásodása esetén a kapcsolóberendezésnek gyorsan kell reagálnia, és el kell választania a hibás részt a hálózat egészséges részétől.
Megbízható nagyfeszültségű kapcsolóberendezések nélkül egy hiba átterjedhet a rendszerre, és károsíthatja a transzformátorokat, kábeleket, motorokat, generátorokat és a későbbi berendezéseket. Ez az oka annak, hogy a gyárak, alállomások, megújuló energia projektek, kereskedelmi épületek és infrastrukturális projektek vásárlói gyakran hosszú távú biztonsági döntésként kezelik a kapcsolóberendezés kiválasztását, nem pedig egyszerű szekrényvásárlást.
Milyen típusú nagyfeszültségű kapcsolóberendezések felelnek meg a különböző helyszíni feltételeknek?
A megfelelő kapcsolóberendezés típusa a projekt feszültségszintjétől, a telepítési környezettől, a helykorláttól, a karbantartási kapacitástól, a költségvetéstől és a megbízhatósági követelményektől függ. Az alábbi táblázat gyakorlati összehasonlítást ad azoknak a vásárlóknak, akik még mindig mérlegelik a különböző lehetőségeket.
| Kapcsolóberendezés típusa | Fő előny | Megfelelő projektek | A vevő aggodalma megoldódik |
|---|---|---|---|

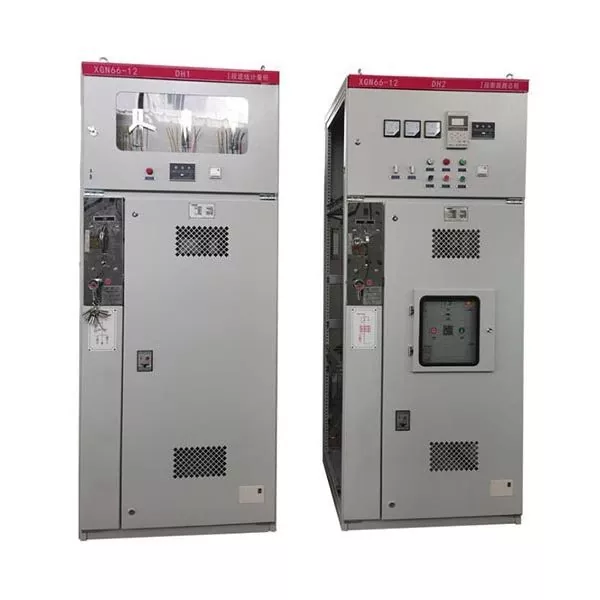

| Légszigetelt kapcsolóberendezés | Egyszerű szerkezet, világos ellenőrzési hozzáférés, költséghatékony kialakítás | Ipari üzemek, háztartási helyiségek, kültéri alállomások elegendő hellyel | Segít ellenőrizni a kezdeti beruházást, miközben a karbantartást egyszerűvé teszi |
| Gázszigetelt kapcsolóberendezés | Kompakt elrendezés, zárt szerkezet, erős környezeti alkalmazkodóképesség | Városi alállomások, tengerparti projektek, földalatti állomások, korlátozott hely | Csökkenti a földhasználatot és javítja a megbízhatóságot zord környezetben |
| Vákuum-megszakító kapcsolóberendezés | Megbízható megszakítási teljesítmény és alacsonyabb karbantartási igény | Gyárak, elosztó hálózatok, kereskedelmi létesítmények, megújuló energia állomások | Támogatja a gyakori működést és a stabil védelmi teljesítményt |
| Fémházas kapcsolóberendezés | Jobb rekeszek elválasztás és biztonságosabb belső szerkezet | Áramelosztó helyiségek, ipari vezérlőközpontok, infrastrukturális rendszerek | Növeli a személyzet biztonságát és csökkenti a véletlen érintkezés kockázatát |
Egy jó gyártónak nem szabad egy szabványos modellt rákényszerítenie minden projektre. Például egy tágas ipari üzem előnyben részesítheti a légszigetelt kapcsolóberendezéseket, mert könnyebben ellenőrizhető és gazdaságos a konfigurálása. Egy belvárosi alállomásnak gázszigetelt berendezésre lehet szüksége, mert drága a föld, és szűk a telepítési terület. A gyakori kapcsolási műveletekkel rendelkező gyártósor nagyobb figyelmet fordíthat a megszakító mechanizmusára, az élettartamra és a karbantartás hozzáférhetőségére.
A Lugao Power Co., Ltd. nagyfeszültségű kapcsolóberendezési megoldásokat kínál különböző projektkörülményekhez, segítve az ügyfeleket a tényleges működési igények alapján a konfiguráció kiválasztásában, ahelyett, hogy pusztán a katalógusleírásokra hagyatkozna.
Milyen műszaki jellemzőket kell a vásárlóknak ellenőrizniük rendelés előtt?
Megrendelés előtt a vásárlóknak meg kell erősíteniük a névleges feszültségnél többet. A specifikáció megfelelő áttekintése megelőzheti a telepítési késéseket, a védelmi eltéréseket vagy a későbbi működési problémákat. A következő pontok különösen fontosak a technikai kommunikáció során.
- Névleges feszültség és szigetelési szint:A kiválasztott kapcsolóberendezésnek meg kell felelnie a rendszer feszültségének, és ki kell bírnia a várható elektromos igénybevételt.
- Névleges áram:A szekrénynek támogatnia kell a folyamatos működést túlmelegedés nélkül, tényleges terhelés mellett.
- Rövidzárlati megszakító képesség:A megszakítónak biztonságosan meg kell szakítania a hibaáramot az előírt rendszerhatárokon belül.
- Gyűjtősín elrendezés:A gyűjtősín kialakításának támogatnia kell a megbízható csatlakozást, a hőelvezetést és a jövőbeni bővítést.
- Védőrelé konfiguráció:A védelmi funkcióknak meg kell felelniük a transzformátor, az adagoló, a motor vagy a bejövő vezeték követelményeinek.
- Reteszelő rendszer:A mechanikus és elektromos reteszeknek segíteniük kell a helytelen működés megelőzésében.
- A szekrény védelmi fokozata:A burkolatnak illeszkednie kell beltéri, kültéri, poros, párás vagy korrozív környezethez.
- Monitoring és kommunikáció:A modern alállomások esetében szükség lehet a távfelügyeleti vagy SCADA rendszerekkel való kompatibilitásra.
- Rajzok és dokumentáció:A világos kapcsolási rajzok, alaprajzok, másodlagos vázlatok és tesztjelentések csökkenthetik a projekt bizonytalanságát.
A műszaki részletek megoldására a legjobb idő a gyártás megkezdése előtt van. A szekrények gyártása után az adagoló elrendezésének, a másodlagos vezetékezésnek, a kábelbevezetési iránynak vagy a védelmi konfigurációnak a megváltoztatása növelheti a költségeket és késleltetheti a szállítást. A vásárlóknak a lehető leghamarabb meg kell adniuk egy egysoros diagramot, a projekt feszültségszintjét, a terhelési információkat, a helyszíni környezetet, a telepítési módot és az alkalmazandó szabványokat.
Hogyan javíthatja a kapcsolóberendezés tervezése a kezelő biztonságát?
A biztonság az egyik legerősebb ok a gondosan megtervezett nagyfeszültségű kapcsolóberendezések kiválasztására. Előfordulhat, hogy az üzemeltetőknek meg kell vizsgálniuk, át kell kapcsolniuk, tesztelniük és karbantartaniuk az elektromos berendezéseket nehéz körülmények között. A rossz kialakítás áramütésnek, ívvillanásnak, helytelen működésnek vagy mechanikai meghibásodásnak teheti ki őket.
A biztonságosabb kapcsolóberendezés-konstrukció általában világos rekeszek-elválasztást, megbízható földelést, látható helyzetjelzést, ajtóreteszeket, megszakító helyzetreteszeket, feszültségjelzést, nyomáscsökkentő csatornákat és erős szekrényszerkezetet tartalmaz. Ezek a tulajdonságok nem dekoratívak. Úgy tervezték, hogy csökkentsék az emberi hibák lehetőségét, és korlátozzák a károkat, ha hiba lép fel.
Sok ügyfél számára a legértékesebb biztonsági funkció nem egyetlen eszköz, hanem a tervezési logika kombinációja. Ha a megszakító, a földelő kapcsoló, az ajtószerkezet és a vezérlőrendszer megfelelően összehangolt, a kezelők kisebb valószínűséggel hajtanak végre veszélyes műveleteket rossz sorrendben. Ez különösen fontos olyan telephelyeken, ahol több csapat is megoszthatja a felelősséget az üzemeltetésért és a karbantartásért.
Hogyan kell a karbantartási igényeknek befolyásolniuk a vásárlási döntést?
A karbantartást a vásárlás előtt kell megfontolni, nem az első meghibásodás után. A jól megtervezett nagyfeszültségű kapcsolószekrénynek lehetővé kell tennie a technikusok számára, hogy ésszerű hozzáféréssel ellenőrizzék a kritikus alkatrészeket, azonosítsák a rendellenes felmelegedést vagy kopást, és szükségtelen szétszerelés nélkül kicseréljék az alkatrészeket.
A gyakori karbantartási problémák közé tartozik a megszakító mechanizmusának állapota, az érintkezők kopása, a szigetelés tisztasága, a gyűjtősín csatlakozások tömítettsége, a földelés folytonossága, a relé funkciója, a másodlagos vezetékek állapota, a fűtés működése, a kondenzáció szabályozása és a szekrény tömítése. Poros, párás vagy magas tengerszint feletti magasságban előfordulhat, hogy az ellenőrzés gyakoriságát és az alkatrészek kiválasztását módosítani kell.
| Karbantartási elem | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Megszakító mechanizmus | Sima működés, kenés, zárási és nyitási teljesítmény | Biztosítja, hogy a hiba gyorsan és megbízhatóan megtörténhessen |
| Érintkezők és sínek | Oxidáció, lazaság, elszíneződés, túlmelegedés nyomai | Csökkenti az ellenállást, a hőfelhalmozódást és a csatlakozás meghibásodásának kockázatát |
| Szigetelő alkatrészek | Por, nedvesség, repedések, nyomnyomok | Megakadályozza a szigetelés tönkremenetelét és a kicsapódást |
| Földelési rendszer | Folytonosság, csatlakozási tömítettség, földelőkapcsoló állapota | Védi a személyzetet és a berendezéseket a hibák és a karbantartás során |
| Védelmi relé | Beállítások, riasztási rekordok, kioldási logika, kommunikációs állapot | Segíti a rendszert, hogy megfelelően reagáljon a rendellenes elektromos állapotokra |
A vevőknek meg kell kérdezniük, hogy a beszállító tud-e üzemeltetési kézikönyveket, karbantartási utasításokat, vizsgálati feljegyzéseket, pótalkatrészekre vonatkozó útmutatást és műszaki támogatást nyújtani. Ezek az anyagok segítenek a felhasználó mérnöki csapatának a berendezés kezelésében annak teljes élettartama alatt.
Hol használják általában a nagyfeszültségű kapcsolóberendezéseket?
A nagyfeszültségű kapcsolóberendezéseket széles körben használják mindenhol, ahol az elektromos energiát biztonságosan és megbízhatóan kell elosztani. A konkrét konfiguráció iparágonként változik, de a cél ugyanaz: a rendszer védelme, az állásidő csökkentése és a stabil energiaellátás támogatása.
- Áramtermelő erőművek:Generátor kimenetre, segédenergia-rendszerekre és hálózati csatlakozás vezérlésére használják.
- Átviteli és elosztó alállomások:Támogatja a bejövő vonalakat, a kimenő tápokat, a transzformátorvédelmet és a hálózati kapcsolást.
- Gyártási létesítmények:Segít fenntartani a gyártósorok, motorok, kompresszorok, kemencék és nagy elektromos terhelések stabil teljesítményét.
- Petrolkémiai és bányászati projektek:Védelmet nyújt olyan igényes ipari környezetben, ahol az állásidő költséges lehet.
- Kereskedelmi komplexumok:Támogatja a bevásárlóközpontokat, irodatornyokat, kórházakat, adatközpontokat és nagy középületeket.
- Megújuló energia projektek:Napenergia-farmokban, szélerőművekben és energiatároló hálózati csatlakozási rendszerekben használják.
- Infrastrukturális projektek:Alkalmazható vasúti tranzitban, repülőtereken, víztisztító telepeken, kikötőkben és önkormányzati villamosenergia-rendszerekben.
Minden alkalmazásnak más-más prioritása van. Egy kórháznak leginkább a folytonosság és a tartalék energia koordinációja számíthat. Egy acélgyár a nagy terhelési stabilitásra és a robusztus berendezésszerkezetre összpontosíthat. Egy napelemes projekthez szükség lehet kompakt elrendezésre és hálózati csatlakozási kompatibilitásra. Egy jó nagyfeszültségű kapcsolóberendezés-megoldásnak tükröznie kell ezeket a különbségeket, ahelyett, hogy minden projektet azonosként kezelne.
Miért számít olyan sokat a beszállítói képesség?
A nagyfeszültségű kapcsolóberendezések nem olyan termékek, ahol a vásárlóknak csak a szekrény megjelenése alapján kell megítélniük. A beszállítói képesség befolyásolja a tervezés pontosságát, a gyártás minőségét, a tesztelés megbízhatóságát, a szállítás koordinációját, az exportcsomagolást, a dokumentációt és az értékesítés utáni támogatást.
A megfelelő beszállítónak tisztában kell lennie az elektromos követelményekkel és a projekt végrehajtási nyomásával. Amikor a vevő műszaki rajzokat vagy egysoros diagramot küld, a mérnöki csapatnak képesnek kell lennie arra, hogy áttekintse az adagoló elrendezését, javasoljon megfelelő szekrényszerkezetet, erősítse meg a védelmi funkciókat, és azonosítsa a tisztázatlan részleteket a gyártás előtt.
A Lugao Power Co., Ltd. olyan ügyfeleket szolgál ki, akiknek praktikus nagyfeszültségű áramelosztó berendezésre van szükségük ipari, kereskedelmi, közüzemi és infrastrukturális projektekhez. A cég támogatása magában foglalhatja a termék kiválasztását, a rajz kommunikációt, a testreszabott konfigurációt, a gyártást, a tesztelést és a szállítmány előkészítését. A nemzetközi vásárlók számára ez a fajta támogatás különösen hasznos, mert a tisztázatlan specifikációk költséges késésekhez vezethetnek a berendezés helyszínre érkezése után.
A vásárlóknak a tesztelésre is figyelniük kell. A rutinvizsgálatok, a mechanikai működési ellenőrzések, a szigetelési tesztek, a másodlagos vezetékek ellenőrzése és a végső minőségellenőrzés segítenek csökkenteni a bizonytalanságot. Még akkor sem, ha a projekt ütemezése szoros, a tesztelést nem szabad formalitásként kezelni. A feszültség alá helyezés után meghibásodott szekrény sokkal többe kerülhet, mint a gyors ellenőrzéssel megspórolt idő.
Vevői ellenőrzőlista
A nagyfeszültségű kapcsolóberendezésekre vonatkozó árajánlatkérés előtt a vásárlók elkészíthetik a következő információkat. Minél teljesebb az információ, annál pontosabb lesz a műszaki ajánlat és az ár.
- Névleges feszültség és rendszerfrekvencia
- Névleges áram a bejövő és kimenő betáplálókhoz
- Rövidzárlati áramszint és időtartam követelmény
- Egysoros diagram vagy feeder lista
- Beltéri vagy kültéri beépítési állapot
- Környezeti hőmérséklet, páratartalom, magasság, por vagy korrozív környezet részletei
- Kábelbevezetési irány és beépítési hely korlátozás
- Szükséges védelmi relé márka vagy funkció
- Kommunikációs protokoll vagy távfelügyeleti követelmény
- Alkalmazandó szabványok és tanúsítási elvárások
- Pótalkatrészek, dokumentáció és értékesítés utáni támogatási követelmények
- Projekt szállítási ütemterv és csomagolási követelmények
Egy apró részlet megváltoztathatja a végső tervet. Például az alsó kábelbevezetés és a hátsó kábelbevezetés eltérő szekrényelrendezést igényelhet. A nagy magasságban lévő hely különleges szigetelési megfontolást igényelhet. A párás projekthelyen fűtőberendezésekre vagy páralecsapódás elleni kialakításra lehet szükség. E részletek korai megosztása segít a gyártónak megfelelőbb megoldást kínálni.
GYIK
1. kérdés: Milyen információk szükségesek a nagyfeszültségű kapcsolóberendezés kiválasztásához?
A vásárlóknak meg kell adniuk a névleges feszültséget, névleges áramerősséget, rövidzárlati szintet, egyvonalas diagramot, az adagoló mennyiségét, a telepítési környezetet, a kábelbevezetési irányt, a védelmi követelményeket és az esetlegesen előnyben részesített szabványokat. Ezek az adatok segítenek a szállítónak a megfelelő szekrénykonfiguráció kialakításában.
2. kérdés: A légszigetelt kapcsolóberendezés jobb, mint a gázszigetelt kapcsolóberendezés?
Egyik típus sem mindig jobb. A légszigetelt kapcsolóberendezések általában könnyebben ellenőrizhetők és költséghatékonyabbak, ha elegendő hely van. A gázszigetelt kapcsolóberendezések kompaktabbak, és alkalmasak szűk helyű, nedves, szennyezett vagy nagy megbízhatóságú projektekhez.
Q3: Hogyan csökkentheti a nagyfeszültségű kapcsolóberendezés az állásidőt?
A megbízható kapcsolóberendezések gyorsan leválasztják a hibás áramköröket, megvédik a főbb elektromos berendezéseket, és lehetővé teszik a karbantartó csapatok számára, hogy meghatározott szakaszokon dolgozzanak anélkül, hogy a teljes rendszert leállítanák. A jó dokumentáció és az elérhető szerkezet lerövidíti a hibaelhárítási időt is.
4. kérdés: Testreszabható a nagyfeszültségű kapcsolóberendezés egy projekthez?
Igen. A konfiguráció gyakran testreszabható a feszültségszint, a névleges áram, az adagoló elrendezése, a szekrény elrendezése, a védelmi relé, a mérőrendszer, a burkolat kialakítása, a kommunikációs funkció és a helyszíni környezet szerint.
5. kérdés: Miért fontos a reteszelés a kapcsolóberendezésekben?
A reteszelés segít megelőzni a veszélyes helytelen műveleteket, például a rossz rekesz kinyitását, a földelő kapcsoló rossz pozícióban való működtetését vagy a feszültség alatt álló részekhez való hozzáférést. Ez egy fontos biztonsági kialakítás a kezelők és a karbantartó személyzet számára.
6. kérdés: Mi teszi a Lugao Power Co., Ltd.-t praktikus választássá a vásárlók számára?
A Lugao Power Co., Ltd. támogatja a vásárlókat nagyfeszültségű kapcsolóberendezések kiválasztásával, testreszabott tervezési kommunikációval, gyártással, teszteléssel, dokumentációval és exportorientált projektkoordinációval. Ez segít csökkenteni a technikai bizonytalanságot a beszerzés és a telepítés során.
Következtetés
A megfelelő nagyfeszültségű kapcsolóberendezésnek többet kell tennie, mint egy névleges feszültséget. Meg kell védenie az embereket, meg kell védenie a berendezéseket, támogatnia kell a stabil működést, egyszerűsítenie kell a karbantartást, és illeszkednie kell a projekt tényleges környezetéhez. Azok a vásárlók, akik csak a szekrény árát hasonlítják össze, lemaradhatnak olyan fontos tényezőkről, mint a rövidzárlati teljesítmény, a reteszelési logika, a szigetelés kialakítása, a karbantartási hozzáférés, a relévédelem, a dokumentáció és a beszállítói műszaki támogatás.
Ha áramelosztási projektet tervez, és olyan nagyfeszültségű kapcsolóberendezésre van szüksége, amely megfelel az Ön telephelyének feltételeinek, műszaki rajzainak és üzemeltetési követelményeinek, a Lugao Power Co., Ltd. segíthet áttekinteni igényeit és megfelelő megoldást kínál. Küldje el projektje részleteit, egysoros diagramját vagy beszerzési követelményeit még ma éslépjen kapcsolatba velünkmegbeszélni egy megbízható kapcsolóberendezés-konfigurációt a következő projektjéhez.
