Melyik nagyfeszültségű kapcsolóberendezés megfelelő a biztonságosabb és stabilabb áramelosztáshoz?

Miért számít olyan sokat a nagyfeszültségű kapcsolóberendezés megválasztása?

Egy nagyfeszültségű elosztó rendszerben egyetlen gyenge döntés is befolyásolhatja az egész elektromos hálózatot. Egy árajánlatlapon elfogadhatónak tűnő szekrény továbbra is problémákat okozhat, ha a szakítóképessége nincs megfelelően illesztve, ha az adagoló elrendezése kényelmetlen, ha a szigetelőrendszer nem megfelelő a helyszíni környezethez, vagy ha a szállító nem tud egyértelmű rajzokat és vizsgálati dokumentumokat biztosítani.

Gyakran jönnek a vásárlókNagyfeszültségű kapcsolóberendezésegy egyszerű kéréssel: olyan berendezésekre van szükségük, amelyek biztonságosan vezérlik, védik és leválasztják az elektromos áramköröket. A valódi követelmény azonban általában összetettebb. Egy acélgyárnak olyan berendezésre van szüksége, amely képes kezelni az igényes terhelést. Egy alállomási projekthez stabil védelmi koordinációra van szükség. Egy kereskedelmi komplexumnak fontos lehet a kompakt elrendezés és a könnyű kezelhetőség. Egy megújuló energia projekthez megbízható hálózati csatlakozásra és a jövőbeni bővítésre lehet szükség. Egy bányászati ​​vagy petrolkémiai létesítménynek erősebb környezeti ellenállásra és biztonságosabb működésre lehet szüksége zord körülmények között.

Ez az oka annak, hogy a kiválasztási folyamatot nem szabad azzal kezdeni, hogy „Melyik a legolcsóbb modell?” A következővel kell kezdődnie: „Melyik konfiguráció fogja megőrizni a rendszer biztonságát, stabilitását, karbantarthatóságát és alkalmasságát a helyszínre sok éven át?” Ez a kérdés megvédi a vevőt a rejtett költségektől. Segít abban is, hogy a mérnökök és a beszerzési csapatok ugyanazt a nyelvet beszéljék a műszaki ajánlatok áttekintése során.

Milyen problémákat segít megoldani a nagyfeszültségű kapcsolóberendezés?

Egy megfelelően megtervezettNagyfeszültségű kapcsolóberendezésrendszer számos komoly energiaelosztási kockázat kezelésében segít. Nem egyszerűen be- és kikapcsolja az áramot. Elválasztja a hibás szakaszokat, támogatja a biztonságos karbantartást, védi a csatlakoztatott berendezéseket, és segíti az üzemeltetőket az elektromos hálózat magabiztosabb irányításában.

• Hiba izolálása:Rövidzárlat vagy rendellenes állapot esetén a kapcsolóberendezésnek segítenie kell az érintett áramkör gyors és biztonságos elkülönítését.
• Személyi biztonság:A reteszelő rendszerek, a földelési funkciók, az áramjelzés és a burkolat kialakítása segít csökkenteni a működési hibákat.
• A berendezés védelme:A transzformátorok, kábelek, motorok, kondenzátorok és az elosztóberendezések összehangolt védelmet igényelnek.
• A rendszer folytonossága:A jól megtervezett szekrényelrendezés csökkentheti a kimaradások terjedelmét, és megkönnyíti a karbantartás ütemezését.
• Térkezelés:A kompakt vagy moduláris kapcsolóberendezések olyan projektekben segíthetnek, ahol az elektromos helyiség korlátozott.
• Projekt szabványosítás:Az áttekinthető rajzok, a tesztelt alkatrészek és az ismételhető szekrénykialakítás megkönnyíti a telepítést és a jövőbeni bővítést.

A vásárlók számára ezek az előnyök kevesebb váratlan leállást, kevesebb biztonsági aggályt és kevesebb zavart jelentenek a telepítés során. A vállalkozók számára az érték praktikus is: ha a berendezés megfelelő dokumentációval, feliratozott vezetékekkel, megfelelő csomagolással és áttekinthető konfigurációval érkezik, a helyszíni csapat kevesebb időt tölt az elkerülhető problémák megoldásával.

Milyen típusú nagyfeszültségű kapcsolóberendezések felelnek meg a különböző projektfeltételeknek?

Nincs egyetlen legjobb típus minden projekthez. A jobbNagyfeszültségű kapcsolóberendezésfügg a feszültségszinttől, a rendelkezésre álló helytől, a helyszín környezetétől, a működési szokásoktól, a költségvetéstől, a karbantartási kapacitástól és a projekt szabványaitól. Gyakori hiba, hogy csak azért választanak szekrényt, mert egy másik projekt használta. Az elektromos rendszerek papíron hasonlónak tűnhetnek, de a helyszíni körülményeik és a működési prioritásaik nagyon eltérőek lehetnek.

Légszigetelt kapcsolóberendezésgyakran akkor választják, ha a projektnek elegendő beépítési helye van, és a vevő olyan szerkezetet szeretne, amelyet viszonylag egyszerű ellenőrizni és karbantartani. Számos ipari és közüzemi alkalmazáshoz alkalmas lehet, ahol a környezeti feltételek kezelhetők és karbantartó csapatok állnak rendelkezésre.

Gázszigetelt kapcsolóberendezésgyakran figyelembe veszik, ha korlátozott a hely, vagy ha a környezet nedves, szennyezett, tengerparti, poros vagy egyéb kihívást jelent. Zárt kialakítása támogatja a kompakt elrendezéseket és csökkenti a külső hatásoknak való kitettséget. Városi alállomások, földalatti létesítmények és nagy megbízhatóságú projektek esetében ez komoly előnyt jelenthet.

Vákuumos megszakító kapcsolóberendezésszéles körben értékelik a megbízható megszakítási teljesítmény és az alacsonyabb rutin karbantartási igények miatt néhány régebbi technológiához képest. Általában közép- és nagyfeszültségű elosztási projektekben használják, ahol a kapcsolási megbízhatóság a fő szempont.

SF6 szigetelt megoldásokáltalában a tömörséggel és az erős szigetelési teljesítménnyel társulnak. A vevőknek figyelembe kell venniük a gázkezelést, a felügyeletet, a tömítés minőségét és a helyi környezetvédelmi követelményeket is, amikor ezt a lehetőséget értékelik.

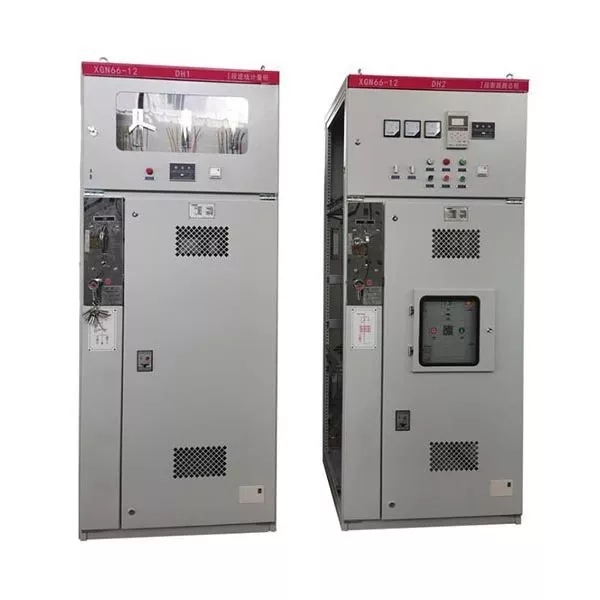

Fémburkolatú vagy páncélozott kivehető kapcsolóberendezésvonzó lehet, ha a biztonsági elválasztás, a moduláris felépítés és a karbantartási hozzáférés fontos. A kivehető kialakítás segíthet a technikusoknak az alkatrészek kényelmesebb ellenőrzésében vagy cseréjében, a projekt konfigurációjától függően.

Mit kell ellenőrizniük a vásárlóknak a rendelés leadása előtt?

A legbiztonságosabb vásárlási folyamat a műszaki megerősítésre épül, nem a találgatásokra. Rendelés leadása előtt aNagyfeszültségű kapcsolóberendezés, a vásárlóknak elegendő projektinformációt kell gyűjteniük az össze nem illő berendezések elkerülése érdekében. Egy professzionális beszállító segíthet áttekinteni ezeket a részleteket, de a vevőnek még mindig meg kell értenie, mi számít.

1. Névleges feszültség és rendszerfeszültség:A szekrénynek meg kell felelnie az elektromos rendszernek és a vonatkozó projektszabványoknak.
2. Névleges áram:A folyamatos aktuális igényeket a terhelési igényeknek és a jövőbeni bővítésnek megfelelően meg kell erősíteni.
3. Rövidzárlati megszakító képesség:Ennek meg kell egyeznie a rendszer hibaszintjével. Ennek alábecsülése komoly biztonsági kockázatot jelenthet.
4. Bejövő és kimenő feeder elrendezés:Az adagolók számának, a kábelbevezetési iránynak, a gyűjtősín elrendezésének és a lefoglalt helynek egyértelműnek kell lennie.
5. Védelmi és ellenőrzési rendszer:A relé típusát, a mérést, a kommunikációs interfészt, a SCADA-kompatibilitást és a vezérlési logikát korán felül kell vizsgálni.
6. Telepítési környezet:A magasság, a hőmérséklet, a páratartalom, a por, a sóköd, a szeizmikus követelmények, valamint a beltéri vagy kültéri elhelyezés egyaránt befolyásolhatja a tervezést.
7. Működési mód:A kézi, motoros, helyi, távoli vagy intelligens felügyeleti igényeket a gyártás előtt meg kell erősíteni.
8. Tesztelés és dokumentáció:A rutin tesztjelentéseknek, rajzoknak, kézikönyveknek, tanúsítványoknak és a csomagolási részleteknek a projektbeszélgetés részét kell képezniük.

Nagyfeszültségű kapcsolóberendezések kiválasztásának összehasonlító táblázata

Hogyan csökkentheti a karbantartás tervezése a hosszú távú kockázatot?

Még jól elkészítve isNagyfeszültségű kapcsolóberendezéskarbantartási tervre van szüksége. A cél nem a szekrények felesleges kinyitása, hanem a berendezés ismert és megbízható állapotban tartása. A karbantartási tervezés során figyelembe kell venni a helyszín körülményeit, a kapcsolási gyakoriságot, a berendezés korát, a gyártó útmutatásait és a csatlakoztatott terhelés fontosságát.

A gyakori ellenőrzési pontok közé tartozik a szekrény tisztasága, a szigetelés állapota, a gyűjtősín csatlakozásának tömítettsége, a működési mechanizmus mozgása, a földelés folytonossága, a relé állapota, a másodlagos vezetékek állapota, a retesz funkciója, az érintkezők kopása és a túlmelegedés jelei. Párás környezetben a páralecsapódás szabályozása és a fűtési funkció különösen fontossá válhat. Poros ipari területeken a tisztítási és tömítési ellenőrzések megelőzhetik a szigetelési problémákat.

Sok kudarc nem hirtelen jött rejtély. Apró jelekkel kezdődnek: laza csatlakozás, rendellenes hőmérséklet, elöregedett szigetelés, rossz kenés, sérült másodlagos vezetékek vagy nem megfelelően záródó szekrényajtó. Amikor a karbantartó csapatok rögzítik ezeket a részleteket, és korán cselekszenek, csökkentik a vészleállások esélyét.

• Tartsa következetesen az üzemeltetési nyilvántartásokat és a karbantartási naplókat.
• Nagy terhelésű működés után ellenőrizze a hőmérséklet emelkedését és a szokatlan szagokat.
• Vizsgálja meg a mechanikus alkatrészeket a sima mozgás és a helyes elhelyezés érdekében.
• Győződjön meg arról, hogy a reteszelők és a földelő eszközök rendeltetésszerűen működnek.
• Gondosan tisztítsa meg a szigetelőfelületeket a biztonságos eljárások szerint.
• Tekintse át a relé beállításait, amikor a rendszer terhelése vagy a hálózat szerkezete megváltozik.

Mitől könnyebb egy beszállítóval dolgozni?

Egy jó beszállító többet tesz, mint egy szekrényt szállít. MertNagyfeszültségű kapcsolóberendezés, a szállítónak segítenie kell a vevőket a műszaki részletek megerősítésében, a konfigurációs hibák elkerülésében, és annak megértésében, hogy a javasolt megoldás megfelel-e a valós projektfeltételeknek. Ez különösen fontos a tengerentúli projekteknél, ahol a kommunikáció, a dokumentáció, a csomagolás és az értékesítés utáni támogatás befolyásolhatja a végeredményt.

A Lugao Power Co., Ltd. elektromos áramellátó berendezéseket gyárt elosztási projektekhez, és támogathatja a kapcsolóberendezések konfigurációjával, a szekrényszerkezettel, a szigetelésválasztással, a rajzokkal és a műszaki követelményekkel kapcsolatos vitákat. Azon vásárlók számára, akik nem biztosak abban, hogy az AIS-t, GIS-t, SF6-ot, vákuummegszakító szekrényeket vagy fémházas megoldásokat válasszanak, a korai mérnöki kommunikáció segíthet szűkíteni a döntést.

Egy gyakorlati beszállítónak többféle támogatást kell tudnia nyújtani:

• A projekt feszültség, áram, adagoló mennyiségének és védelmi követelményeinek áttekintése.
• Testreszabott szekrényelrendezés a helyszín elrendezése és az alkalmazási igények alapján.
• A gyártás megerősítése előtt tisztázza a műszaki rajzokat és a termékdokumentációt.
• Szállítás előtt rutin tesztelés és minőségellenőrzés.
• Távolsági szállításra alkalmas export csomagolás.
• Kommunikációs támogatás telepítési, üzembe helyezési és későbbi karbantartási kérdésekhez.

A beszerzési csapatoknak is figyelniük kell a reagálókészségre. Ha egy szállító a megrendelés előtt nem tud válaszolni fontos kérdésekre, akkor a projekt a megrendelés után nagyobb bizonytalansággal szembesülhet. A jó kommunikáció nem dekoráció; a kockázatkezelés része.

GYIK a nagyfeszültségű kapcsolóberendezésekről
