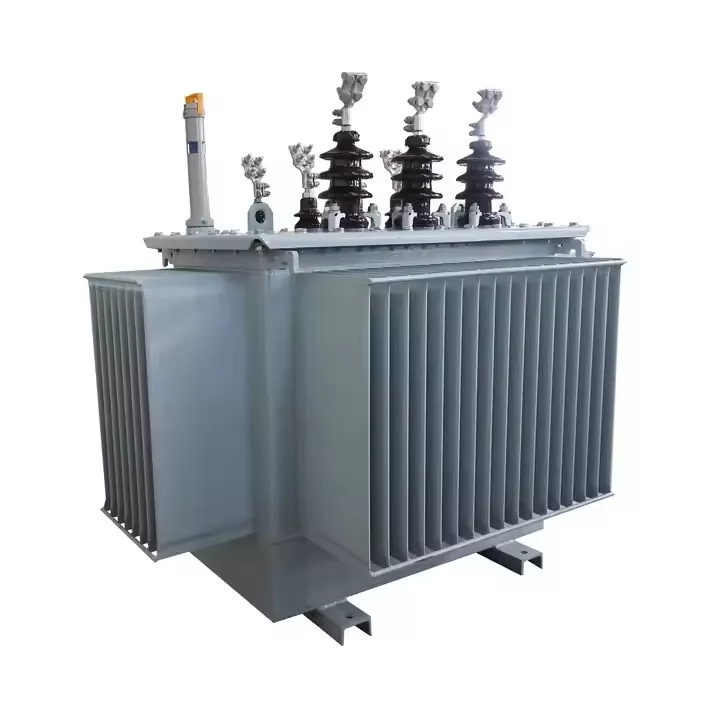

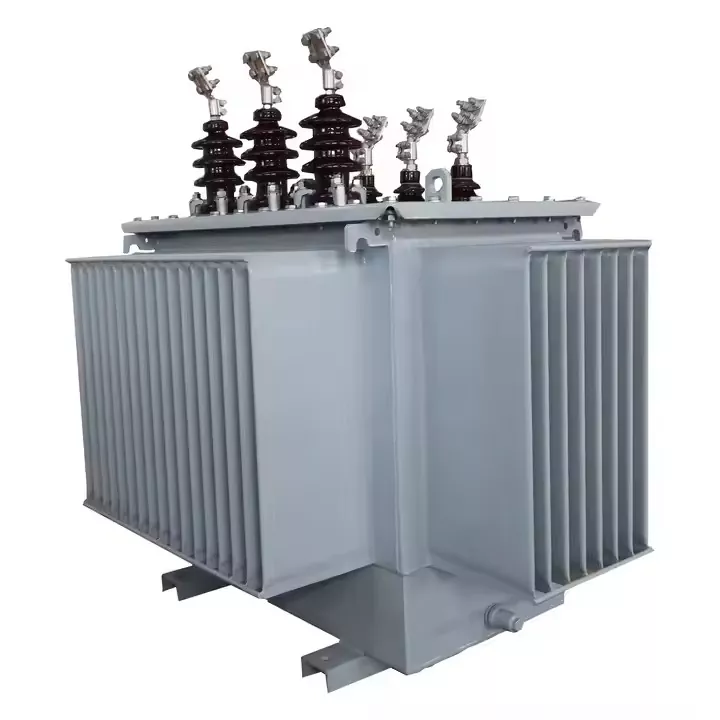

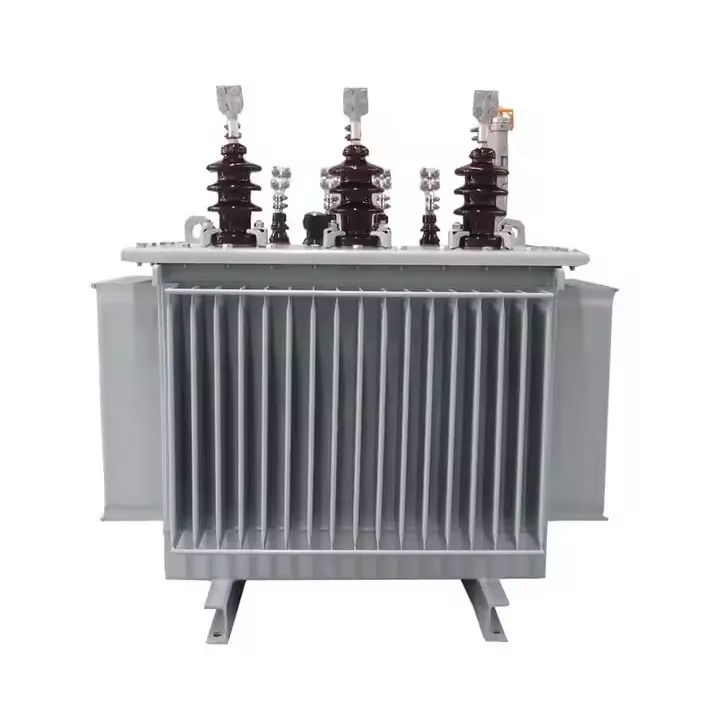

Olajhűtéses transzformátor

A LUGAO az olajhűtéses transzformátorok megbízható szállítója, támogatja a tömeges megrendeléseket és a hosszú távú együttműködést. LUGAO-kAz olajhűtéses transzformátorok nagy dielektromos szilárdságú szigetelőolajat használnak hűtőközegként. Az olaj nagy fajlagos hőkapacitással rendelkezik, ami lehetővé teszi a működés közben keletkező hő hatékony elnyelését. A tervezési folyamat során a tekercsek és a mag közötti távolságot minimálisra csökkentették, ami kompakt össztérfogatot eredményez, amely megkönnyíti a telepítést és a szállítást. A csúcsteljesítmény-igény időszakában a transzformátor kiváló rövid távú túlterhelési kapacitást is mutat.

A 3 fázisú Step-Up Transformer alkalmas elosztó helyiségekben, alállomásokban és más területeken történő használatra, így az elektromos hálózat fontos eleme. A működés közben keletkező nyomás nyomáscsökkentő szelepen keresztül oldható fel. Az üresjárati és terhelési veszteségek minimalizálása érdekében a LUGAO kiváló minőségű szigetelőolajat és magokat használ. A ház rendkívül magas védelmi besorolású anyagokból készült, biztosítva a belső alkatrészek normál működését és megakadályozva az oxidációt és a nedvesség bejutását. A Step-Up Power Transformer beszerelésekor elegendő helyet kell hagyni a hőelvezetéshez, hogy elkerüljük a helyi túlmelegedés okozta hibákat. A LUGAO termékei megfeleltek az olyan nemzetközi szabványoknak, mint a CE és az ISO.

Paraméter

kVA	Feszültség (kV) w		Vektor Csoport	Veszteség		Terhelés nélkül Jelenlegi	Súly (kg)		Átfogó méret (mm)
	H.V.	L.V.		Terhelés nélkül veszteség	Terhelés veszteség		Olaj súly	Teljes súly	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Működési környezet

1. A normál üzemi hőmérséklet -30°C és +40°C között van. Ha a hőmérséklet meghaladja a 40°C-ot, a berendezésnek csökkentett terhelésű üzemmódban kell működnie.

2. A normál üzemi magasság 1000 méter alatt van.

3. A normál üzemi páratartalom napi átlaga ≤95%, havi átlaga ≤90%.

4. A beépítés dőlésszöge nem haladhatja meg a 15°-ot.

5. Rendszeresen ellenőrizze az olajszint mérőt, az olaj minőségét és a környező környezetet.

6. Tartsa távol gyúlékony területektől, elektromágneses interferencia zónáktól és egyéb olyan helyektől, amelyek befolyásolhatják a transzformátor működését.

Jellemzők

1. A LUGAO nagyfeszültségű teljesítménytranszformátorai kiváló hőelvezetési teljesítményt nyújtanak. A transzformátorolaj gyorsan elnyeli a tekercsek és a mag által termelt hőt, és elősegíti a hőkeringést a radiátoron keresztül.

2. Kiváló szigetelési teljesítmény, mivel a szigetelőolaj hatékonyan elszigeteli a belső kisüléseket.

3. Hosszú élettartam, mivel a transzformátorolaj védi a magot és a tekercseket, valamint lelassítja az oxidációs folyamatot.

4. Erős környezeti alkalmazkodóképesség. A lezárt olajtartály blokkolja a külső szennyeződéseket.

5. LUGAO-ktranszformátoroktöbb nemzetközi szabványnak megfelelően készülnek, biztosítva a termék minőségét.
