A Európaegy típusú alállomásegy kompakt, zárt áramelosztási megoldás, amelyet széles körben használnak városi, ipari és megújuló energia projektek. Biztonsággal, megbízhatósággal és térrel tervezték a hatékonyságot szem előtt tartva integrálja a nagyfeszültségű kapcsolóberendezéseket, transzformátorokat és az alacsony feszültséget az elosztó berendezéseket egyetlen előre gyártott egységbe. Ebben a részletes útmutatóban feltárjuk mi az európai típusú alállomás, hogyan működik, szerkezeti elemei, előnyei, alkalmazásokat, és hogyan válasszuk ki a megfelelő megoldást a projekthez.
Tartalomjegyzék
- Mi az európai típusú alállomás?
- Hogyan működik egy európai típusú alállomás?
- Főbb komponensek és felépítés
- Az európai típusú alállomás főbb jellemzői
- Előnyök a hagyományos alállomásokhoz képest
- Gyakori alkalmazások és használati esetek
- Európai típusú vs. amerikai típusú alállomás
- Hogyan válasszuk ki a megfelelő európai típusú alállomást
- Telepítési és karbantartási szempontok
- Jövőbeli trendek és intelligens hálózati integráció
- Gyakran Ismételt Kérdések (GYIK)
1. Mi az európai típusú alállomás?

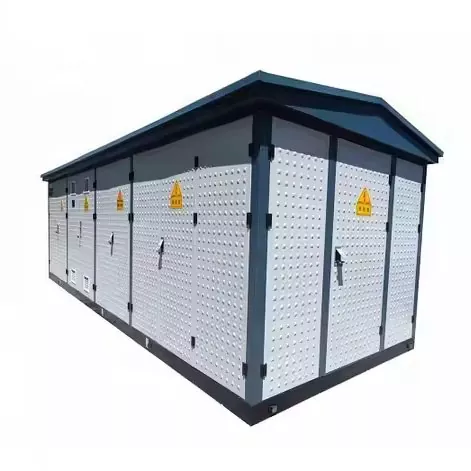

A Európai típusú alállomásegy teljesen zárt, előre gyártott alállomás európai szabványok (például IEC szabványok) szerint tervezték. A hagyományos nyitotttól eltérően alállomások, ez a típus fém vagy beton burkolattal rendelkezik, amely minden kritikus elemet tartalmaz elektromos alkatrészek külön rekeszekben.
Az európai típusú alállomás általában a következőket tartalmazza:
- Nagyfeszültségű gyűrűs főegység (RMU)

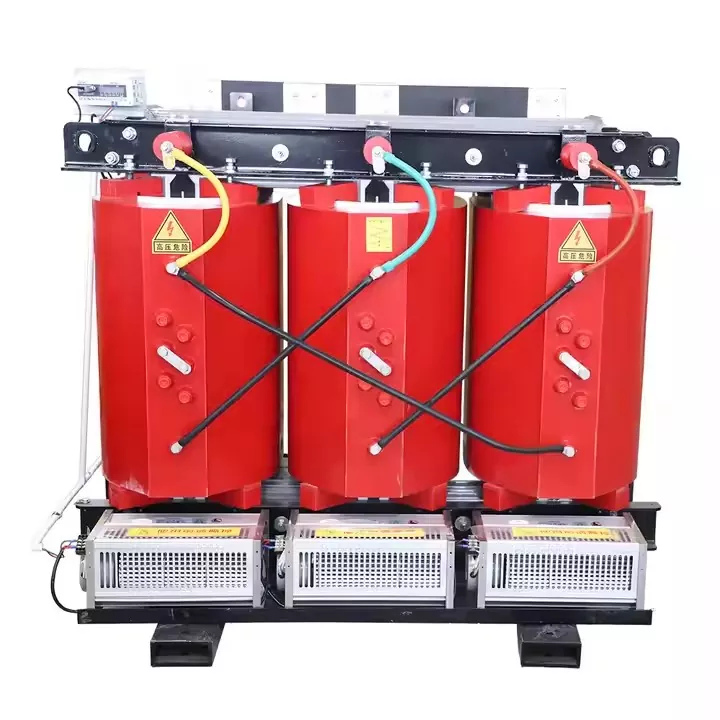

- Elosztó transzformátor (olajba merülő vagy száraz típusú)
- Kisfeszültségű kapcsolóberendezések és elosztó panelek
A kompakt és moduláris felépítésnek köszönhetően az európai típusú alállomás ideális olyan létesítmények, ahol a tér, a biztonság és az esztétika kritikus tényezők, mint például a városközpontok, lakónegyedek, ipari parkok.
2. Hogyan működik egy európai típusú alállomás?
Az európai típusú alállomás működési elve a hatékony feszültségátalakításon alapul és biztonságos áramelosztás. A nagyfeszültségű villamos energia (általában 10 kV, 11 kV, 20 kV vagy 35 kV) az RMU-n keresztül táplálják be az alállomásba.
Az RMU vezérli, védi és leválasztja a bejövő áramot, mielőtt az elérné a transzformátort. A transzformátor ezután lecsökkenti a feszültséget egy használható alacsony feszültségszintre, általában 400 V-ra vagy 690V, amely a kisfeszültségű kapcsolóberendezéseken keresztül jut el a végfelhasználókhoz.
- Az RMU rekeszbe nagyfeszültségű áram jut
- A védelmi és kapcsolási műveletek biztosítják a biztonságot
- A transzformátor a nagyfeszültséget alacsony feszültséggé alakítja
- Az alacsony feszültségű panel elosztja az áramot a terhelések között
Minden rekesz fizikailag el van választva, jelentősen csökkentve a hiba kockázatát terjedését és az üzembiztonság javítását.
3. Főbb komponensek és felépítés
Az európai típusú alállomás szabványos rekesz-elrendezést követ. Az alábbiakban egy egyszerűsített belső szerkezetének áttekintése:
| Rekesz | Fő felszerelés | Funkció |
|---|---|---|
| Nagyfeszültségű rekesz | Ring fő egység (RMU) | Kapcsolás, védelem és leválasztás |
| Transzformátor rekesz | Olaj vagy száraz típusú transzformátor | Feszültségcsökkentés |
| Alacsony feszültségű rekesz | LV kapcsolóberendezés | Áramelosztás és szabályozás |
Ez a moduláris felépítés egyszerű testreszabást tesz lehetővé, és biztosítja a nemzetközi előírásoknak való megfelelést biztonsági és teljesítmény szabványok.
4. Az európai típusú alállomás főbb jellemzői
- Teljesen zárt és rekeszes szerkezet
- Magas szintű üzembiztonság
- Kompakt alapterület a helytakarékos telepítésekhez
- Erős ellenállás a környezeti feltételekkel szemben
- Megfelelés az IEC és az európai szabványoknak
Ezek a tulajdonságok az európai típusú alállomást megbízható választássá teszik a hosszú távú áramellátáshoz terjesztési projektek.
5. Előnyök a hagyományos alállomásokhoz képest
A hagyományos nyitott vagy félig nyitott alállomásokhoz képest egy európai típusú alállomás kínál lehetőséget jelentős előnyök:
- Fokozott személyi biztonság a zárt kialakításnak köszönhetően
- Csökkentett szerelési idő és építőipari munka
- Alacsonyabb karbantartási igény
- Továbbfejlesztett vizuális megjelenés városi területeken
Ezek az előnyök alacsonyabb életciklus-költségeket és nagyobb működési megbízhatóságot jelentenek.
6. Gyakori alkalmazások és használati esetek
Az európai típusú alállomásokat széles körben használják a különböző ágazatokban:
- Városi áramelosztó hálózatok
- Ipari üzemek és gyárak
- Megújuló energia projektek, például szél- és napenergia-farmok
- Kereskedelmi komplexumok és adatközpontok
- Infrastrukturális projektek, beleértve a vasutakat és a repülőtereket
Részletesebb termékspecifikációkért tekintse meg a European Type Substation byLugao.
7. Európai típus vs. amerikai típusú alállomás
| Vonatkozás | Európai típusú alállomás | Amerikai típusú alállomás |
|---|---|---|
| Szerkezet | Rekeszbe osztott | Integrált tartály típus |
| Biztonsági szint | Nagyon magas | Mérsékelt |
| Karbantartás | Könnyű és rugalmas | Bonyolultabb |
| Alkalmazás | Városi és ipari | Vidéki és közműközpontú |
8. Hogyan válasszuk ki a megfelelő európai típusú alállomást
Európai típusú alállomás kiválasztásakor vegye figyelembe a következő tényezőket:
- Névleges feszültség és kapacitás követelmények
- Telepítési környezet és helyszűke
- A hűtési mód és a transzformátor típusa
- A helyi szabványoknak való megfelelés
- Szállítói tapasztalat és műszaki támogatás
Az olyan tapasztalt gyártókkal való együttműködés, mint a Lugao, személyre szabott megoldásokat és megbízható vevőszolgálat.
9. Telepítési és karbantartási szempontok
Az európai típusú alállomásokat könnyű telepítésre és alacsony karbantartásra tervezték. A legtöbb egység gyárilag tesztelték és helyszíni csatlakoztatásra készen szállítják, jelentősen csökkentve üzembe helyezési idő.
A rendszeres karbantartás általában szemrevételezést, tisztítást és időszakos elektromos ellenőrzést foglal magában tesztelés a hosszú távú megbízhatóság biztosítása érdekében.
10. Jövőbeli trendek és intelligens hálózati integráció
Az intelligens hálózatok gyors fejlődésével az európai típusú alállomások egyre nagyobb számban jelennek meg intelligens felügyeleti és automatizálási rendszerekkel felszerelt. Ezek a technológiák lehetővé teszik valós idejű adatgyűjtés, távvezérlés és prediktív karbantartás.
Ahogy az energiarendszerek fejlődnek, az európai típusú alállomás továbbra is kulcsszerepet fog játszani az energiaellátásban rugalmas és hatékony villamosenergia-hálózatok kiépítése.
Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Az európai típusú alállomás alkalmas kültéri telepítésre?
Igen, beltéri és kültéri használatra is tervezték, robusztus burkolattal védelmet nyújt a zord környezeti feltételekkel szemben.
2. kérdés: Milyen szabványokat követ az európai típusú alállomás?
Jellemzően megfelel az IEC szabványoknak és a vonatkozó európai előírásoknak.
3. kérdés: Testreszabható az európai típusú alállomás?
Teljesen. Az olyan gyártók, mint a Lugao, rugalmas konfigurációkat kínálnak a projekt alapján követelményeknek.
Következtetés
Az elkészítéshez elengedhetetlen annak megértése, hogy mi az európai típusú alállomás és hogyan működik megalapozott döntések a modern áramelosztási projektekben. Kompakt kialakítása, nagy biztonsága szintje és alkalmazkodóképessége ideális megoldást jelent a mai igényes energiakörnyezet számára.
Ha áramelosztási projektet tervez, vagy megbízható európai típust keres Az alállomás beszállítója, a Lugao készen áll arra, hogy professzionális megoldásokkal támogassa Önt. Nyugodtanlépjen kapcsolatba velünkmég ma, hogy megvitassa a projekt követelményeit, és szakértőt fogadjon az Ön igényeire szabott útmutatást.
