Mi az a gyűrűs főegység, és hogyan működik a modern áramelosztásban

A Ring fő egység (RMU)kritikus szerepet játszik a modern középfeszültségű áramelosztó rendszerekben, különösen a városi hálózatokban, ipari létesítményekben és a megújuló energia infrastruktúrájában. Ez a részletes útmutató elmagyarázza, mi az a Ring Main Unit, hogyan működik, belső összetevői, főbb típusai, alkalmazásai, előnyei, és hogyan válasszuk ki a megfelelő RMU-t a projekthez.

Tartalomjegyzék

1. A Ring főegységeinek bemutatása
2. Hogyan működik a gyűrűs főegység?
3. A gyűrűs főegység kulcsfontosságú elemei
4. A gyűrűs főegységek típusai
5. A gyűrű főegységének műszaki adatai
6. A gyűrűs főegységek alkalmazásai
7. A gyűrűs főegység használatának előnyei
8. Hogyan válasszuk ki a megfelelő gyűrűs főegységet
9. Ring főegység vs hagyományos kapcsolóberendezés
10. Karbantartási és biztonsági szempontok
11. Gyakran Ismételt Kérdések

1. A Ring fő egységeinek bemutatása

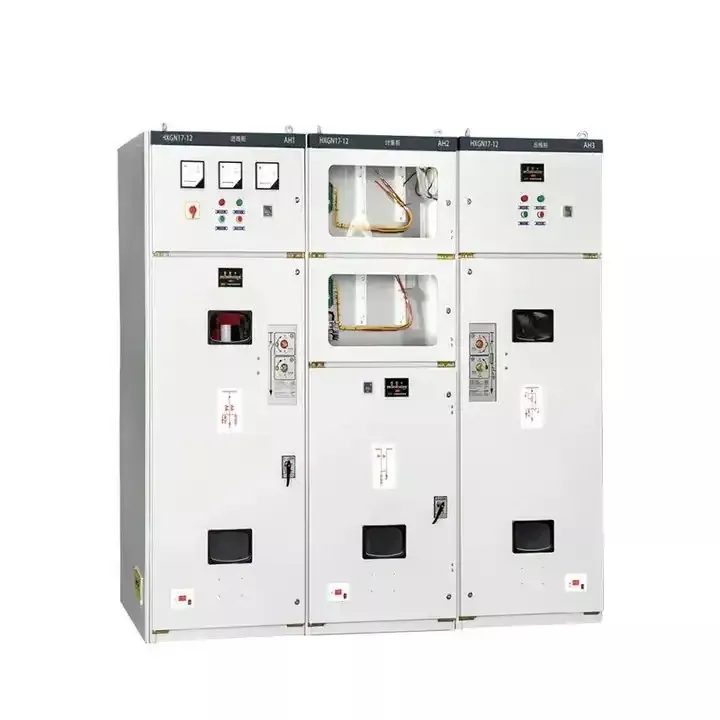

A Ring Main Unit egy kompakt, fémburkolatú kapcsolóberendezés, amelyet közepes feszültségű áramelosztásra terveztek, jellemzően 6 kV és 40,5 kV között. A Ring Main Unit elsődleges feladata a megbízható és folyamatos áramellátás biztosítása zárt hurkú (gyűrűs) elosztóhálózat kialakításával.

A radiális rendszerekkel ellentétben a gyűrűs főegység két irányból teszi lehetővé az áramellátást. Ha egy szakasz meghibásodik, az áramellátás azonnal átirányítható, így az RMU-k nélkülözhetetlenek olyan kritikus infrastruktúrákban, mint a kórházak, adatközpontok, kereskedelmi komplexumok és intelligens városok.

2. Hogyan működik a gyűrűs főegység?

A gyűrűs főegység több elosztó adagoló csatlakoztatásával működik egy gyűrűs topológiában. Mindegyik RMU általában a következőkből áll:

• Két bejövő adagoló kapcsoló
• Egy kimenő transzformátor védőegység

Normál működés mellett az elektromosság zökkenőmentesen áramlik át a gyűrűn. Ha az egyik adagolón hiba lép fel, a hibás szakasz leválasztható, miközben a tápellátást az alternatív útvonalon keresztül fenntartjuk. Ez az öngyógyító képesség a fő oka annak, hogy a gyűrűs főegységeket széles körben alkalmazzák a modern rácsokban.

3. A gyűrűs főegység kulcsfontosságú elemei

A szabványos gyűrűs főegység több komponenst integrál egyetlen kompakt házba:

• Terhelési szünet kapcsoló (LBS):Vezérli és leválasztja az áramköröket terhelési körülmények között.
• Áramköri megszakító:Rövidzárlat és túlterhelés elleni védelmet biztosít.
• Gyűjtősín rendszer:Belsőleg osztja el az áramot a rekeszek között.
• Védelmi relék:Hibák észlelése és kioldás leválasztása.
• Földelő kapcsoló:Biztosítja a biztonságot a karbantartás során.

A gyártók kedvelikLugaofejlett szigetelési és tömítési technológiák integrálása a működési megbízhatóság és az élettartam növelése érdekében.

4. A gyűrűs főegységek típusai

A gyűrűs főegységek a szigetelési közeg és a funkcionális kialakítás alapján osztályozhatók:

4.1 Gázszigetelt gyűrűs főegység (GIS RMU)

SF6 gázt használ a szigeteléshez, kompakt méretet, nagy dielektromos szilárdságot és kiváló környezetvédelmet kínál.

4.2 Légszigetelt gyűrűs főegység (AIS RMU)

Szigetelésként a levegőre támaszkodik, alkalmas beltéri telepítésekhez, ahol kevésbé szűk a hely.

4.3 Szilárd szigetelt gyűrűs főegység

Epoxigyantát vagy szilárd dielektromos anyagokat használ, kiküszöböli az SF6 gázt és támogatja a környezetbarát energiarendszereket.

5. A gyűrű főegységének műszaki adatai

6. A gyűrűs főegységek alkalmazásai

A Ring fő egységeit különféle szektorokban telepítik:

• Városi és vidéki áramelosztó hálózatok
• Ipari üzemek és gyártó létesítmények
• Kereskedelmi épületek és lakóépületek
• Megújuló energia alállomások
• Vasúti és metrórendszerek

Moduláris felépítésüknek köszönhetően az RMU-k ideálisak a skálázható és jövőképes energiarendszerekhez.

7. A gyűrűs főegység használatának előnyei

• Magas ellátási megbízhatóság a kettős betáplálású kialakításnak köszönhetően
• Kis helyigényű és helytakarékos telepítés
• Fokozott üzembiztonság
• Alacsony karbantartási igény
• Kompatibilitás az intelligens hálózati automatizálással

Ezek az előnyök a gyűrűs főegységeket preferált megoldássá teszik a modern középfeszültség-elosztásban.

8. Hogyan válasszuk ki a megfelelő gyűrűs főegységet

A Ring főegység kiválasztásakor vegye figyelembe a következő tényezőket:

1. Névleges feszültség- és áramszükséglet
2. Telepítési környezet (beltéri/kültéri)
3. Szigetelési technológia előnyben részesítése
4. Védelmi és automatizálási funkciók
5. Megfelelés az IEC szabványoknak

A tapasztalt gyártók, például a Lugao részletes termékdokumentációinak áttekintése jelentősen leegyszerűsítheti a döntéshozatali folyamatot.

9. Gyűrűs főegység a hagyományos kapcsolóberendezésekkel szemben

10. Karbantartási és biztonsági szempontok

Bár a Ring főegységeit minimális karbantartásra tervezték, az időszakos ellenőrzések elengedhetetlenek. A legfontosabb karbantartási gyakorlatok a következők:

• A burkolatok és tömítések szemrevételezése
• Kapcsolómechanizmusok funkcionális tesztelése
• A szigetelés teljesítményének ellenőrzése

A Lugao modern RMU-i élettartamra lezárt kialakítással rendelkeznek, csökkentve a helyszíni karbantartást és javítva a biztonságot.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen feszültségszintre használják a gyűrűs főegységet?

A gyűrűs főegységet általában 6 kV és 40,5 kV közötti középfeszültségű hálózatokban használják.

2. kérdés: A gyűrűs főegység alkalmas kültéri telepítésre?

Igen, sok Ring főegységet magas IP-besorolással terveztek kültéri és zord környezetre.

3. kérdés: Mennyi ideig működik a gyűrűs főegység?

Megfelelő tervezéssel és minimális karbantartással a gyűrűs főegység 25-30 évig megbízhatóan működik.

4. kérdés: A Ring főegységei környezetbarátak?

A szilárd szigetelésű és SF6-mentes gyűrűs főegységeket egyre inkább alkalmazzák a környezetvédelmi előírásoknak való megfelelés érdekében.

Összefoglalva, a Ring Main Unit a modern áramelosztás sarokköve, amely megbízhatóságot, biztonságot és méretezhetőséget kínál. Akár meglévő hálózatot korszerűsít, akár új középfeszültségű rendszert tervez, a megfelelő RMU kiválasztása kulcsfontosságú. Ha bevált Ring Main Unit megoldásokat keres, amelyeket mérnöki szakértelem támogat, a Lugao átfogó, a globális szabványokhoz szabott portfóliót kínál. Műszaki tanácsadásért, személyre szabott megoldásokért vagy árazási részletekért keressen bizalommallépjen kapcsolatba velünkmég ma, és tegye meg a következő lépést egy intelligensebb és megbízhatóbb elektromos hálózat felé.
