Az áramelosztó hálózatok egyre összetettebbé válásával a közművek és az ipari létesítmények olyan berendezéseket igényelnek, amelyek kivételes megbízhatóságot, biztonságot, kompaktságot és karbantartásmentes működést biztosítanak. AKözépfeszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezésKiváló szigetelési teljesítményének, környezetvédelemnek, üzembiztonságának és hosszú élettartamának köszönhetően a modern középfeszültségű elosztórendszerek vezető megoldásává vált.
Lugao Powerhaladót biztosítKözépfeszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezésvárosi alállomásokhoz, ipari üzemekhez, megújuló energia projektekhez, kereskedelmi komplexumokhoz és közműelosztó hálózatokhoz tervezett megoldások. Ezek a kompakt kapcsolóberendezések javítják az áramellátás megbízhatóságát, miközben csökkentik a telepítési helyet és a karbantartási költségeket.
Ebben a cikkben megvizsgáljuk az SF6 szigetelt gyűrűs főegységek működését, előnyeit, műszaki jellemzőit, alkalmazási lehetőségeit, kiválasztási kritériumait, és azt, hogy miért váltak a modern elektromos infrastruktúra elengedhetetlen elemévé.

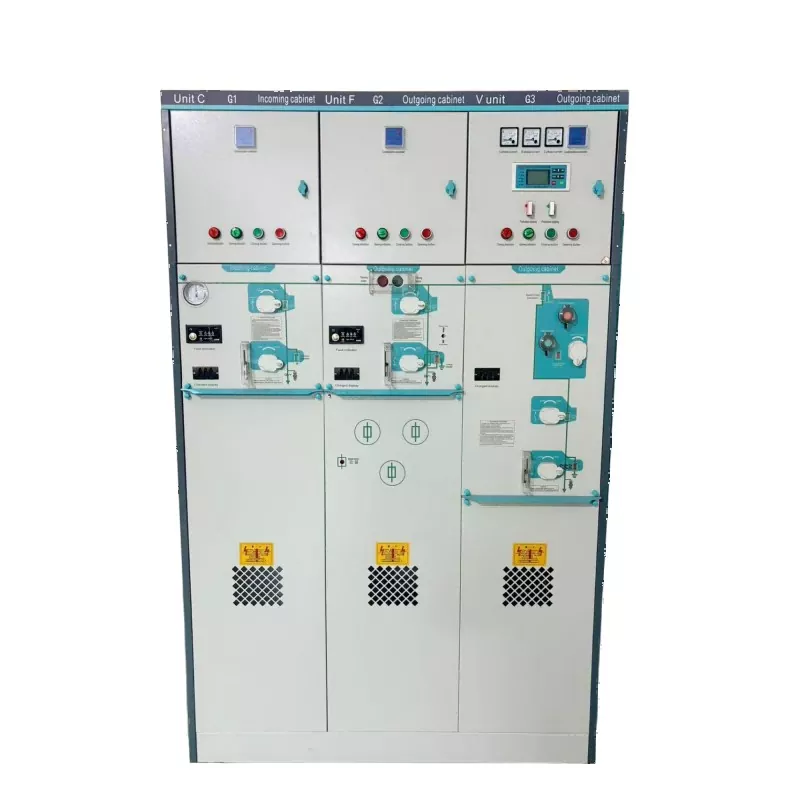

A közepes feszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezése egy gyárilag összeszerelt középfeszültségű elosztó berendezés, amelyet az áramelosztó hálózatokon belüli elektromos áramkörök biztonságos vezérlésére, védelmére és leválasztására terveztek.
A rendszer kén-hexafluorid (SF6) gázt használ szigetelő közegként és ívoltó közegként. Minden feszültség alatt álló alkatrész zárt rozsdamentes acél tartályba van zárva, amely megvédi a belső berendezéseket a nedvességtől, portól, szennyeződéstől, sópermettől és egyéb környezeti szennyeződésektől.
A gyűrűs főegységeket (RMU) széles körben alkalmazzák:
Középfeszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezésrendszerek rendkívül megbízható energiaelosztást biztosítanak, miközben jelentősen csökkentik a telepítési helyigényt.
Az SF6 szigetelésű RMU működési elve a megszakítás nélküli áramelosztás fenntartása körül forog, miközben lehetővé teszi a hibaleválasztást és az áramkör védelmét.
Normál üzemi körülmények között a villamos energia a gyűrűs konfigurációban elhelyezett, összekapcsolt betáplálókon keresztül áramlik. Ha az egyik szakaszban hiba lép fel, a kapcsolóberendezés gyorsan le tudja választani a hibás szegmenst, miközben fenntartja a nem érintett szakaszok áramellátását.
A lezárt SF6 gázkamra két kritikus funkciót lát el:
Ez a kialakítás drámaian növeli a működési megbízhatóságot és a személyzet biztonságát.
A modern, teljesen szigetelt RMU általában több integrált komponensből áll:
| Összetevő | Funkció |
|---|---|
| Terhelési szünet kapcsoló | Terhelési körülmények között kapcsolási műveleteket hajt végre |
| Áramköri megszakító | Hibamegszakítást és védelmet biztosít |
| SF6 gáztartály | Szigetelést és ívoltást biztosít |
| Gyűjtősín rendszer | Átviszi az energiát a rekeszek között |
| Kábelrekeszek | Csatlakoztassa a bejövő és kimenő adagolókat |
| Védelmi relék | Rendellenes működési körülmények észlelése |
| Földelő kapcsoló | Biztosítja a biztonságos karbantartási műveleteket |
| Vezérlőegység | Helyi és távoli működést tesz lehetővé |
Ezek az alkatrészek együttesen kompakt, de rendkívül hatékony középfeszültség-elosztó megoldást alkotnak.
A zárt kialakítás megakadályozza, hogy a környezetszennyezés befolyásolja a kritikus elektromos alkatrészeket. Ennek eredményeként a berendezés teljesítménye még zord üzemi körülmények között is stabil marad.
A hagyományos kapcsolóberendezés-rendszerekhez képest az SF6 RMU-k lényegesen kevesebb beépítési helyet igényelnek, így ideálisak sűrűn lakott városi területeken.
A teljesen zárt feszültség alatt álló részek kiküszöbölik a véletlen érintkezési kockázatokat és javítják a kezelő biztonságát.
Mivel az összes elsődleges alkatrész tömített a gázszigetelt házon belül, a karbantartási időközök jelentősen csökkennek.
Az SF6 gáz kiváló szigetelési tulajdonságokkal rendelkezik, amelyek lehetővé teszik a kompakt berendezés kialakítását az elektromos teljesítmény feláldozása nélkül.
A minőségi RMU-k megfelelő körülmények között több mint 30 évig megbízhatóan működhetnek.
A zárt tartály kialakítása hatékonyan védi a berendezést a következőktől:
Bár a specifikációk a projekt követelményeitől függően változnak, a következő táblázat a modern SF6 Ring főegységekben található általános paramétereket mutatja be.
| Paraméter | Tipikus érték |
|---|---|
| Névleges feszültség | 12kV / 24kV / 36kV |
| Névleges frekvencia | 50Hz / 60Hz |
| Névleges áram | 630A - 1250A |
| Rövidzárlati megszakító áram | 20kA - 31,5kA |
| Szigetelő közeg | SF6 gáz |
| Védelmi szint | IP67 vagy magasabb |
| Mechanikai élettartam | 5 000 - 10 000 művelet |
| Üzemi hőmérséklet | -40°C és +55°C között |
A közepes feszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezésének sokoldalúsága számos iparág számára alkalmassá teszi.
Az önkormányzati közművek az RMU-kra támaszkodnak, hogy javítsák a hálózat megbízhatóságát, miközben minimalizálják a földhasználatot.
A gyártóüzemeknek stabil áramelosztásra van szükségük a termelési megszakítások elkerülése érdekében.
A napelemfarmok és szélerőművek RMU-kat használnak a termelőeszközök középfeszültségű hálózatokhoz való csatlakoztatására.
Bevásárlóközpontok, irodatornyok és vegyes felhasználású fejlesztések profitálnak a kompakt kapcsolóberendezésekből.
A vasutak, repülőterek, kikötők és metrórendszerek rendkívül megbízható középfeszültségű áramelosztást igényelnek.
A kritikus fontosságú létesítmények a megszakítás nélküli áramellátástól függenek, így az RMU-k ideális választás.
| Funkció | SF6 RMU | Légszigetelt kapcsolóberendezés |
|---|---|---|
| Telepítési hely | Nagyon kompakt | Nagy lábnyom |
| Környezeti ellenállás | Kiváló | Mérsékelt |
| Karbantartási gyakoriság | Alacsony | Magasabb |
| Üzembiztonság | Magas | Mérsékelt |
| Megbízhatóság | Kiváló | Jó |
| Várható élettartam | 30+ év | 20-25 év |
| Alkalmasság zord környezetre | Kiemelkedő | Korlátozott |
Azoknál a projekteknél, ahol a megbízhatóság, a biztonság és a helyoptimalizálás a prioritás, az SF6-szigetelt RMU-k gyakran kiváló hosszú távú értéket biztosítanak.
A megfelelő kapcsolóberendezés-konfiguráció kiválasztásához számos fontos tényező értékelése szükséges.
Válasszon egy olyan rendszert, amely megfelel az elosztóhálózat üzemi feszültségének.
Győződjön meg arról, hogy az RMU képes kezelni a jelenlegi keresletet és a jövőbeni terhelésnövekedést.
Ellenőrizze, hogy a rövidzárlati értékek megfelelnek-e a helyi közműkövetelményeknek.
Mérje fel a páratartalmat, a hőmérsékletet, a tengerszint feletti magasságot és a szennyezési szintet.
Fontolja meg a távfelügyeleti és az intelligens hálózati integrációs követelményeket.
Lehetőség szerint a moduláris konfigurációk kiválasztásával biztosítsa a telepítést a jövőben.
A globális elektromos infrastruktúra szektor gyorsan fejlődik az intelligensebb, rugalmasabb elosztóhálózatok felé.
A feltörekvő trendek a következők:
Az olyan gyártók, mint a Lugao Power, továbbra is innovatív kapcsolóberendezés-technológiákba fektetnek be, hogy világszerte támogassák a következő generációs energiarendszereket.
Az SF6 gyűrűs főegységet a középfeszültségű elektromos hálózatok biztonságos elosztására, vezérlésére és védelmére tervezték, miközben megbízható áramellátást biztosítanak.
Az SF6 gáz kiváló szigetelési szilárdságot és ívoltó képességet kínál, lehetővé téve a kompakt és rendkívül megbízható kapcsolóberendezések kialakítását.
A kiváló minőségű RMU-k gyakran 30 évet meghaladó élettartamot érnek el, ha megfelelően telepítik és működtetik.
Igen. Zárt szerkezetüknek köszönhetően rendkívül ellenállóak az időjárással, nedvességgel, porral és szennyezéssel szemben.
Teljesen. A modern RMU-k támogatják a távfelügyeletet, az automatizálást, a kommunikációs protokollokat és az intelligens hálózatkezelési funkciókat.
A közművek, az ipari létesítmények, a megújuló energia projektek, a közlekedési rendszerek, a kereskedelmi épületek és az adatközpontok széles körben alkalmazzák ezeket a kapcsolóberendezési megoldásokat.
A megbízható, kompakt és karbantartást igénylő elektromos infrastruktúra iránti növekvő kereslet továbbra is ösztönzi aKözépfeszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezés. Teljesen tömített kialakítása, kiemelkedő szigetelési teljesítménye, üzembiztonsága és a különféle alkalmazásokhoz való alkalmazkodóképessége a modern középfeszültségű áramelosztó hálózatok egyik leghatékonyabb megoldásává teszik.
Legyen szó közüzemi alállomásokról, ipari létesítményekről, megújuló energia projektekről, kereskedelmi fejlesztésekről vagy intelligens hálózati alkalmazásokról, ezek a fejlett RMU-k javítják a rendszer megbízhatóságát, miközben csökkentik az életciklus költségeit és a telepítési helyigényt.
Megbízható középfeszültségű SF6 teljesen szigetelt, zárt elektromos gyűrűs főegység kompakt kapcsolóberendezés megoldást keres következő projektjéhez?A mérnöki csapat aLugao Powerkészen áll arra, hogy segítsen kiválasztani az ideális konfigurációt az Ön feszültségszintje, hálózati követelményei, környezeti feltételei és jövőbeli bővítési tervei alapján.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa projektszükségleteit, szakértő műszaki útmutatást kapjon, és olyan testreszabott megoldást kapjon, amely hosszú távú teljesítményt, biztonságot és értéket biztosít.
