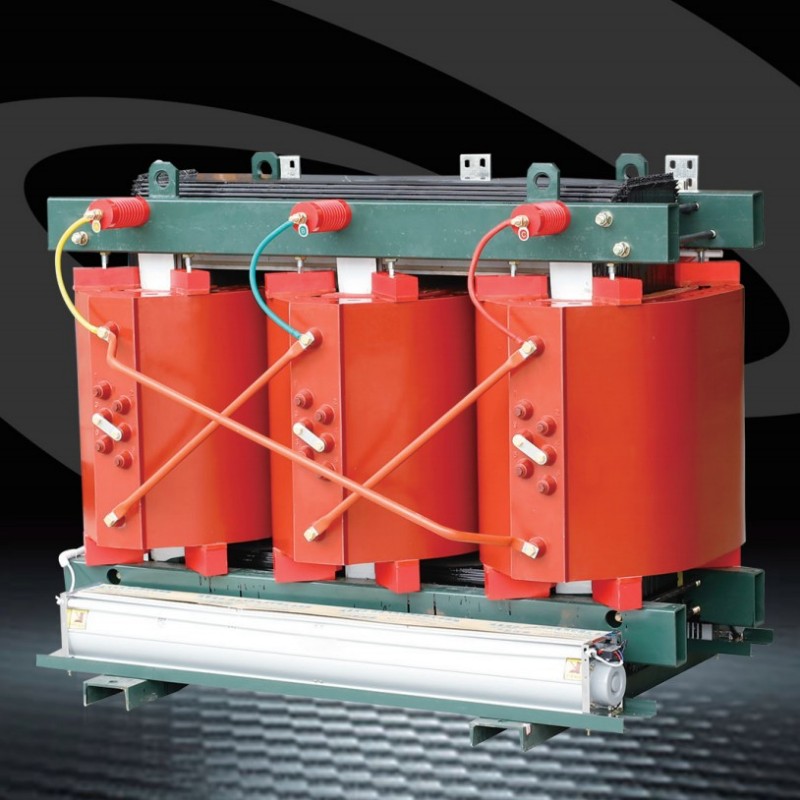

Átfogó útmutató az SC (B) 13-20-10KV öntött gyanta száraz típusú transzformátorokhoz

Ellentétben a hagyományosolajjal megkötött transzformátorok, Az SC (B) 13-20-10KV öntött gyanta száraz típusú transzformátor kihasználja az epoxi gyanta-öntési technológiát a teljesítményszabványok újradefiniálására, ezáltal nélkülözhetetlen választást jelent a kritikus infrastruktúra és a városi környezetek számára.

A modell közelebbi áttekintése: SC (B) 13-20-10KV

Mielőtt feltárnánk annak tulajdonságait, dekódoljuk a modell nevét:

S: Egy háromfázisú transzformátort képvisel (az "S" a kínai "háromfázisú").

C: Az öntött gyanta szigetelést, a tűzbiztonságot és a tartósságot biztosító kulcsfontosságú technológiát jelzi.

(B): Az alacsony feszültségű fóliatereszt tekercset jelöli, egy olyan tervezési választást, amely megoldja a hagyományos huzaltű tekercsek általános problémáit.

13: A tervezési sorozatszám, amely tükrözi a fejlett mérnöki iterációkat a jobb hatékonyság érdekében.

: A névleges kapacitás 50 kVa és 3150 kVa között van.

20-10KV: A nagyfeszültségű oldalsó feszültségszint.

Melyek az SC (B) 13-20-10KV öntött gyanta száraz típusú transzformátorok működési feltételei?

● Telepítési magasság: nem haladja meg a tengerszint feletti 1000 m -t;

● tápegység feszültségének hullámformája: hasonló a szinuszhullámhoz;

● A többfázisú tápegység feszültségének szimmetriája: A többfázisú transzformátorhoz csatlakoztatott tápegység feszültségének megközelítőleg szimmetrikusnak kell lennie;

● Környezeti hőmérséklet: maximális levegő hőmérséklete +40 ° C; A maximális napi átlaghőmérséklet +30 ° C; Maximális éves átlaghőmérséklet +20 ° C; Minimális levegő hőmérséklete -25 ° C (alkalmazható a beltéri transzformátorokra).

Mi teszi az öntött gyanta száraz típusú transzformátorokat?

● mag

1.A mag hidegen hengerelt szilikon acéllemezekből készül, nagy mágneses permeabilitással, kiváló gabonaorientációval és 45 ° -kal, teljesen ferde lépcsős ízületekkel. A mag egy speciális négyzet alakú csőhúzó lemez szerkezetét használja, a mag lábakkal kötött szalaggal. A magfelületet egy speciális gyantával borítják be, hogy megakadályozzák a nedvességet és a rozsdát, hatékonyan csökkentve a terhelés nélküli veszteségeket, a terhelési áramot és a magzajt.

2. Biztonságos, lángverseny és szennyezésmentes, közvetlenül a rakodási központba telepíthető.

3. Karbantartásmentes, könnyen telepíthető és alacsony általános működési költségek.

4. A magas nedvességállóság lehetővé teszi a normál működést 100% -os páratartalom mellett, és kiesés utáni szárítás után visszatérhet.

5. A veszteségek, az alacsony részleges kisülés, az alacsony zaj és az erős hőeloszlás garantált. Átfogó hőmérséklet -védelmi szabályozó rendszerrel felszerelve megbízható biztosítékot nyújt a biztonságos transzformátor működéséhez. Nagy megbízhatóság. A már működő termékek operatív tanulmányai alapján a termék megbízhatósági mutatói elérték a nemzetközi szakmai szabványokat.

● fólia tekercs

Az alacsony feszültségű tekercsek egyetlen darab rézfóliát használnak, valamint az F osztályú fordulatszigeteléssel, egy dedikált, alacsony feszültségű fólia-tekercselő gépen. A fólia-tekercsek hatékonyan foglalkoznak a magas rövidzárlati stressz, az amper-fordulás egyensúlyhiányának, a gyenge hőeloszlás, a tekercselő spirál szög hibák és az instabil kézi hegesztési minőség kiemelkedő kérdéseivel, amelyek az alacsony feszültségű, nagy áramú huzal-seprű termékekhez kapcsolódnak. Cégünk a gyanta cserepes és kikeményedést is használja a nedvesség- és foltos ellenálló kivitel létrehozásához.

● Hőmérséklet -szabályozó eszköz

A transzformátor egy BWDK sorozatú jelmérőt használ. A hőmérséklet-érzékelő beágyazódik az alacsony feszültségű tekercs felső felébe, automatikusan kimutatva és megjelenítve a három fázis működési páratartalmát. Ezenkívül túlmutató riasztási és kioldó funkciókat is tartalmaz.

● Feszültségkonverzió

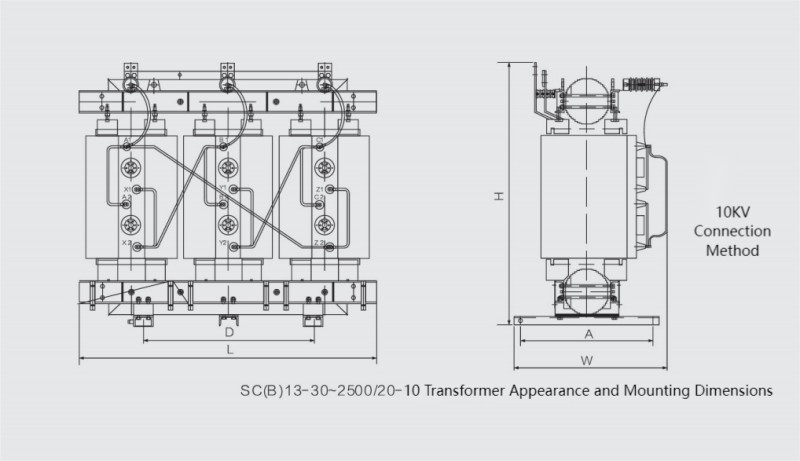

A csatlakozó lehetővé teszi a feszültségkonverzációt 10kV és 20kV között különböző pozíciókban, megfelelve a 10kV és a 20kV rendszer követelményeinek.

Kinek van szüksége erre a transzformátorra?

A biztonság nem tárgyalható az energiarendszerekben, különösen a magas kockázatú vagy lakott területeken. Az SC (B) 13-20-10KV-os transzformátort e tekintetben kiemelkedni kell, olyan funkciókkal, amelyek a tűzveszélyeket, a nedvességet és a működési stabilitást érintik. A tűzálló, szennyezésmentes művelet epoxi gyanta, a transzformátor szigetelőanyag, természetüknél fogva lángverseny. A magas hőmérsékletnek kitett, és a tűz elkapása nélkül nem enged ki mérgező gázokat, ha magas hőmérsékletnek van kitéve, és ellenáll a rövid távú túlmelegedésnek. Ez teszi a transzformátort ideálissá a tűzérzékeny helyekhez, például:

● Földalatti terek: metrók, bányák és alagutak.

● Középületek: iskolák, kórházak és kereskedelmi központok.

● Kritikus létesítmények: erőművek, olajmezők és sokemeletes épületek.

Ellentétbenolajjal megkötött transzformátorok, a szivárgásokból nem áll fenn a talaj vagy a vízszennyezés - a modern környezetvédelmi előírásokhoz való hozzáigazítás.

Műszaki előírások: A teljesítmény mögött álló számok

A transzformátor sokoldalúságának megértéséhez nézzük meg annak legfontosabb műszaki paramétereit:
