Cikk összefoglaló: Oil merülő transzformátorokNapjaink elektromos rendszereinek kritikus alkotóelemei – arra szolgálnak, hogy megbízhatóan továbbítsák az áramot hálózatokon, ipari létesítményeken és infrastrukturális projekteken keresztül. Ebben a mélyreható búvárkodásban feltárjuk a tervezést, a jellemzőket, a teljesítmény előnyeit, a gyakori alkalmazásokat, a technológiai összehasonlításokat, a telepítési szempontokat és a gyakorlati GYIK-et.
📌 Tartalomjegyzék
- Mi az az olajba merülő transzformátor?
- Hogyan működnek az olajba merülő transzformátorok
- Főbb előnyök és jellemzők
- Tipikus alkalmazások
- Olajba merülő és száraz típusú transzformátorok
- Tervezési és műszaki előírások
- Telepítési és karbantartási tippek
- GYIK

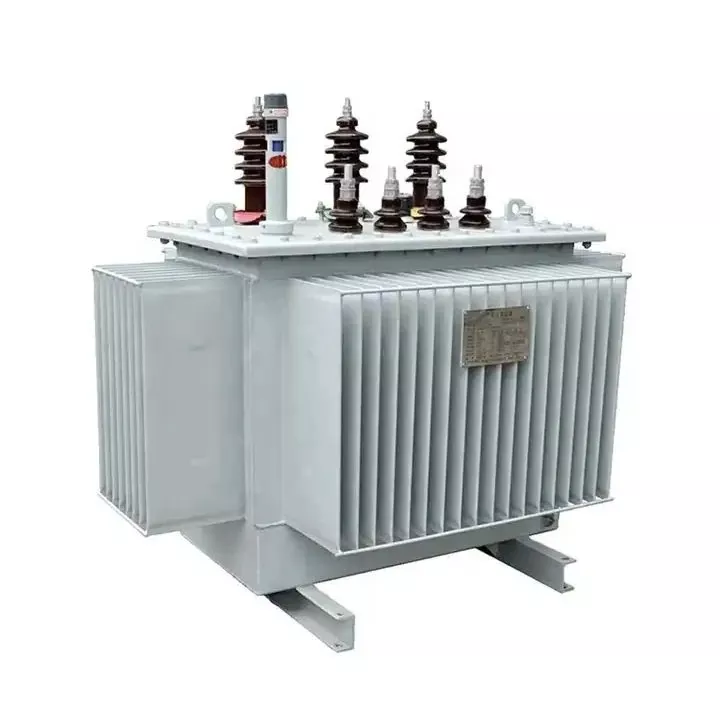

Mi az az olajba merülő transzformátor?
Anolajba merülő transzformátoregy elektromos transzformátor, amely kiváló minőségű szigetelőolajat használ a mag és a tekercsek hűtésére és szigetelésére. Ez a kialakítás lehetővé teszi, hogy hatékonyan növelje vagy csökkentse a feszültséget az erőátviteli és elosztó hálózatokban, miközben elvezeti a hőt és biztosítja az elektromos védelmet.
A vezető gyártók, mintLugaoezeknek a transzformátoroknak a tervezésére és gyártására specializálódott, hogy megfeleljenek a nemzetközi szabványoknak és a projektkövetelményeknek, biztosítva a folyamatos teljesítményt folyamatos terhelés mellett is.
Hogyan működnek az olajba merülő transzformátorok
A száraz típusú transzformátoroktól eltérően az olajba merülő transzformátorok szigetelőolajjal töltött, lezárt tartályt tartalmaznak, amely körülveszi a magot és a tekercsegységet. Az olaj két kulcsfontosságú szerepet tölt be:
- Hűtés:Hő elnyelése és elosztása természetes konvekción és külső radiátorokon keresztül.
- Szigetelés:Kiváló dielektromos szilárdságot biztosít az elektromos meghibásodások megelőzésére.
Amikor elektromos áram folyik át a transzformátor tekercsén, hő keletkezik. Az olaj elnyeli ezt a hőt, és konvekción keresztül a felszínre juttatja, ahol szétoszlik a környezetben. Ez a hatékony hűtés lehetővé teszi, hogy az olajba merülő transzformátorok nagy terhelés mellett is működjenek túlmelegedés nélkül.
Főbb előnyök és jellemzők
| Funkció | Leírás |
|---|---|
| Hatékony hűtés | Az olajos közeg elnyeli a hőt és elősegíti az állandó hőmérsékletszabályozást. |
| Fokozott szigetelés | Az olaj nagy dielektromos szilárdságot biztosít a belső ívképződés megakadályozása érdekében. |
| Hosszú élettartam | A robusztus kialakítás csökkenti a kopást és meghosszabbítja az élettartamot. |
| Megbízható terhelés alatt | Kezeli a rövid távú túlterheléseket minimális teljesítményveszteséggel. |
| Alkalmazható zord környezethez | Stabil működés magas hőmérsékletű, poros és párás területeken. |
Mivel az olaj hűtő- és szigetelőközegként is működik, ezek a transzformátorok kiváló hőkezelést biztosítanak, miközben évtizedeken keresztül megőrzik a működési integritást.
Tipikus alkalmazások
Az olajba merülő transzformátorokat számos ágazatban használják, többek között:
- Városi és vidéki villamosenergia-hálózat korszerűsítése
- Alállomások átviteli és elosztó hálózatokhoz
- Kohászati, bányászati és vegyipari üzemek
- Infrastruktúra és ipari parkok
- Kereskedelmi és lakossági áramellátó rendszerek
Például,Lugaoolajbemerített transzformátorokat sikeresen telepítettek alállomásokon és városi áramellátó hálózatokon szerte a világon.
Olajba merülő és száraz típusú transzformátorok
Fontos megérteni, hogy az olajba merülő transzformátorok hogyan viszonyulnak a léghűtéses alternatívákhoz:
| Vonatkozás | Olajba merítve | Száraz típus |
|---|---|---|
| Hűtési hatékonyság | Kiváló | Mérsékelt |
| Élettartam | 25-30+ év | 15-20 év |
| Túlterhelés kezelése | Magas | Korlátozott |
| Karbantartás | Rendszeres olajellenőrzést igényel | Kevesebb karbantartás |
| Biztonság | Tűzvédelmet igényel | Nem gyúlékony |
Az olajba merülő transzformátorok gyakran nagyobb teljesítményt és hosszabb élettartamot kínálnak, de olajközegük gondos kezelést és környezetvédelmi megfontolásokat igényel.
Tervezési és műszaki előírások
Íme néhány tipikus műszaki paraméter az olajba merülő transzformátorokhoz:
- Névleges teljesítmény: 50kVA-50.000kVA
- Névleges feszültség: 6kV / 10kV / 20kV / 35kV / 110kV
- Hűtés típusa: ONAN / ONAF
- Frekvencia: 50Hz / 60Hz
- Szabványok: IEC, GB, CE, CCC
Ezek a specifikációk tükrözik az iparág általános gyakorlatát, és kiemelik a piacon elérhető konfigurációk skáláját.
Telepítési és karbantartási tippek
- Biztosítani kell a megfelelő tűzbiztonsági infrastruktúrát, ahol olajba merülő transzformátorok vannak felszerelve, beleértve a védőgödröket és a tűzfalakat.
- Végezzen rendszeres olajminőség-ellenőrzést (pl. dielektromos szilárdság, nedvességtartalom).
- Végezzen megelőző karbantartást az olajlebomlás és a hőelvezetési teljesítmény figyelése érdekében.
- A telepítés során kövesse a nemzetközi szabványokat és a helyi szabályozási követelményeket.
A megfelelő telepítés és karbantartás elengedhetetlen az élettartam maximalizálásához és a biztonságos működés biztosításához.
Gyakran Ismételt Kérdések
Mi teszi hatékonyabbá az olajbemerített transzformátorokat?
A hűtőolaj segít csökkenteni a hőfeszültséget és a teljesítményveszteséget, lehetővé téve a transzformátorok hatékony működését nagyobb terhelés mellett.
Biztonságosak az olajba merített transzformátorok?
Igen – de az olajközeg gyúlékony, ezért a telepítésnek tűzbiztonsági intézkedéseket és megfelelő elszigetelési tervezést kell tartalmaznia.
Mennyi ideig bírják az olajba merülő transzformátorok?
Megfelelő karbantartás mellett ezek a transzformátorok a terheléstől és a környezeti feltételektől függően akár 25 évig vagy tovább is működhetnek.
Használhatók-e az olajba merülő transzformátorok kültéren?
Igen, gyakran kültéri alállomásokon telepítik őket, feltéve, hogy védőburkolatban vannak elhelyezve, és ellenőrizni kell az olaj állapotát.
Következtetés: Az olajbemerült transzformátorok a modern elektromos hálózatok nagy teljesítményű, hatékony és megbízható munkagépei. A hőkezeléstől a hosszú távú stabilitásig a kialakításuk lehetővé teszi az elektromos infrastruktúra széles skálájának támogatását világszerte.
Ha az energiainfrastruktúra frissítését vagy telepítését fontolgatja, és többet szeretne megtudni a Lugao-i robusztus transzformátormegoldásainkról,lépjen kapcsolatba velünkmég ma, hogy megvitassuk, termékeink hogyan teljesíthetik projekt céljait!
