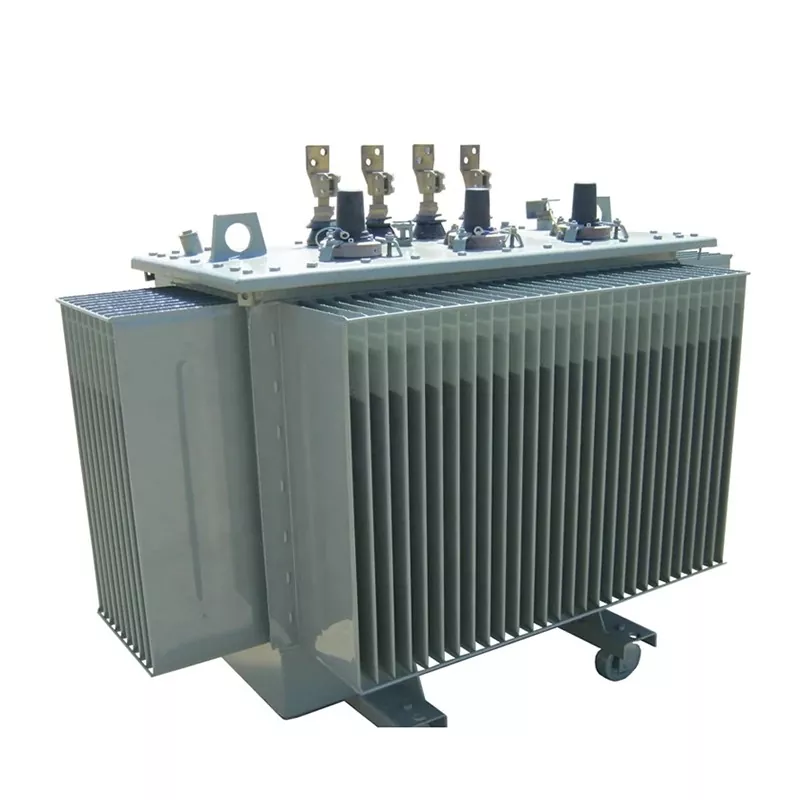

35kv-os kis veszteségű és terhelés alatti szabályozási transzformátor

A35 kV-os kis veszteségű és terhelés alatti szabályozási transzformátoregy középfeszültségű transzformátor, amelyet stabil feszültségszabályozásra terveztek elosztó és alállomási rendszerekben. Integrál egyterhelés alatti fokozatkapcsoló (OLTC)amely lehetővé teszi a feszültség beállítását a transzformátor működése közben, biztosítva a folyamatos áramellátást megszakítás nélkül. A Lugao Power Co., Ltd. kiváló minőségű termékeket gyárttranszformátorokprémium szilíciumacél magok, megbízható tekercselés és szigetelő transzformátorolaj felhasználásávalalacsony energiaveszteség, nagy hatékonyság és hosszú élettartam. Ezeket a transzformátorokat széles körben használják erőművekben, alállomásokban és ipari áramelosztó hálózatokban.

Paraméter

Kapacitás	GB/20052-2020			impedancia feszültség (%)	terhelés nélküli jelenlegi (%)	Vektor csoport	Hosszabbítsa meg d Conne ction
	(S13)
	terhelés nélküli veszteség	terhelési veszteség
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 VAGY Dyn11	±2*2. 5% VAGY±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Hogyan működik a 35 kV-os kis veszteségű és terhelés alatti szabályozási transzformátor?

A35 kV-os kis veszteségű és terhelés alatti szabályozási transzformátorelektromágneses indukción alapul, miközben integrálja az OLTC rendszert a feszültségszintek működés közbeni beállításához.

Működési elv

• Az elektromos energia átvitele a tekercsek között elektromágneses indukció útján történik.
• Az OLTC mechanizmus megváltoztatja a transzformátor leágazó helyzetét az áramellátás megszakítása nélkül.
• A transzformátorolaj kering a tartályban, hogy elvezesse a hőt és szigetelést biztosítson.
• A radiátor hőt bocsát ki a környező levegőbe a biztonságos működési hőmérséklet fenntartása érdekében.

Fő alkalmazási forgatókönyvek

A35 kV-os kis veszteségű és terhelés alatti szabályozási transzformátorszéles körben használják középfeszültségű energiaellátó rendszerekben, ahol a stabil feszültség és a megbízható tápellátás kritikus.

• Áramtermelő erőművek
• Villamos alállomások
• Ipari áramelosztó rendszerek
• Városi elektromos hálózatok
• Bányászat és nehézipar
• Megújuló energia hálózati csatlakozások

Az On Load Tap Changer Transformer előnyei

• Folyamatos feszültségszabályozásaz áramellátás megszakítása nélkül.
• Javított rácsstabilitásingadozó terhelési viszonyokhoz.
• Alacsonyabb energiaveszteségaz optimalizált transzformátor kialakításnak köszönhetően.
• Hosszabb élettartamkiváló minőségű szigeteléssel és olajhűtéssel.
• Megbízható teljesítménykomplex áramelosztó hálózatokban.

Különbség az OLTC és az Off Load Tap Changer között

Funkció	OLTC transzformátor	Off Load Tap Changer
Feszültség beállítás	Működés közben állítható	Leállítást igényel
Az áramellátás megszakadása	Nincs fennakadás	Az áramellátást le kell választani
Alkalmazás	Nagy hálózatok, alállomások	Kisméretű vagy stabil terhelési rendszerek
Működési rugalmasság	Magas	Korlátozott

Miért használjon 35 kV-os kis veszteségű és terhelés alatti szabályozó transzformátort?

• Karbantartanistabil feszültségkimenetingadozó terhelési környezetben.
• Csökkentseenergiaveszteségek és üzemeltetési költségek.
• Javítaniaz elektromos rendszer megbízhatósága és hatékonysága.
• Alkalmasmodern intelligens hálózat és ipari energiarendszerek.
• Biztosítsa a megszakítás nélküli áramellátást a feszültség beállítása közben.

Az OLTC teljesítménytranszformátor karbantartása

• Rendszeresen ellenőrizze a transzformátor olajszintjét és az olaj minőségét.
• Ellenőrizze, hogy az OLTC mechanizmus zökkenőmentesen működik-e.
• Figyelje az üzemi hőmérsékletet és a terhelési feltételeket.
• Győződjön meg arról, hogy a radiátor és a hűtőrendszer akadálymentes marad.
• Végezzen időszakos szigetelési és elektromos vizsgálatokat.

Miért válasszaLugao?

• Professzionális 35kv-os alacsony veszteségű és terhelés alatti szabályozó transzformátor gyártótöbb éves ipari tapasztalattal.
• Kiváló minőségű alapanyagokbeleértve a szilikon acéllemezeket és a prémium tekercselést.
• Alacsony veszteségû és energiatakarékos kialakítása működési költségek csökkentése érdekében.
• Szigorú nemzetközi tesztelési szabványokmegbízható teljesítmény biztosítása.
• Gyors szállításminimum egy egység rendeléssel.
• Professzionális műszaki támogatás és értékesítés utáni szolgáltatás.
• A következő helyre exportált termékekKözép-Ázsiában, Afrikában és más globális piacokon.

GYIK

Mi a 35 kV-os kis veszteségű és terhelés alatti szabályozási transzformátor jellemző élettartama?

Megfelelő karbantartás mellett a transzformátor több mint 25 évig megbízhatóan működik.

Milyen hűtési módot alkalmaznak?

Atranszformátorolajos hűtést használ.Transzformátor olajátadáshő a tekercsekből és a magból a radiátorba a hatékony hőelvezetés érdekében.

Működés közben állítható a feszültség?

Igen. Az OLTC rendszer lehetővé teszi a feszültség beállítását az áramellátás megszakítása nélkül.

Mely iparágak használják általában ezt a transzformátort?

Az áramszolgáltatók, az alállomások, a nehézipar, a bányászati ​​tevékenységek és a megújuló energia projektek általában használják a35 kV-os kis veszteségű és terhelés alatti szabályozási transzformátor.
