Karored Kivehető AC fém zárt kapcsolóberendezéskritikus szerepet játszik a középfeszültségű áramelosztó rendszerekben. A biztonságra, rugalmasságra és működési hatékonyságra tervezett fejlett kapcsolóberendezés-megoldás elkülönített rekeszekkel, kihúzható megszakítókkal és robusztus íválló védelemmel rendelkezik. Ebben az átfogó útmutatóban megvizsgáljuk felépítését, műszaki paramétereit, alkalmazási forgatókönyveit, előnyeit, telepítési követelményeit, karbantartási stratégiáit és kiválasztási irányelveit. Ez a cikk arra is rávilágít, hogyanLugao Powermegbízható, szabványoknak megfelelő kapcsolóberendezés-rendszereket szállít a globális ipari és közüzemi igényekhez.

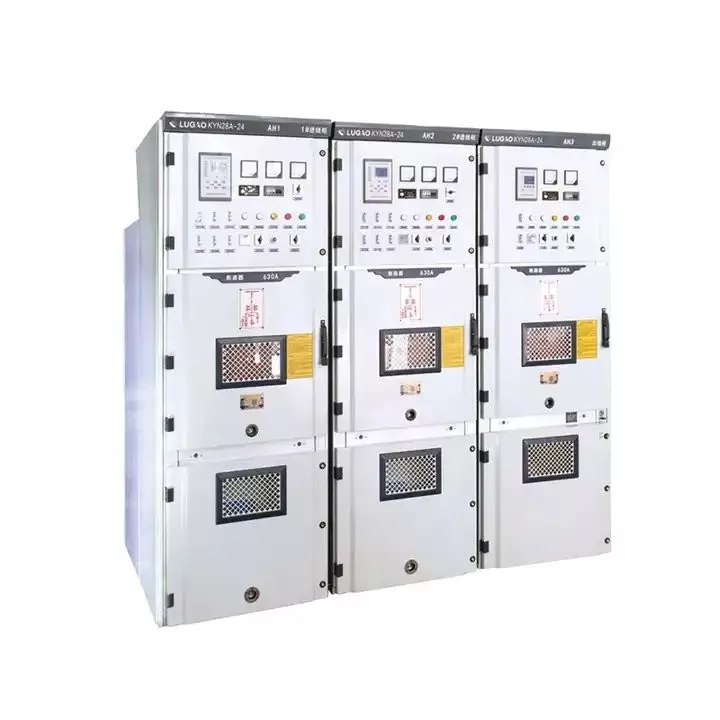

A páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés egyfajta középfeszültségű kapcsolóberendezés, amelyet teljesen fémburkolatú szerkezettel és kivehető (eltávolítható) funkcionális egységekkel terveztek. Általában 3,6 kV–40,5 kV váltóáramú áramellátó rendszerekben használják elektromos energia fogadására, elosztására, vezérlésére és védelmére.
A „páncélozott” szerkezet azt jelenti, hogy a belső rekeszeket földelt fém válaszfalak választják el egymástól, ami fokozott biztonságot és megakadályozza a hibák továbbterjedését. Az „eltávolítható” vagy „kihúzható” funkció a megszakító egységre vonatkozik, amely biztonságosan mozgatható a szerviz, a teszt és a leválasztott helyzetek között.
Az elektromos biztonság, a működés folytonossága és az intelligens hálózatkezelés iránti növekvő igények miatt a hagyományos nyitott típusú kapcsolóberendezések már nem elegendőek. A modern alállomások és ipari üzemek megkövetelik:
A páncélozott, eltávolítható fémmel zárt kapcsolóberendezések kielégítik ezeket a követelményeket a mechanikus reteszelő rendszerek, a fémburkolatú szigetelés és a kihúzható megszakítók integrálásával.
A szabványos páncélozott kapcsolóberendezés panel több elkülönített rekeszből áll:
| Rekesz | Funkció |
|---|---|
| Gyűjtősín-rekesz | Fő gyűjtősíneket és elágazó gyűjtősíneket tartalmaz |
| Megszakító rekesz | Kihúzható vákuum megszakítót tartalmaz |
| Kábelrekesz | Csatlakozás bejövő/kimenő kábelekhez |
| Vezérlő rekesz | Védelmi relék, mérők, vezérlőberendezések |
Ez a kialakítás biztonságos karbantartást tesz lehetővé a rendszer teljes leállítása nélkül.
A több reteszelő mechanizmus megakadályozza a nem biztonságos műveleteket, mint például:
Tipikus műszaki paraméterek:
| Paraméter | Tipikus érték |
|---|---|
| Névleges feszültség | 3,6 kV – 40,5 kV |
| Névleges áram | 630A – 3150A |
| Névleges rövidzárlati megszakító áram | 20kA – 40kA |
| Védelmi szint | IP4X (ház) |
| Szabványok | IEC 62271-200 / GB/T 3906 |
A nemzetközi szabványoknak való megfelelés biztosítja a biztonságot, a szigetelés koordinációját és az ívhiba korlátozását.
A vákuum-megszakító technológia a következőket kínálja:
A moduláris panel kialakítás lehetővé teszi a rendszer egyszerű bővítését a jövőbeni terhelés növekedése érdekében.
Nagy terhelésű és nagy hibaáramú környezetben a páncélozott, kivehető kapcsolóberendezések jelentősen javítják a rendszer stabilitását.
Megfelelő karbantartással normál üzemi körülmények között 20-30 évre is meghosszabbítható az élettartam.
A megfelelő páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés kiválasztásához a következőket kell értékelni:
Lugao Powertestreszabott mérnöki megoldásokat kínál a projekt specifikációi alapján, biztosítva az IEC szabványoknak és az ügyfélspecifikus követelményeknek való megfelelést.
A fémbevonatú kapcsolóberendezések teljesen földelt fém válaszfalakkal rendelkeznek az összes rekesz között, míg az általános fémburkolatú kapcsolóberendezések nem feltétlenül szigetelnek teljes mértékben.
A kihúzható típusok gyorsabb karbantartást tesznek lehetővé és csökkentik az állásidőt, javítva a működési hatékonyságot.
Kritikus infrastruktúrák és nagy rövidzárlatos környezetek esetén az íválló szerkezetek jelentősen növelik a személyzet biztonságát.
Megfelelő karbantartás mellett az élettartam általában meghaladja a 20 évet.
A páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezések a középfeszültségű elosztórendszerek fejlődését képviselik. Páncélozott felépítése, kihúzható megszakító kialakítása, fejlett reteszelő mechanizmusai és a nemzetközi szabványoknak való megfelelés megbízható és biztonságos választássá teszik a modern alállomások és ipari áramrendszerek számára.
Mivel a globális energiainfrastruktúra egyre összetettebbé válik, és a megbízhatósági követelmények folyamatosan emelkednek, elengedhetetlen egy megbízható gyártó kiválasztása.Lugao Powerelkötelezett amellett, hogy nagy teljesítményű, szabványoknak megfelelő kapcsolóberendezés-megoldásokat szállítson a különböző projektigényekre világszerte.
