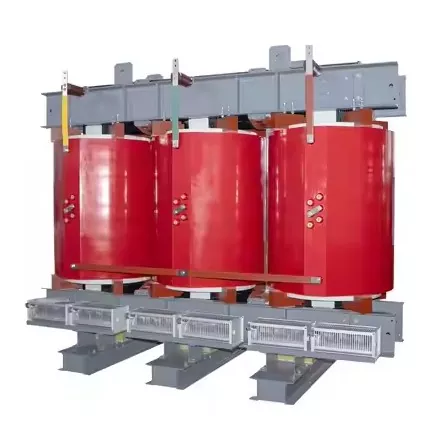

A hűtésük fő módjai néhány alapelvre vezethetők vissza. Először is létezik természetes léghűtés, ami AN-val vált természetes levegőhöz. Ez teljesen a természetes konvekción és a sugárzáson múlik, hogy távolítsa el a hőt.
Hő halmozódik fel a tekercsekben és a magban, felmelegíti a levegőt körülötte. Ez a melegebb levegő könnyebbé válik, és magától felemelkedik. Ezután alulról hidegebb levegő áramlik be, míg a meleg levegő a felül lévő szellőzőnyílásokon távozik. Ez állandóan állandó áramot tart fenn.
A tervezők szellőzőnyílásokat és légutakat helyeznek el az intelligens helyeken, hogy fokozzák az áramlást. Uszonyokkal vagy hullámos formákkal a külsejét is nagyobbá teszik, hogy jobban sugározzák a hőt. Ezt a módszert gyakran látni kisebb egységekben, mondjuk körülbelül 2000 kVA-ig. Alkalmas olyan helyekre, ahol állandó terhelés nem túl nehéz.
Ezután jön a kényszerített léghűtés, az AF néven a levegő kényszerített. Ez nagyobb energiaigények esetén jelentkezik, vagy amikor a dolgok kissé túlterhelődnek. Ventilátorokat használ, hogy erősebben és gyorsabban nyomja a levegőt.
A ventilátorok a tengely mentén ülnek, közvetlenül a magra és a tekercsekre irányítva. A tekercsekben lévő érzékelők figyelik a hőmérsékletet és szabályozzák azokat. Normál működés mellett, ha a hőmérséklet 110 C-fok alatt marad, a ventilátorok tétlenül ülnek.
Amikor a hőség emelkedik, a ventilátorok lépésenként indulnak el, egyszerre egy vagy több. Ez nagyon felpörgeti a hűtést. A transzformátor a névleges teljesítményének 125-150 százalékát teszi ki rövid ideig. Ezt anélkül teszi, hogy megsértené a belső szigetelést.
A természetes levegőhöz képest ez a kényszerített beállítás 30-50 százalékkal növeli a hőelvonást. Nagyon hasznos a keményebb munkákhoz.
A tervezők ma már a teljes hőkezelést is beépítik. Ez azt jelenti, hogy az érzékelők és a vezérlők össze vannak kötve. PT100 RTD-ket vagy hőelemeket használnak, amelyek közvetlenül a tekercsekben vannak rögzítve az élő hőmérséklet leolvasásához.
Az intelligens vezérlők mikroprocesszorokon futnak. Figyelemmel kísérik a hőt, és fokozatosan állítják be a hűtést. Riasztást kap, ha a hőmérséklet eléri a beállított értékeket. A ventilátorok szükség szerint be- és kikapcsolnak. Ha túl meleg lesz, kioldójeleket küldenek a védőfelszerelésnek.
Ezek Modbuson vagy Etherneten keresztül is csatlakoznak a távoli ellenőrzéshez. Mindez segít abban, hogy a dolgok gördülékenyen menjenek.
A transzformátorok a szigeteléshez beállított hőmérsékleti osztályokat követnek. A B osztály 130 C-on éri el a csúcsot, és 80 K-fokos emelkedés 40 C-os környezeti hőmérséklet felett. Az F osztály 155 C-ra megy, ami 100 K-fokos emelkedést tesz lehetővé ugyanazon környezeti hőmérsékleten.
A H osztály eléri a 180 °C-ot, és 125 °C-os K emelkedés 40 °C-os környezeti hőmérséklet fölé. Minden osztály korlátokat szab arra vonatkozóan, hogy mennyi hő halmozódik fel biztonságosan.
A tervezés a hő mozgásának különböző módjait fedi le. A vezetés a réztekercsektől a szigetelésen keresztül a külső házba viszi. A konvekció lehetővé teszi, hogy a mozgó levegő elvonja a hőt a szilárd részekről.
A sugárzás infravörös sugárzást küld a forró pontokról a környező hűvösebb területekre. Mindhárom együtt dolgozik a tervezésben.
Néhány tényező attól függ, hogy hová helyezi eltranszformátor. Nagy magasságban a vékonyabb levegő csökkenti a hűtési teljesítményt, így csökkenti vagy növeli a kapacitást. A forró környezet azt jelenti, hogy extra margókra vagy jobb beépített rendszerekre van szüksége.
A por vagy szennyezés miatt IP54-es vagy magasabb szintű szűrőkre vagy zárt tokokra van szükség. Ezek védenek, de egy érintéssel lelassíthatják a levegő áramlását.
Az üzembe helyezés nagyon sokat számít a hűtés hatékony megőrzése szempontjából. Meg kell hagynia a megfelelő távolságot a falaktól és a felszerelésektől, hogy a levegő szabadon mozoghasson. A helyiség kialakításához olyan szellőzőnyílásokra van szükség, amelyek jól elvezetik a hőt, különösen egynél több egység esetén.
A légutak és felületek időnkénti megtisztítása a teljesítményt az előírásoknak megfelelő szinten tartja. Hagyja ezt, és a dolgok idővel szenvednek.
